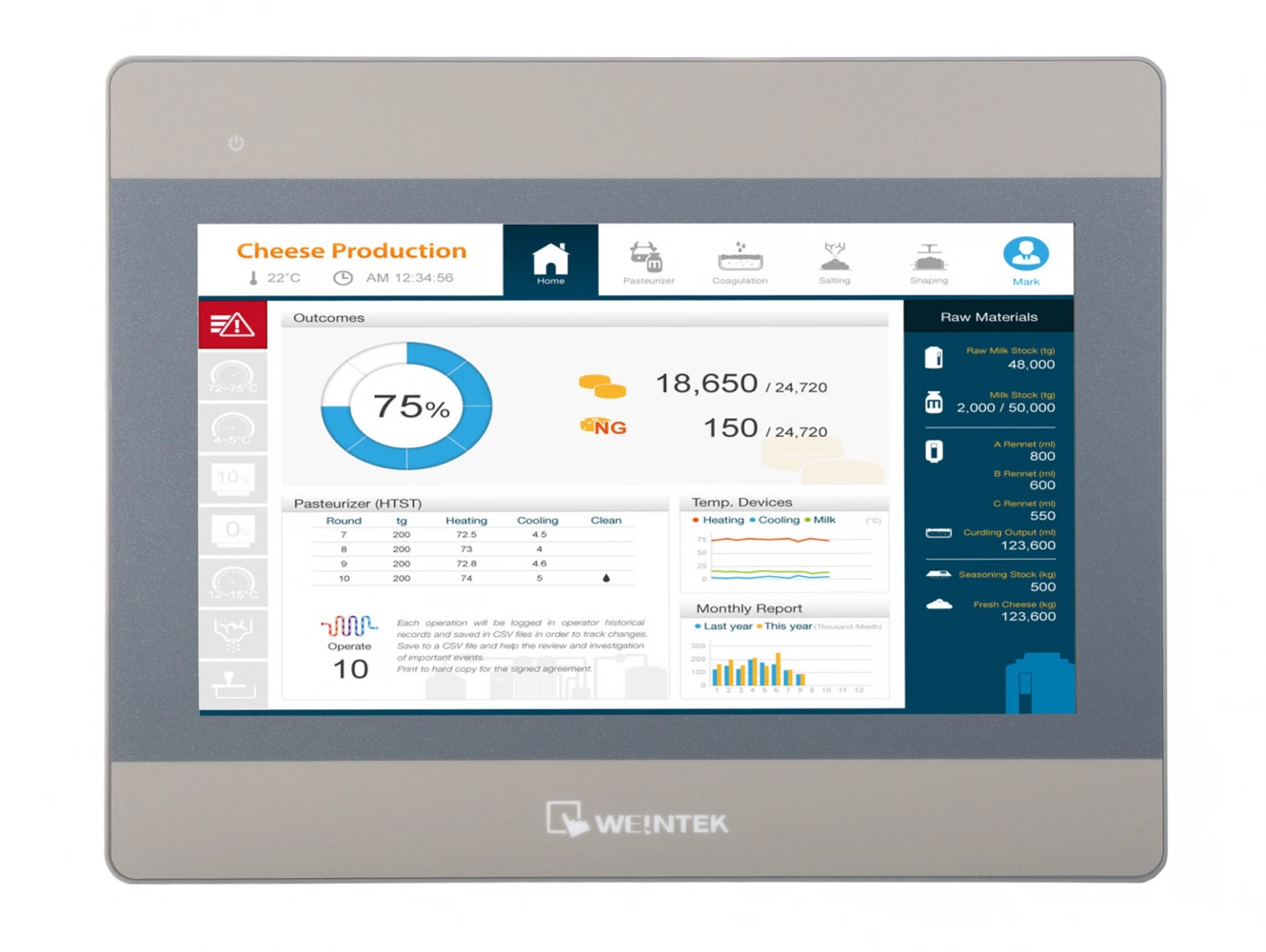

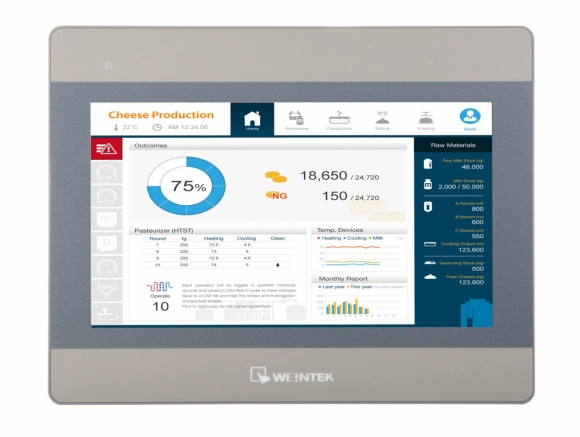

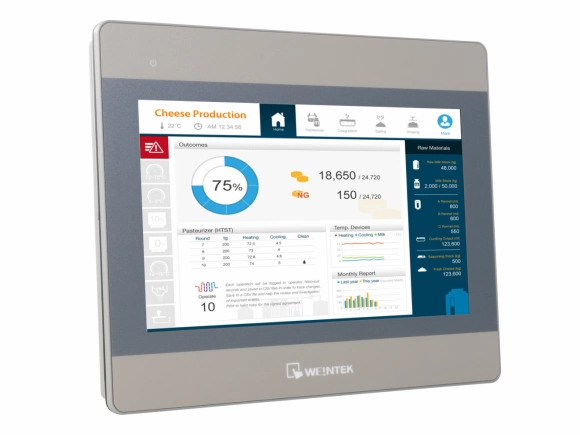

MT8103iE - 10.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA, Wi-Fi)
1 USD = 77.6502 РУБ
690
$
53578
₽
- Высочайшее качество и надежность
- Диагональ: 10.1″
- Разрешение: 1024x600
- Цветность: 16.7M
- ПО: EasyBuilderPro (бесплатное)
- 3 порта RS232/RS485, Ethernet, USB host, Wi-Fi
- Удаленный доступ по VNC, FTP
- Загрузка проекта: с ПК по Ethernet, с флешки
- MQTT: есть
- EasyAccess 2.0: с лицензией
- OPC UA: клиент
- Wi-Fi: есть
Технические характеристики панели оператора Weintek MT8103iE
Дисплей
| Диагональ экрана | 10.1 ″ |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 350 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 50000 |
| Цветность | 16.7 млн |
| Угол обзора | 70/70/80/80 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex A8 |
| Частота, МГц | 600 МГц |
| Объём ОЗУ | 128 Мб |
| Flash (встроенный), Гб | 0.125 Гб |
| RTC (часы реального времени) | Есть |
| Предустановленный накопитель, Гб | Отсутствует |
Интерфейсы
| Слот SD карты | Нет |
| USB хост | 1 x USB 2.0 |
| USB клиент | Нет |
| Ethernet | 1 x 10/100 Base-T |
| Последовательный интерфейс | Con.A: COM1 RS-485 2W, COM2 RS-485 2W/4W, COM3 RS-485 2W/4W Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| Wi-Fi | IEEE 802.11b/g/n 802.11b: max 19.76 dBm 802.11g: max 14.07 dBm 802.11n: max 15.41 dBm |
| CAN Bus | Нет |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка OPC UA | 1 |
| Поддержка MQTT | 1 |
| Встроенные динамики | нет |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP65 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 260 x 202 |
| Габариты (Д*Ш*В), мм | 271 х 213 х 36.4 |
| Вес (нетто) | 1 кг |
| Крепление на стену | в щит |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Встроен |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 22.5 Мб |
| Объем памяти для сохранения архивов в панели, Мб | 48 Мб |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0~50℃ |
| Температура хранения, ℃ | -20~60 ℃ |
| Потребляемый ток, А | 650mA @ 24VD C |
| Напряжение питания | 24 ±20% VDC |
| Развязка по питанию | Встроенная |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500 V AC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
| Сертификаты | CE marked cULus Listed |

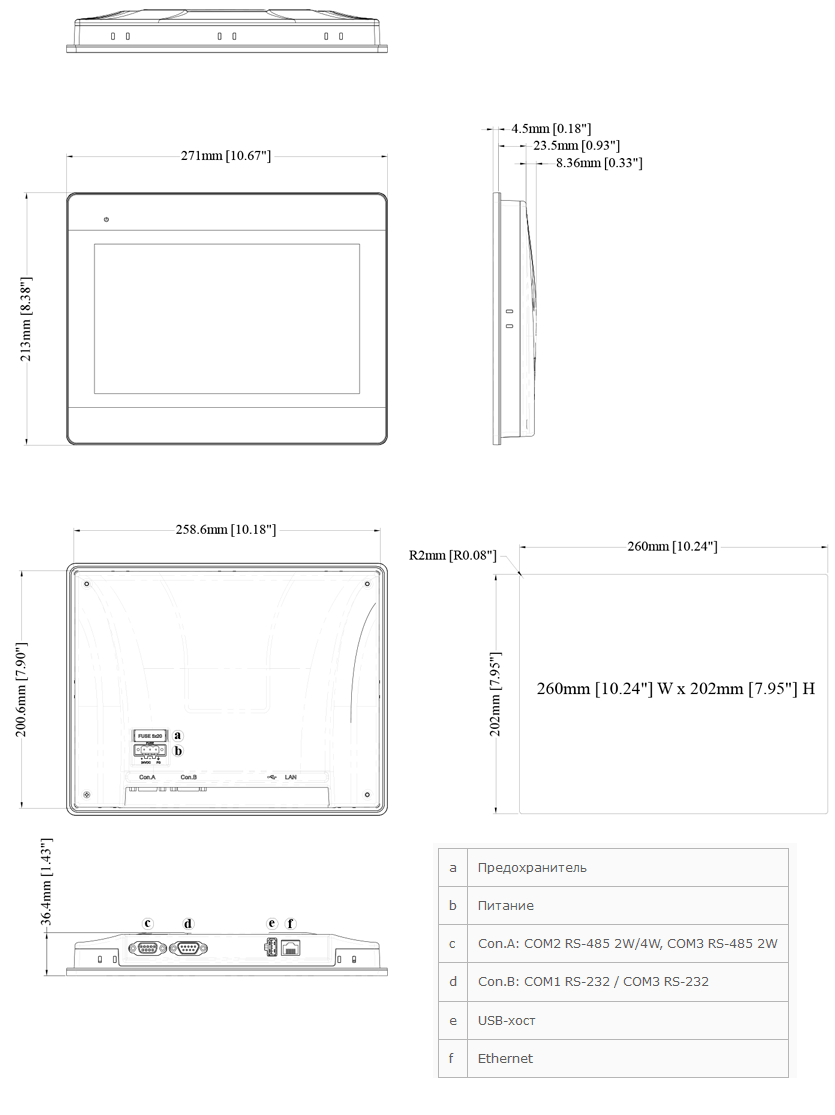

Габариты панели оператора Weintek MT8103iE
Габариты:
271 х 213 х 36.4 мм
Посадочное
отверстие:
260 x 202 мм

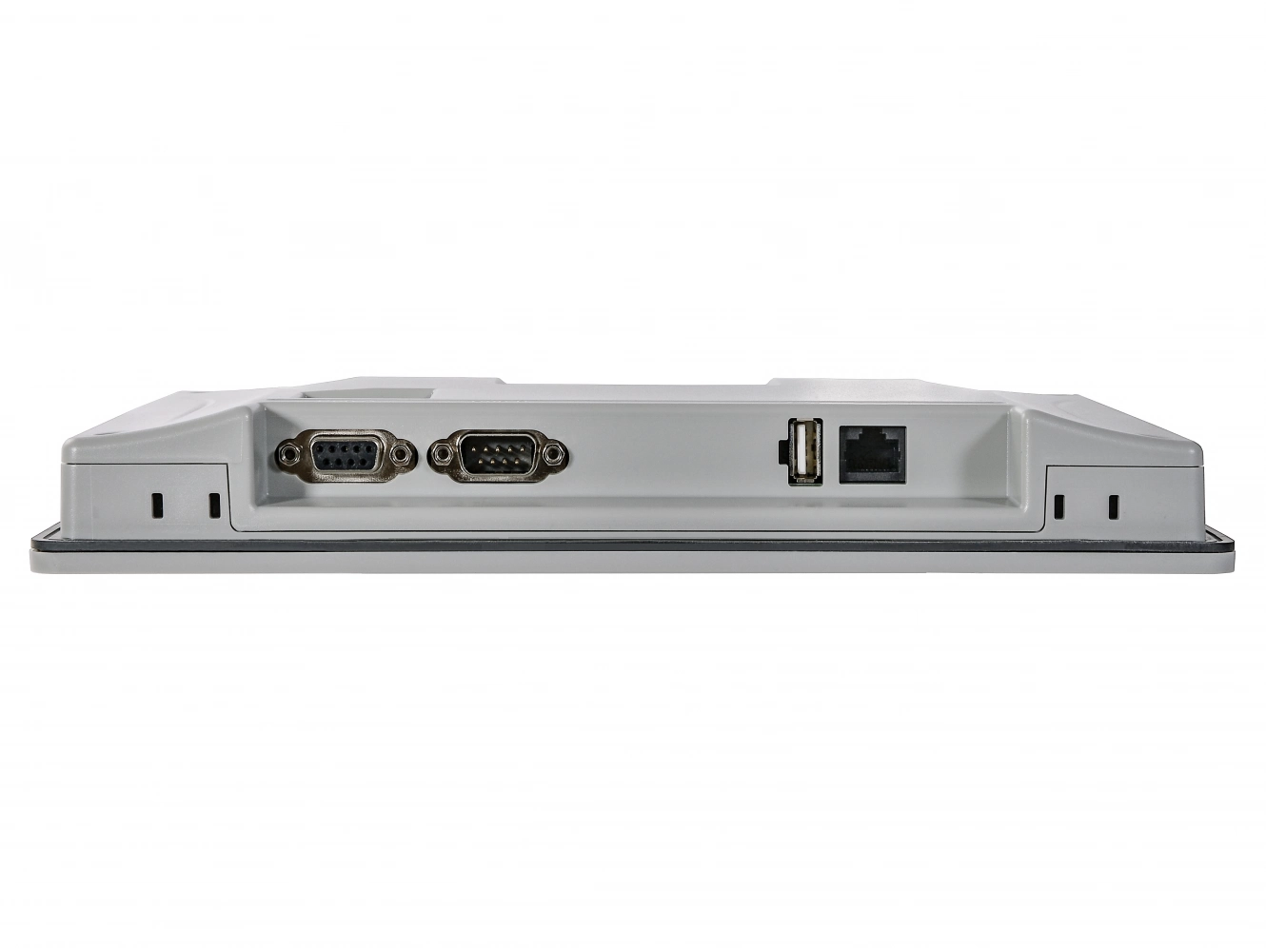

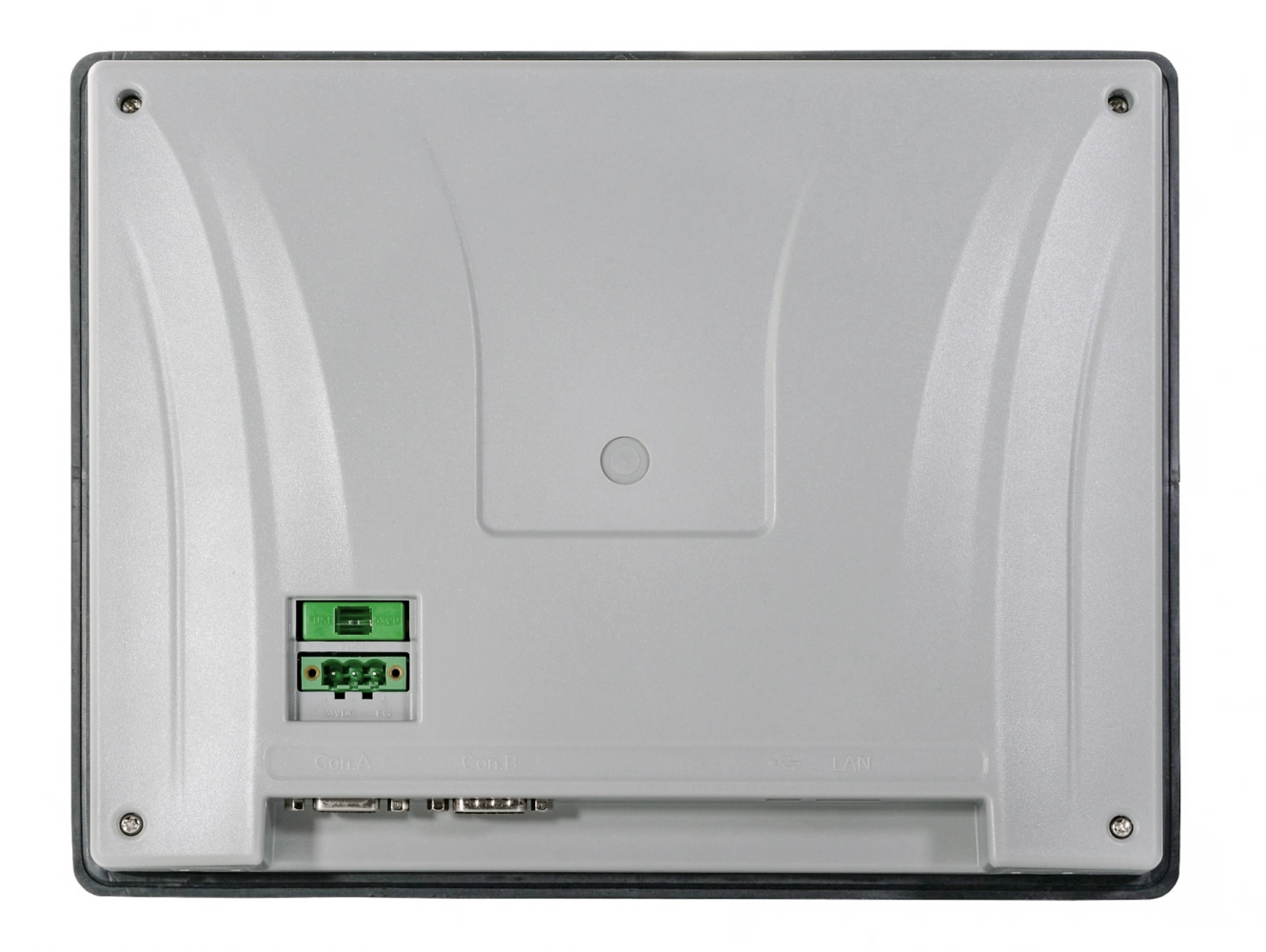

Схема соединения Weintek MT8103iE
Название разъема:
Con.B: COM1/COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1/COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM2 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485 2W) | COM3 (RS485 4W) |
|---|---|---|---|---|---|
| 1 | Data-(B) | RX- | |||
| 2 | Data+(A) | RX+ | |||
| 3 | TX- | ||||
| 4 | TX+ | ||||
| 5 | GND | GND | GND | GND | GND |
| 6 | Data-(B) | RX- | |||
| 7 | Data- | TX- | |||
| 8 | Data+ | TX+ | |||
| 9 | DATA+(A) | RX+ |
