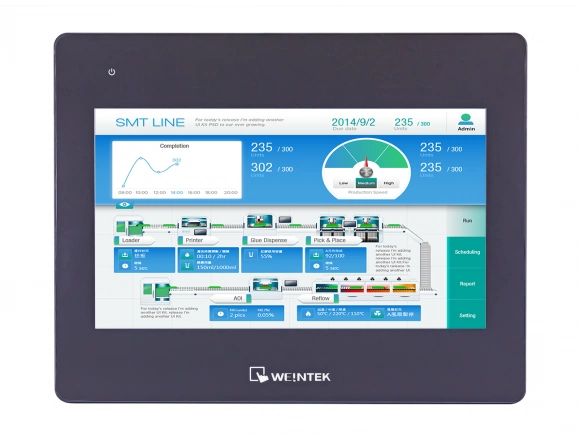

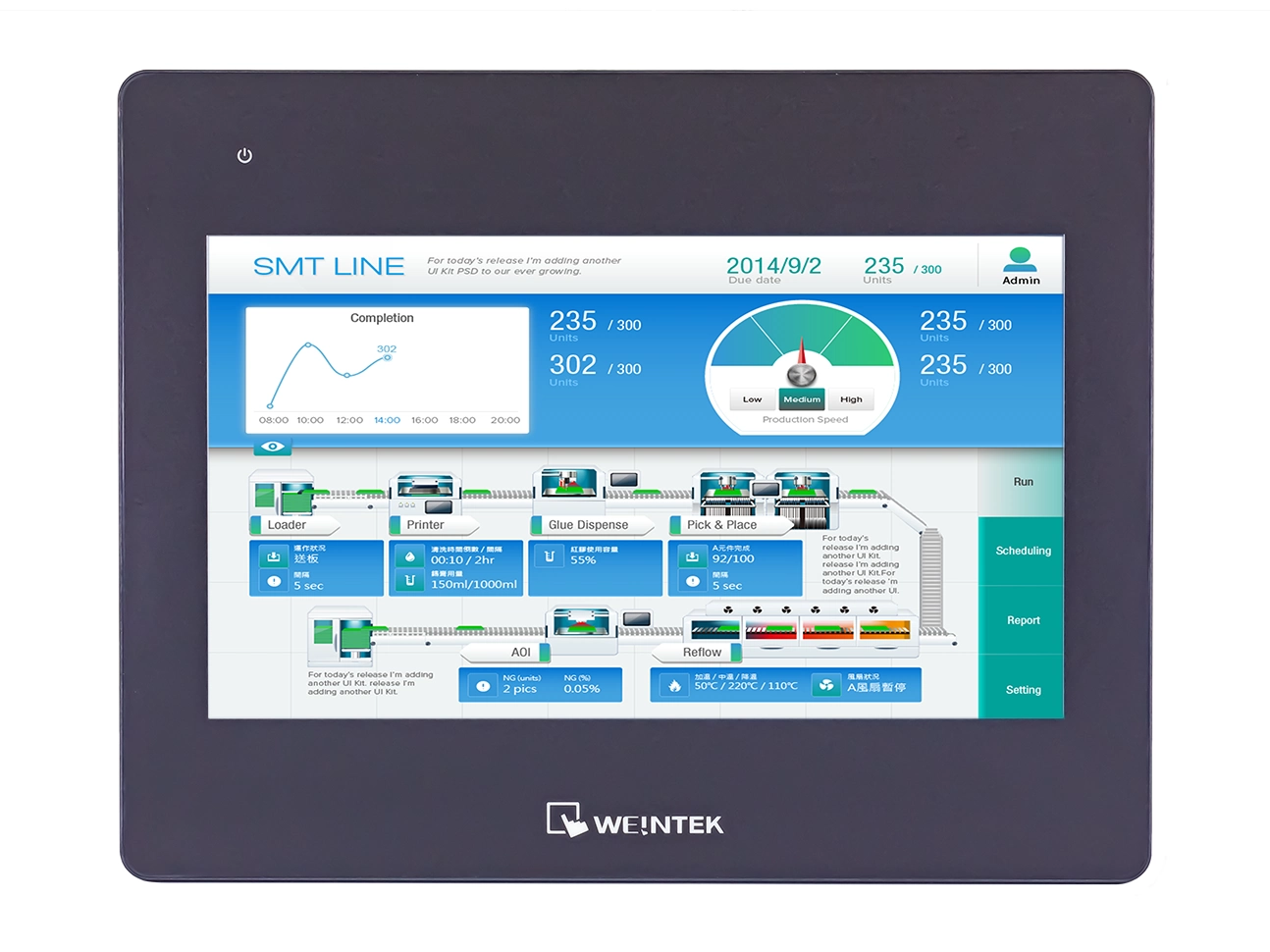

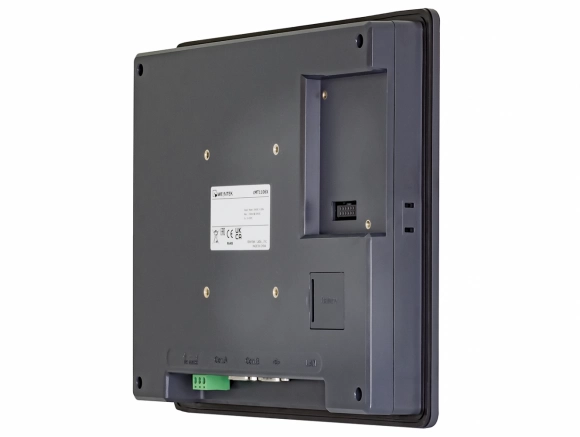

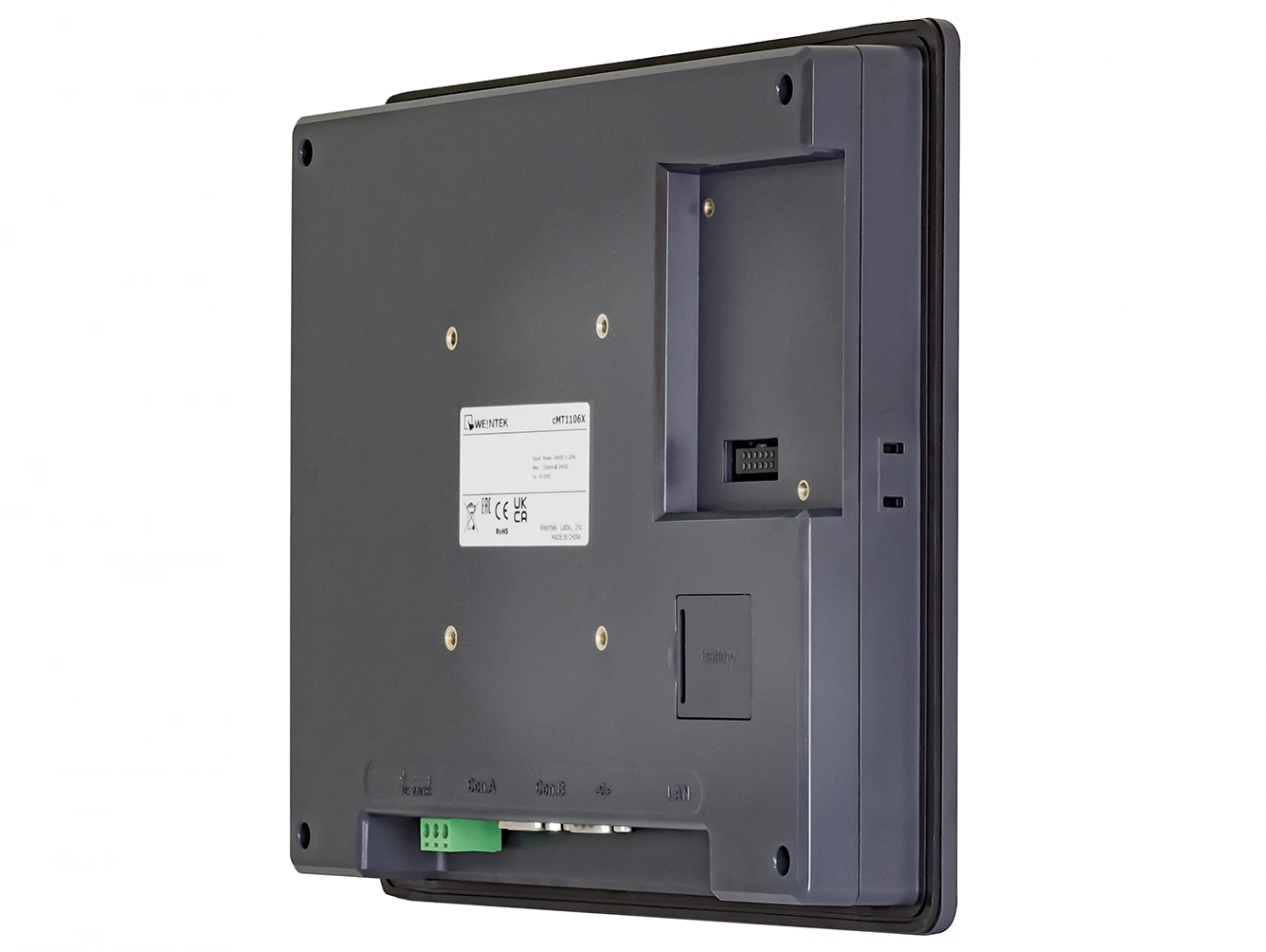

cMT1106X - 10.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA, Dashboard, Wi-Fi)
1 USD = 81.0132 РУБ
- Высочайшее качество и надежность
- 10.1" 1024 x 600 LCD, подсветка LED
- Облачный сервис Weincloud, VNC, FTP
- Интерфейсы: Ethernet, 3xCOM, MPI 187.5K
- Защитное покрытие печатной платы
- Защита передней части панели от пыли и влаги NEMA4/IP66
- Гальваническая развязка по питанию
- MQTT: есть
- EasyAccess 2.0: опционально
- OPC UA: клиент
- Dashboard: есть
- Матрица: TFT
- Wi-Fi: опционально
Технические характеристики панели оператора Weintek cMT1106X
Дисплей
| Тип матрицы | TFT |
| Диагональ экрана | 10.1 ″ |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 350 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | >50000 |
| Цветность | 16.7 млн |
| Угол обзора | 70/70/80/80 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | Quad-core RISC |
| Объём ОЗУ | 1 Гб |
| Flash (встроенный), Гб | 4 Гб |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | Нет |
| USB хост | USB 2.0 x 1 |
| USB клиент | Нет |
| Ethernet | 10/100 Base-T x 1 |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| Wi-Fi | Опционально через модуль расширения M02 |
| CAN Bus | Нет |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка MPI | Есть |
| HDMI | Нет |
| Поддержка OPC UA | 1 |
| Поддержка MQTT | 1 |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | Нет |
Конструкция
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP66 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 260 x 202 |
| Габариты (Д*Ш*В), мм | 271 x 213 x 38 |
| Вес (нетто) | 1.2 кг |
| Крепление на стену | В щит, VESA 75x75mm |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Опционально |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 64 Мб |
| Лимит для сохранения архивов в панели | 40 объектов выборки данных |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ 50 ℃ |
| Температура хранения, ℃ | -20 ~ 60 ℃ |
| Потребляемый ток, А | 720mA@24VDC |
| Напряжение питания | 24 ±20% VDC |
| Развязка по питанию | Встроенная |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500V AC (1 мин) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
| Сертификаты | CE marked |
Габариты панели оператора Weintek cMT1106X
Габариты:
271 x 213 x 38 мм
Посадочное
отверстие:
260 x 202 мм

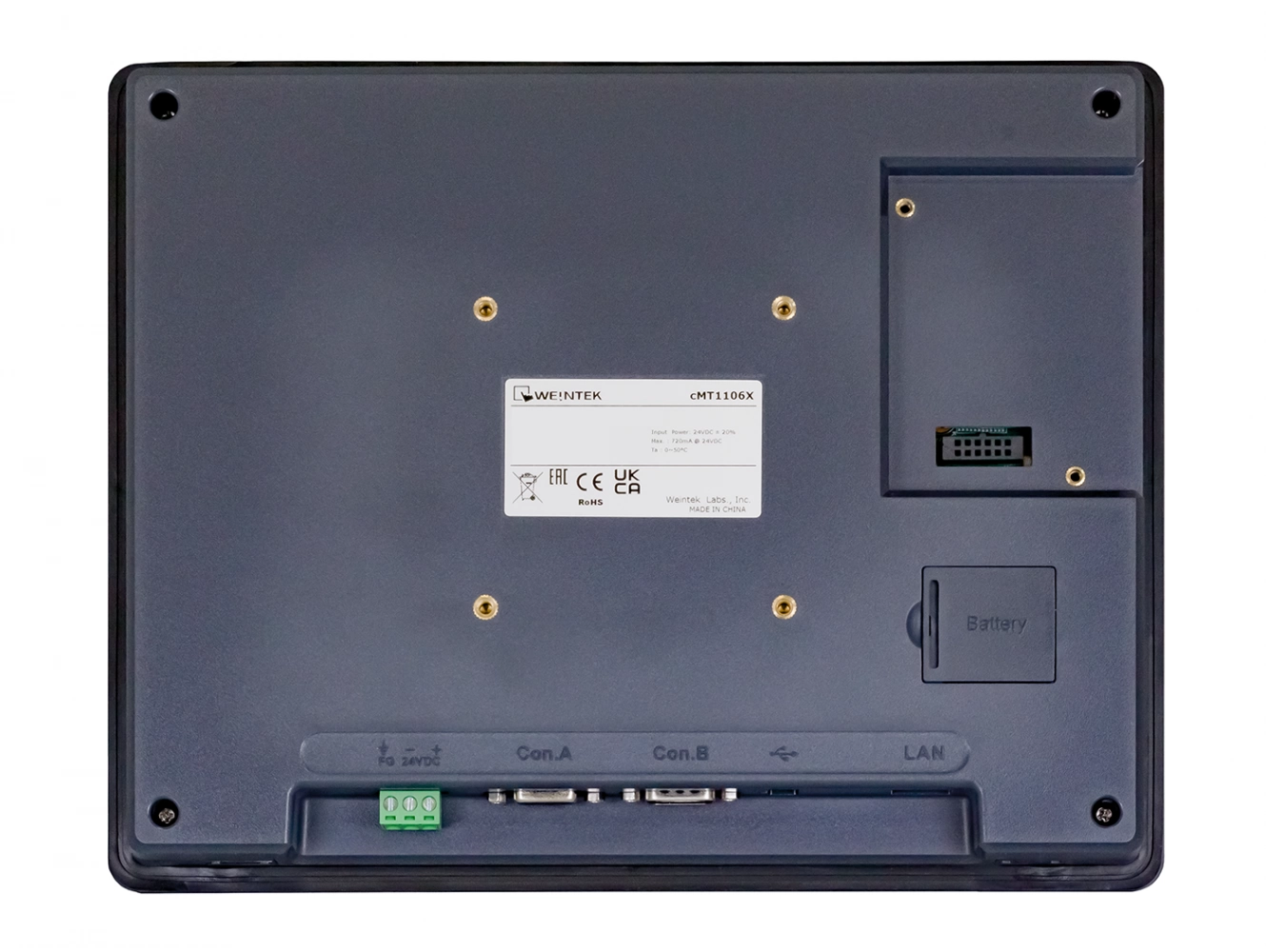

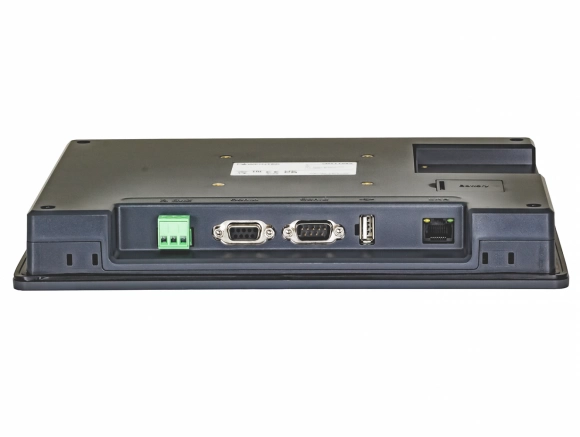

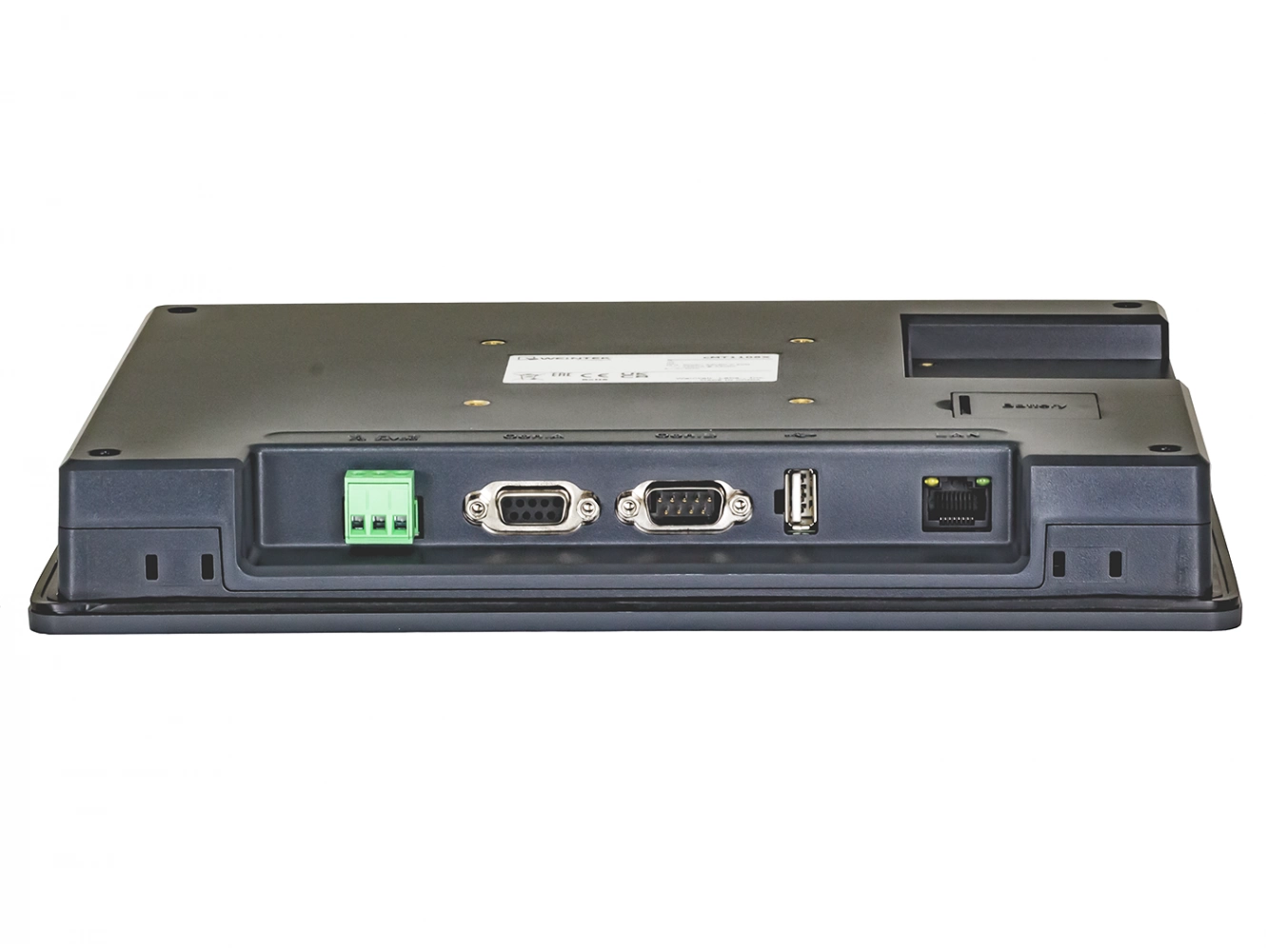

Схема соединения Weintek cMT1106X
Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) 4W | COM3 (RS232) 2W |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM2 / COM3 [RS485] Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) |
|---|---|---|---|
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND | GND | GND |
| 6 | Data-(B) | ||
| 7 | |||
| 8 | |||
| 9 | DATA+(A) |
