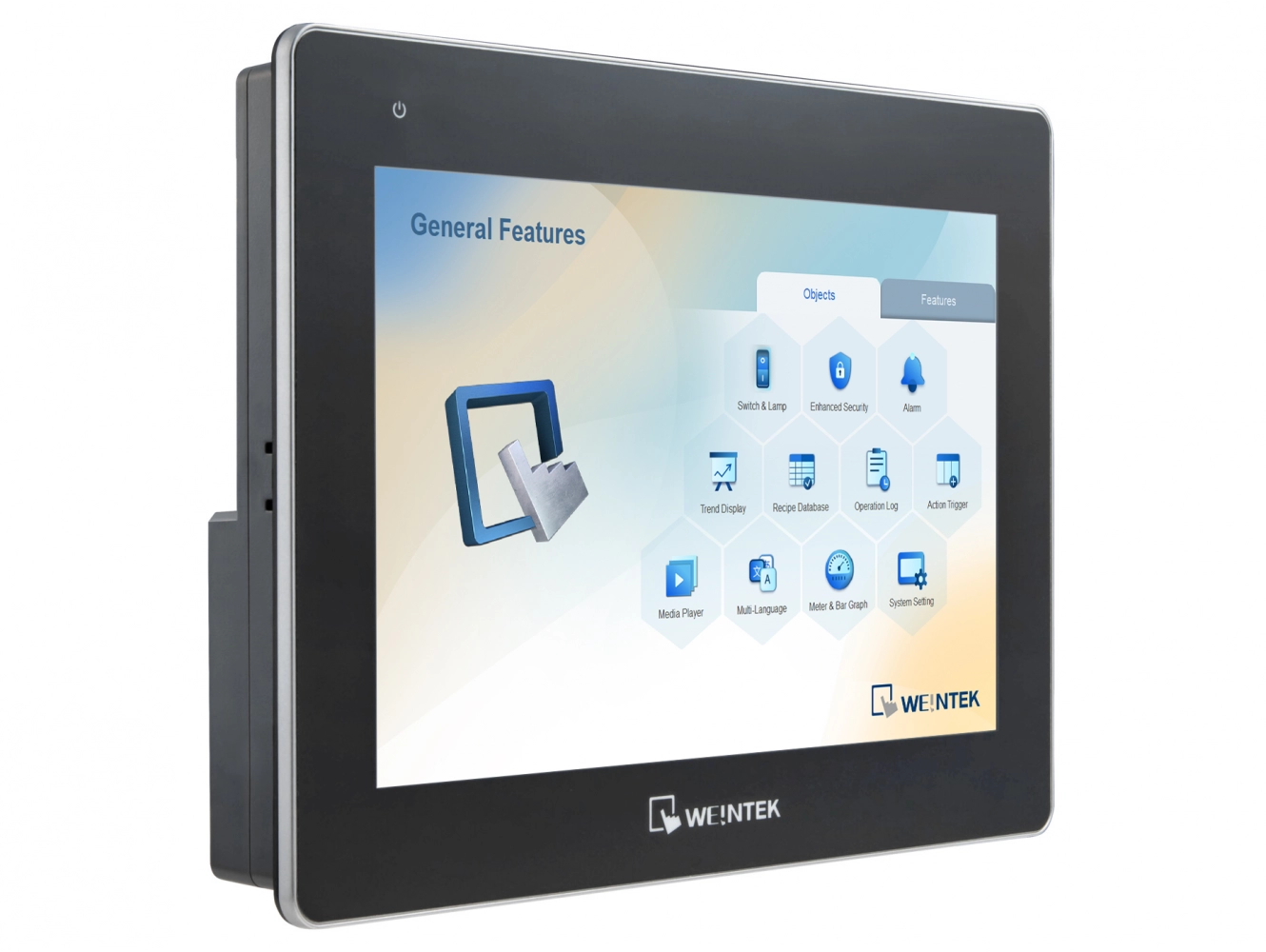

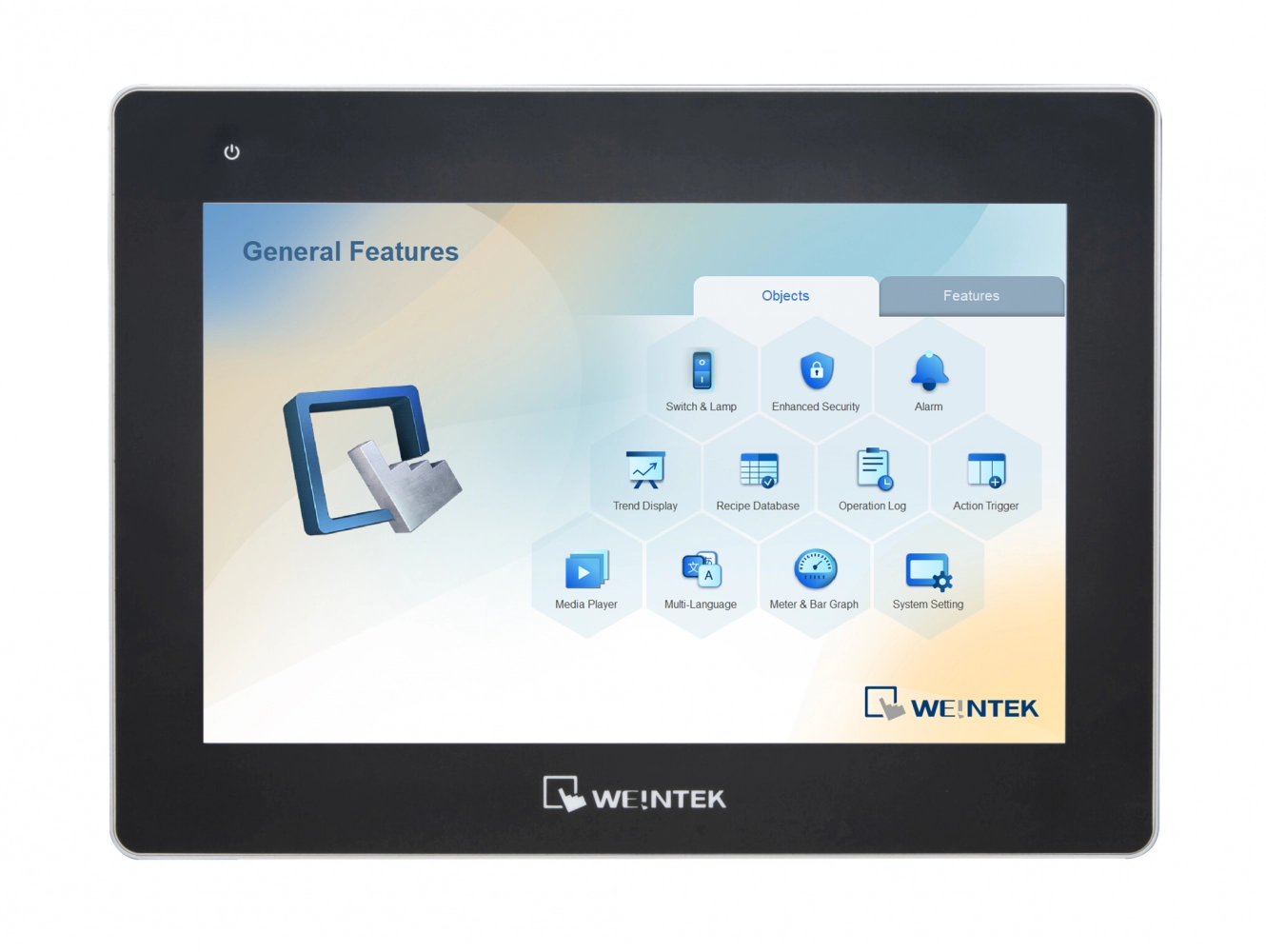

cMT3108XP - 10.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA, Codesys, Dashboard, Wi-Fi)
1 USD = 76.2489 РУБ
- 10.1" 1280x800, широкий угол обзора, подсветка LED
- Встроенные 4GB Flash-память и RTC
- Порты COM2 и COM3 RS-485 2W с поддержкой MPI 187.5K
- CAN Bus с поддержкой CANopen, CAN Bus 2.0A/2.0B и SAE J1939
- Безвентиляторная система охлаждения
- Покрытие печатной платы защищает от коррозии в суровых условиях окружающей среды
- Изоляция по питанию
- Степень защиты по фронту NEMA4 / IP66
- Имеет сертификат ATEX
- MQTT: есть
- EasyAccess 2.0: опционально
- OPC UA: клиент/сервер
- Codesys: опционально
- Dashboard: есть
- Wi-Fi: опционально
Технические характеристики панели оператора Weintek cMT3108XP
Дисплей
| Диагональ экрана | 10.1 |
| Разрешение | 1280x800 |
| Яркость, кд/м2 | 450 |
| Контрастность | 800:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 50000 |
| Цветность | 16.7 млн |
| Угол обзора | 89/89/89/89 |
Сенсор
| Тип сенсора | ёмкостный |
Параметры
| Процессор | Quad-core RISC |
| Объём ОЗУ | 1 Гб |
| Flash (встроенный), Гб | 4 Гб |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | Нет |
| USB хост | USB 2.0 x 1 |
| USB клиент | Нет |
| Ethernet | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| Wi-Fi | Опционально через модуль расширения M02 |
| CAN Bus | есть |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | Есть |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| Поддержка OPC UA | 2 |
| Поддержка MQTT | Есть |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | Моно |
Конструкция
| Материал корпуса | Пластик |
| Степень защиты лицевой панели | IP66 |
| Защитное покрытие печатной платы | Есть |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 255 x 185 |
| Габариты (Д*Ш*В), мм | 266 x 196 x 42.7 |
| Вес (нетто) | 1.1 |
| Крепление на стену | В щит, VESA 75 x 75 mm |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro, Weincloud - EasyAccess 2.0 (опцион |
| EasyAccess | Опционально |
| Codesys | Опционально |
| WebView - удаленное управление через веб-браузер | Есть |
| Web-браузер ПЛК - встроенный веб-сервер | Есть |
| Максимальный размер проекта, Мб | 64 |
| Лимит для сохранения архивов в панели | 40 объектов выборки данных |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ 55 ℃ |
| Температура хранения, ℃ | -20 ~ 60 ℃ |
| Потребляемый ток, А | 700mA@24VDC |
| Напряжение питания | 24 ±20% V DC |
| Развязка по питанию | Встроенная |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500V AC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсата) |
| Сертификаты | CE marked cULus Listed ATEX Zone 2/22 Category 3 G/D |
Гарантия
| Гарантия, мес | 12 |

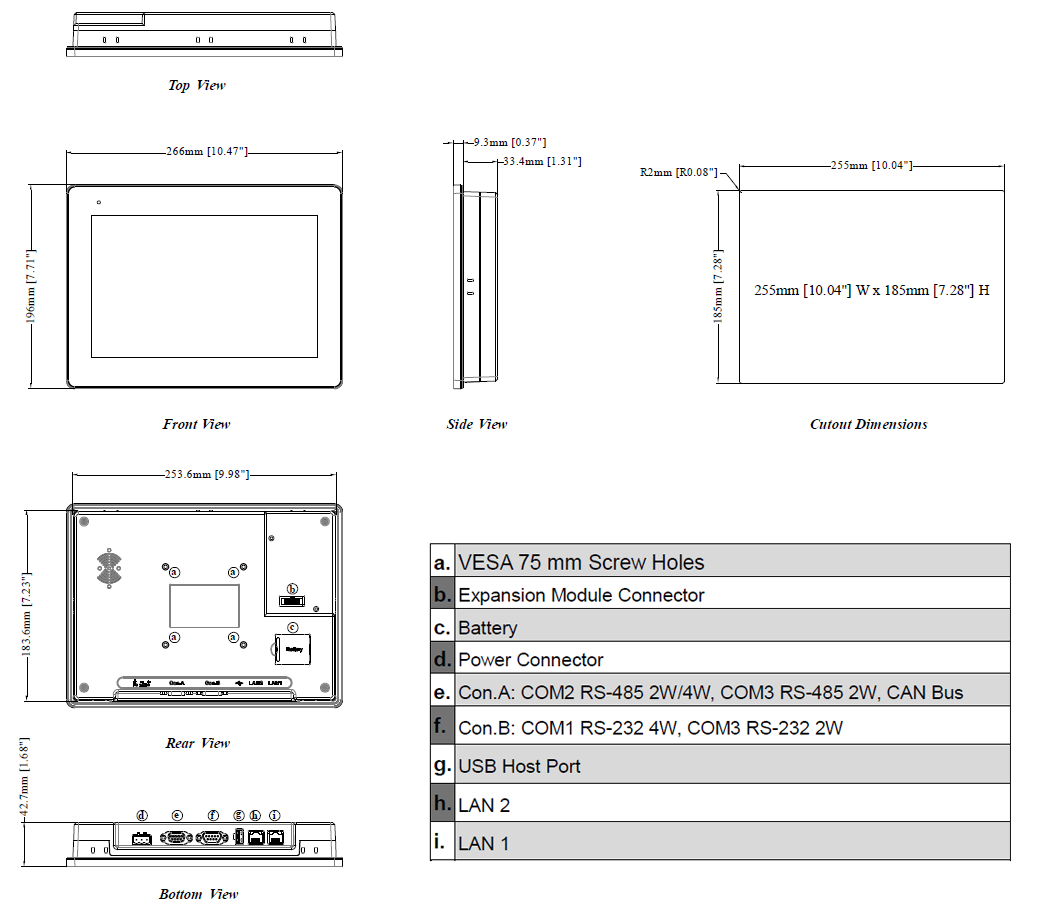

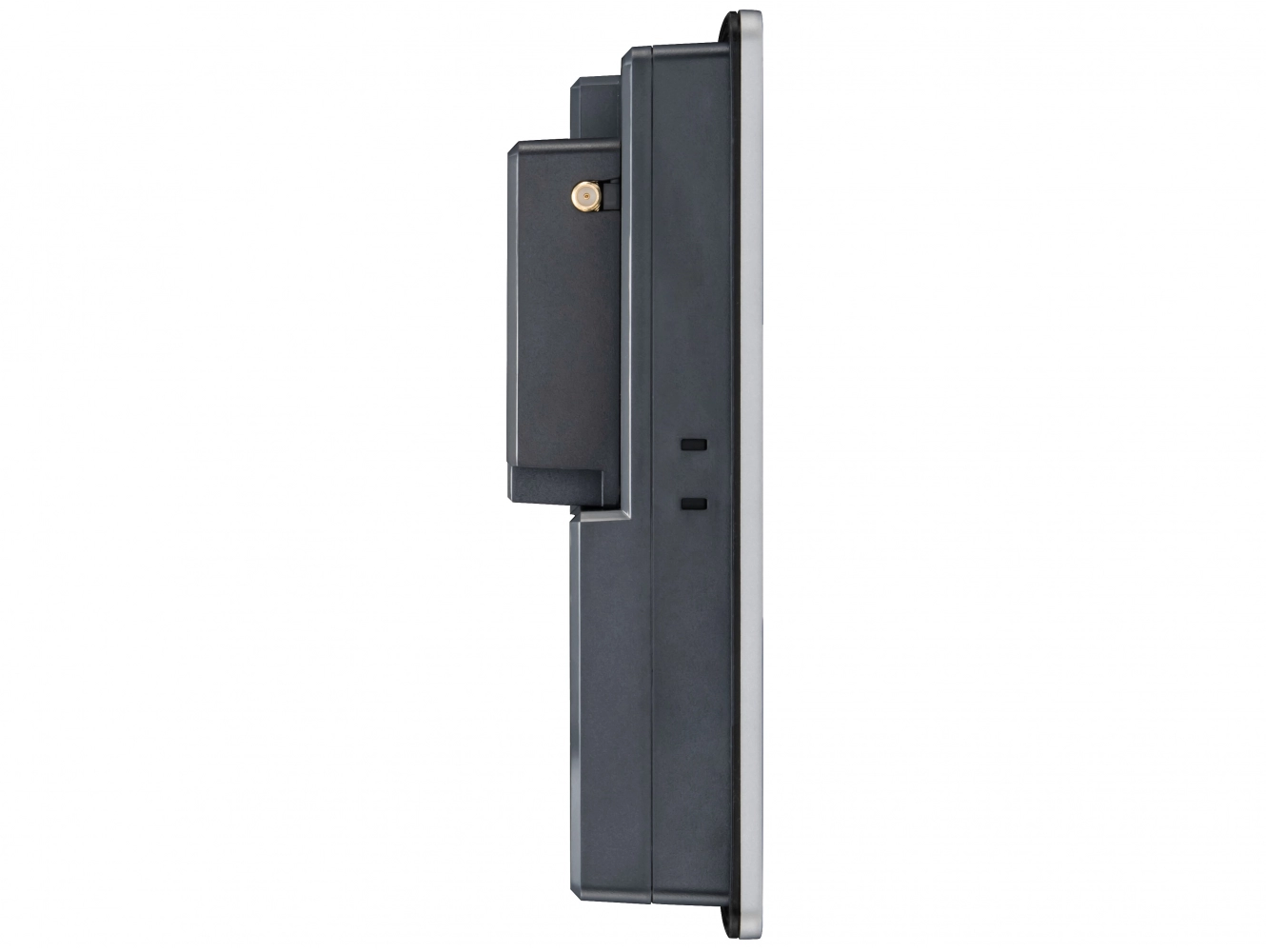

Габариты панели оператора Weintek cMT3108XP
Габариты:
266 x 196 x 42.7 мм
Посадочное
отверстие:
255 x 185 мм

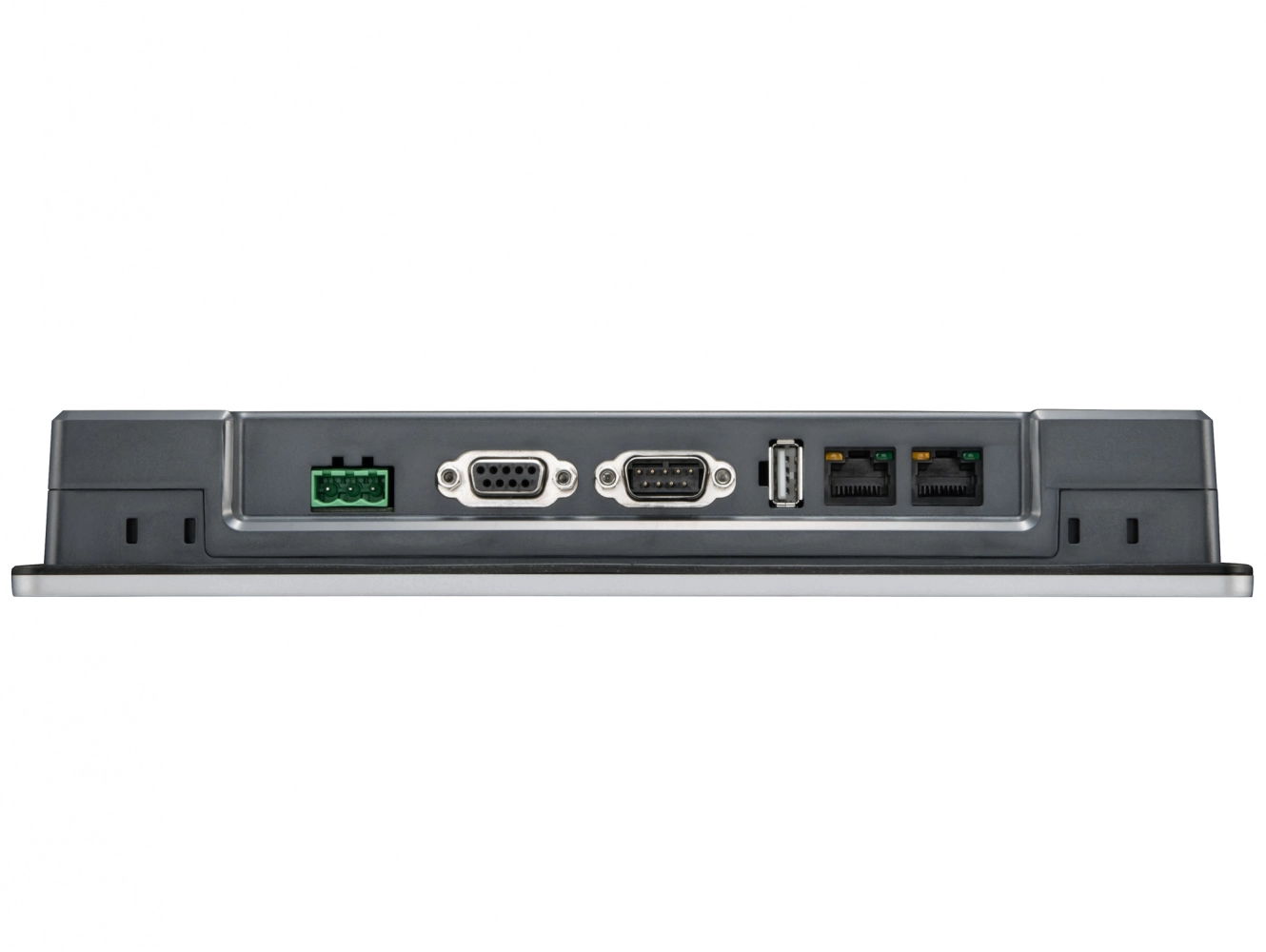

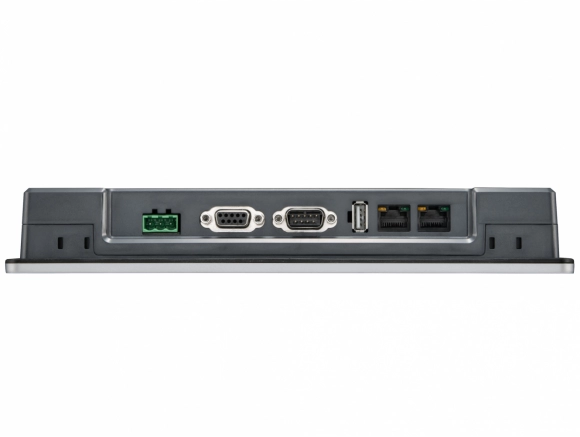

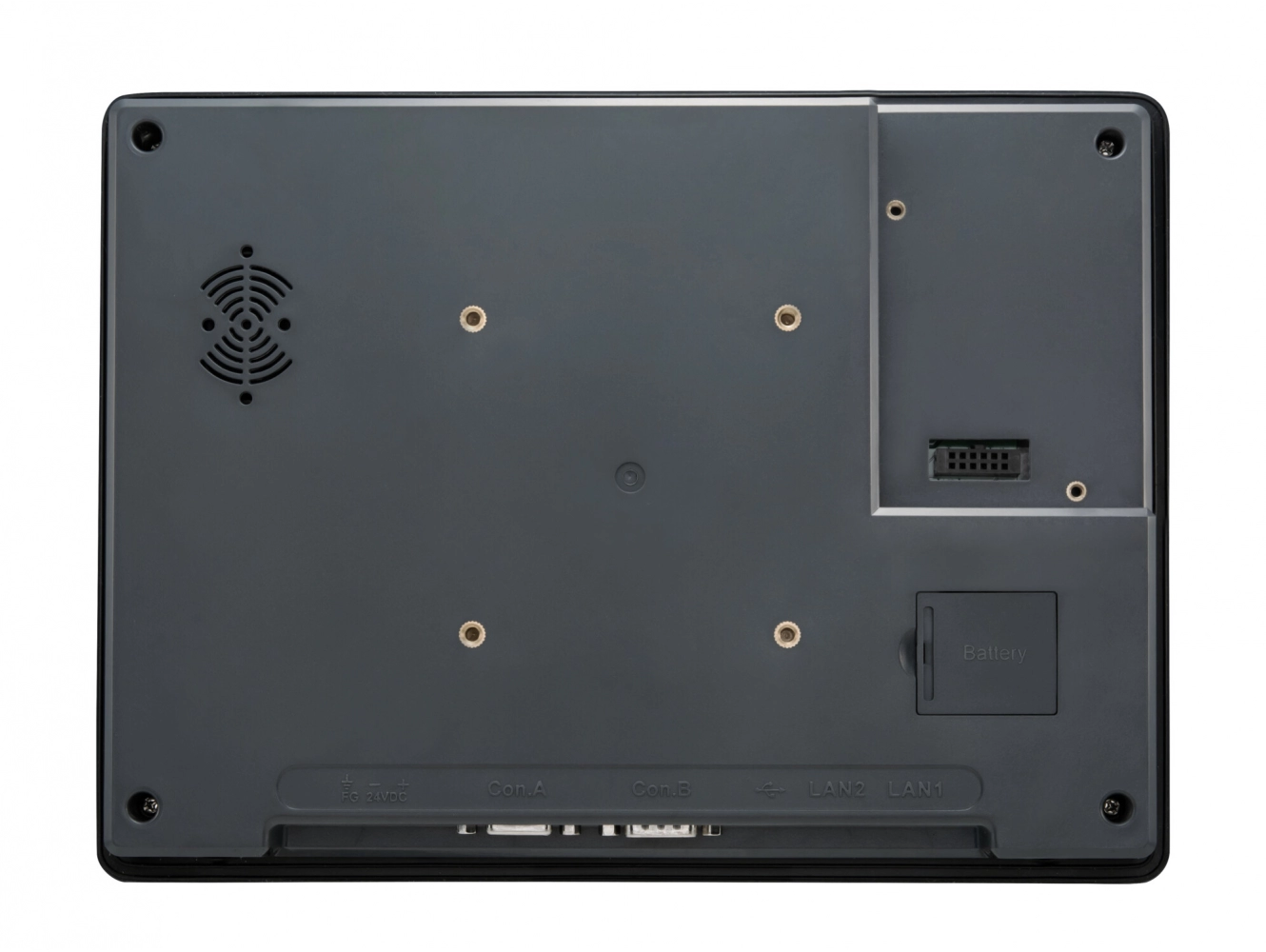

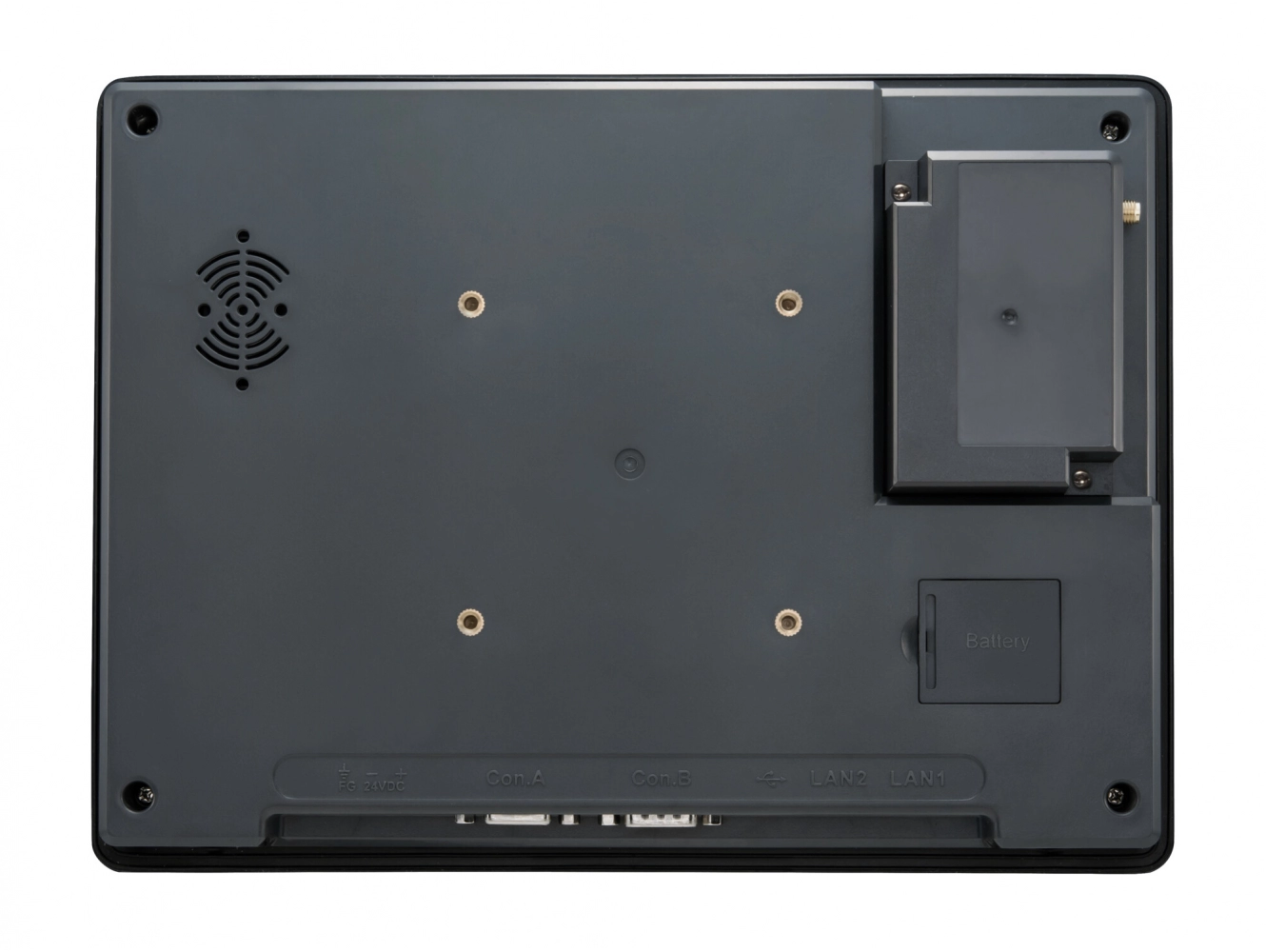

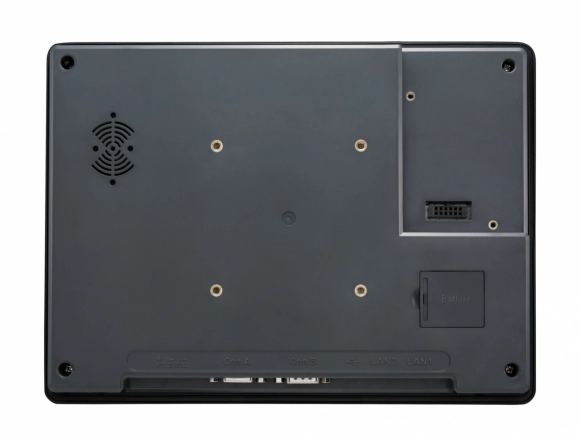

Схема соединения Weintek cMT3108XP
Название разъема:
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232)4W | COM3 (RS232)2W |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485 2W) | CAN Bus |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND (is) | GND (is) | GND (is) | GND (is) |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
