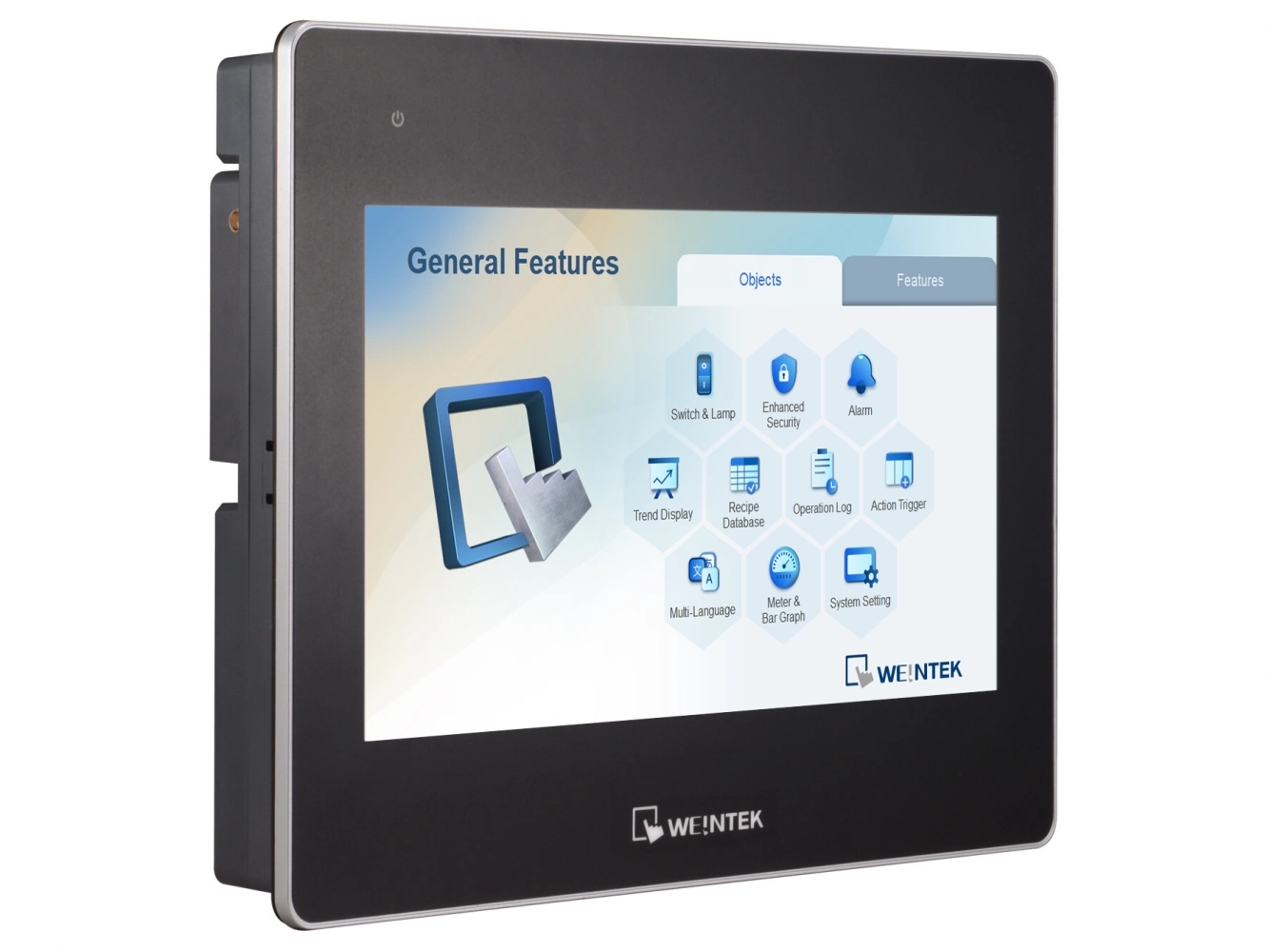

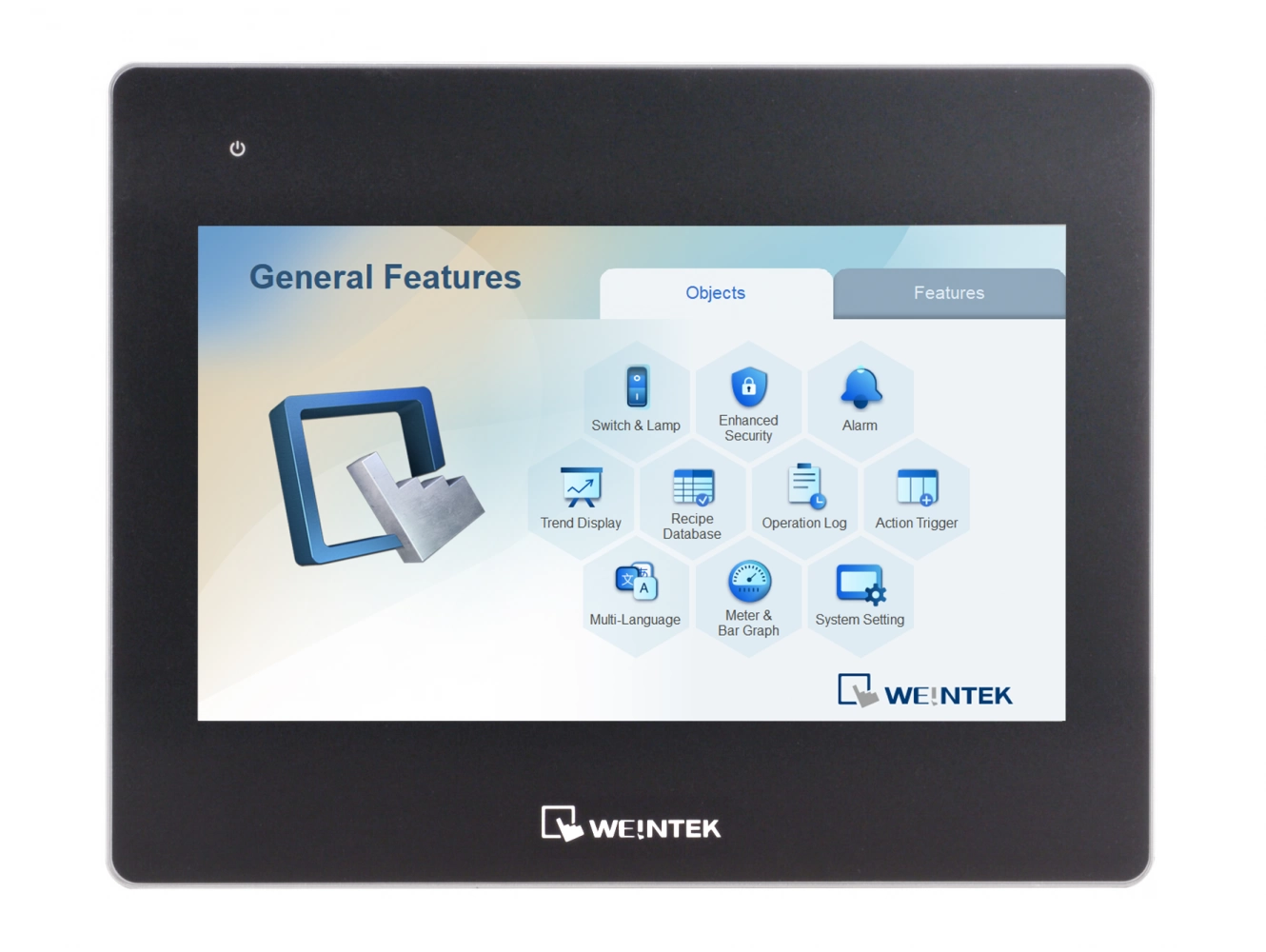

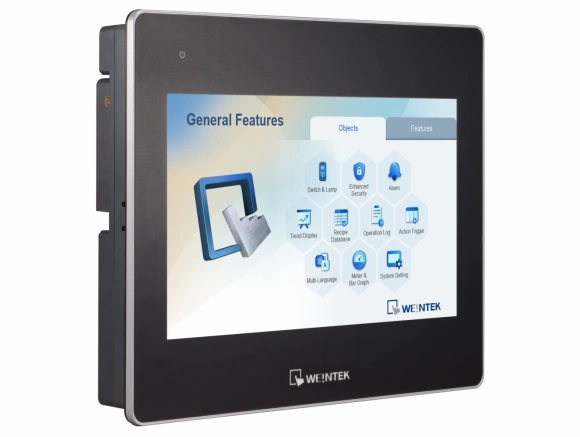

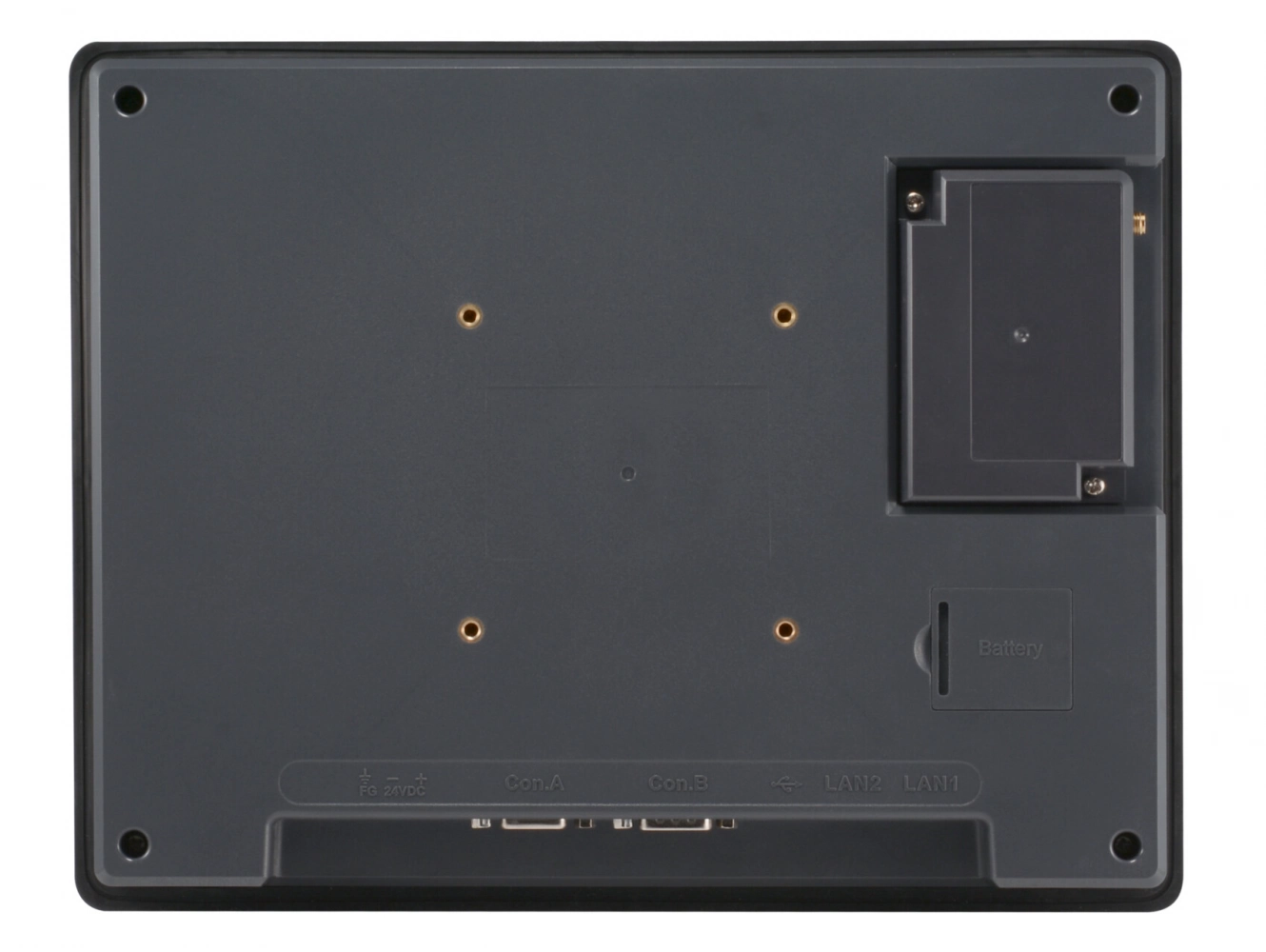

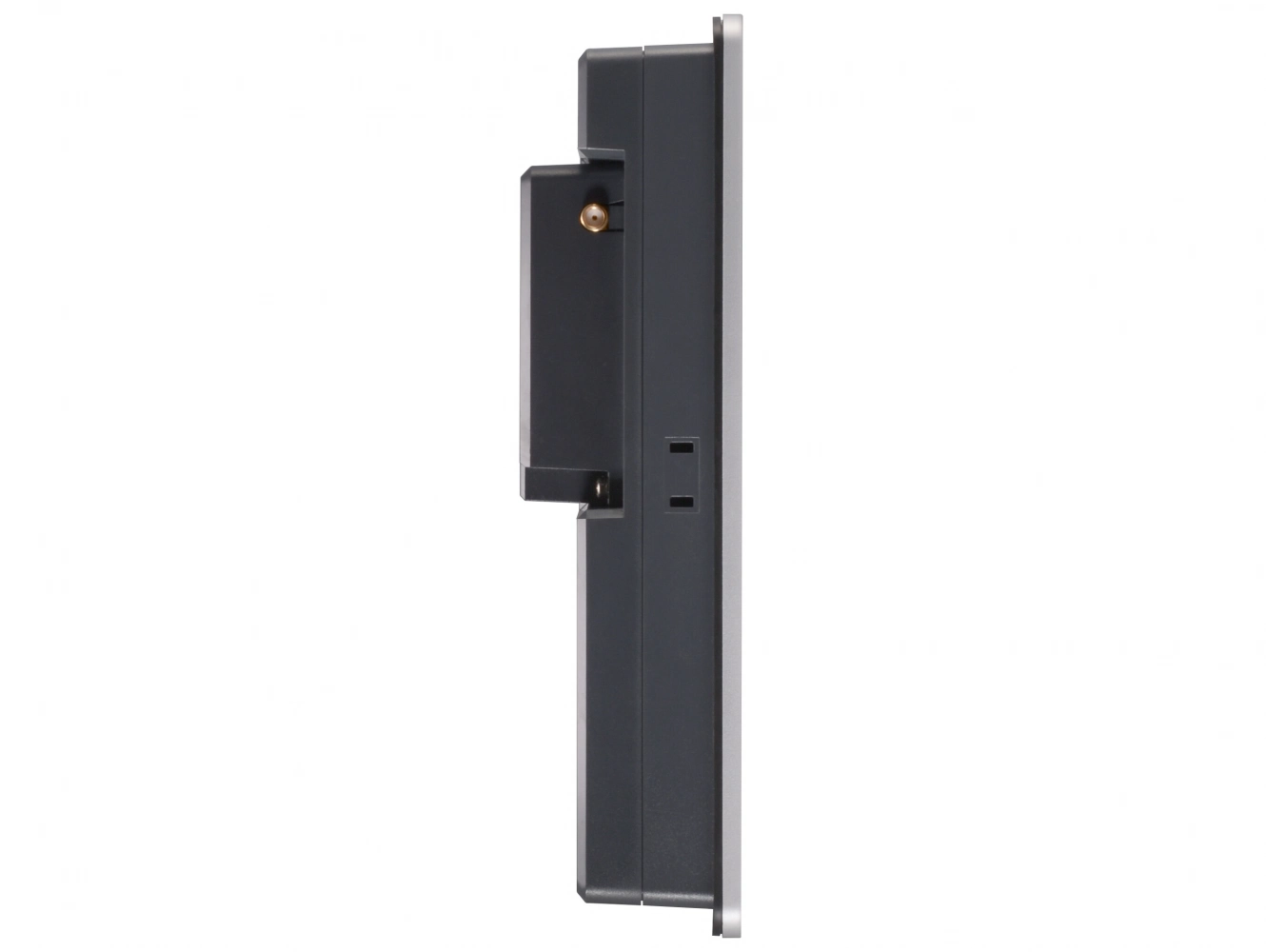

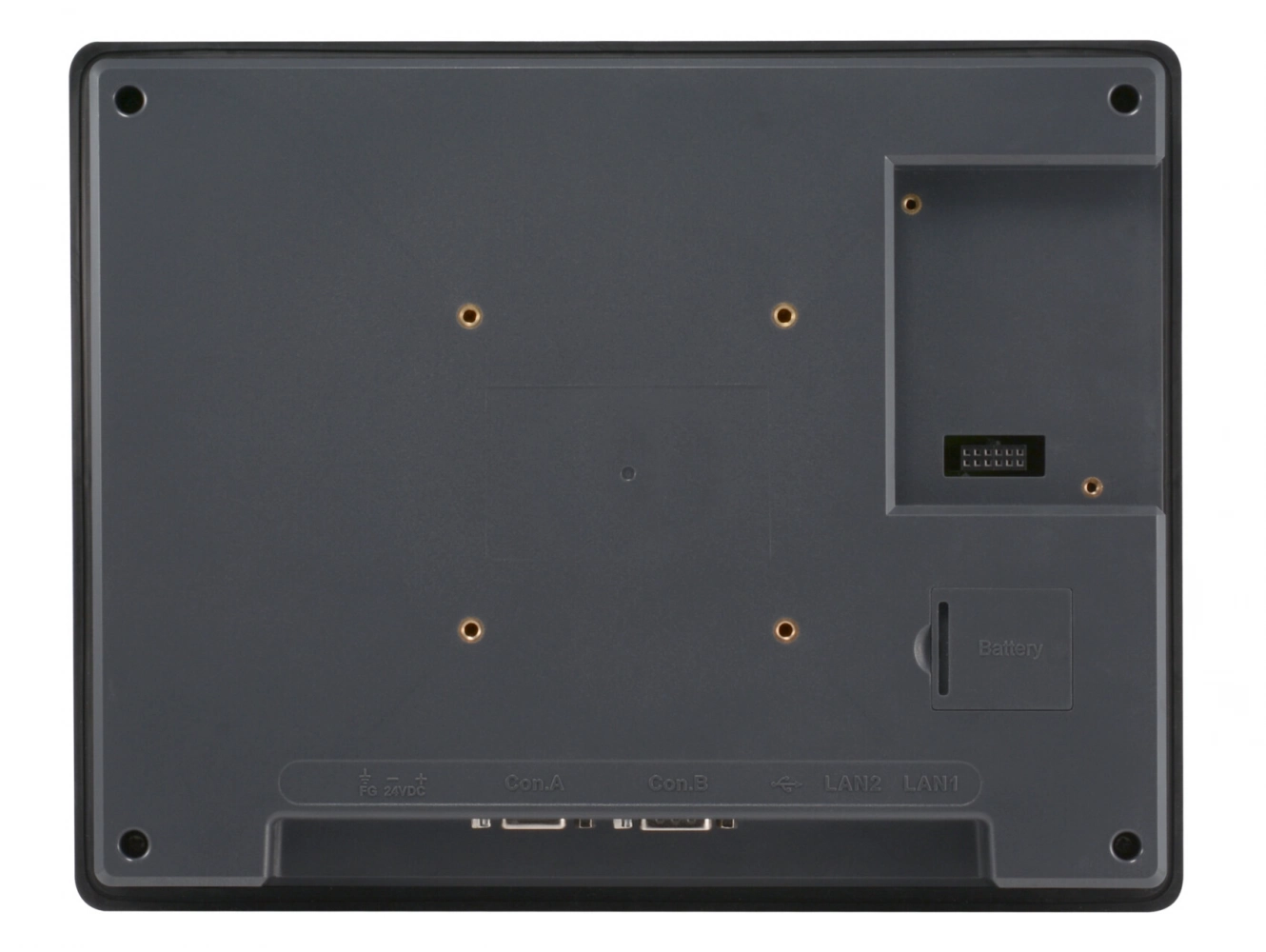

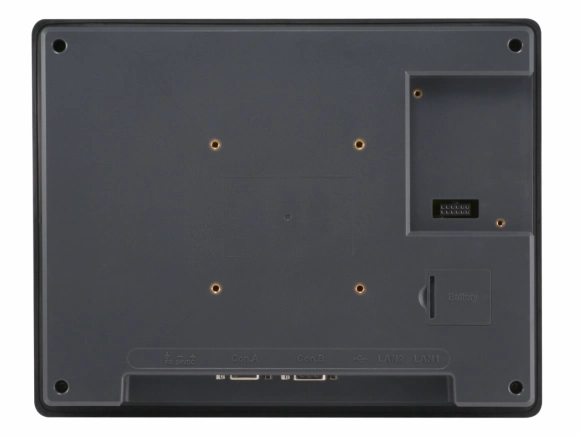

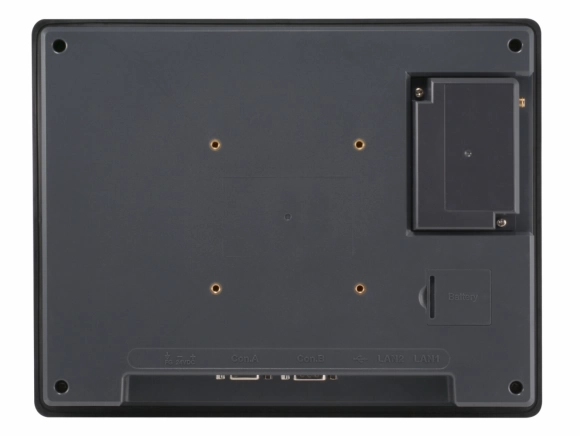

cMT3102X - 10.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA, Codesys, Dashboard, Wi-Fi)
1 USD = 80.2254 РУБ
- Высочайшее качество и надежность
- Имеет сертификат ATEX
- 3xCOM, 2-порта Ethernet, USB host, CAN
- Удаленный доступ по VNC, FTP, EasyAccess
- Управление панелью оператора через веб-браузер, без установки специального ПО (технология WebView).
- Web-браузер ПЛК - встроенный веб-браузер
- Возможность воспроизведения звука с помощью подключаемого модуля аудио оповещения DAO1EM
- MQTT: есть
- EasyAccess 2.0: опционально
- OPC UA: клиент/сервер
- Codesys: опционально
- Dashboard: есть
- Матрица: TFT
- Wi-Fi: опционально
Технические характеристики панели оператора Weintek cMT3102X
Дисплей
| Тип матрицы | TFT |
| Диагональ экрана | 10.1 |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 350 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | >50000 |
| Цветность | 16.7 млн |
| Угол обзора | 70/70/80/80 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | Quad-core RISC |
| Объём ОЗУ | 1 Гб |
| Flash (встроенный), Гб | 4 Гб |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | Нет |
| USB хост | USB 2.0 x 1 |
| USB клиент | Нет |
| Ethernet | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| Wi-Fi | Опционально через модуль расширения M02 |
| CAN Bus | Есть |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка MPI | Есть |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| HDMI | Нет |
| Поддержка OPC UA | 2 |
| Поддержка MQTT | 1 |
| Разъем питания | 3х контактный с фиксацией |
| Встроенные динамики | Нет |
Конструкция
| Материал корпуса | Пластик |
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP66 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 260 x 202 |
| Габариты (Д*Ш*В), мм | 271 x 213 x 38 |
| Вес (нетто) | 1.2 |
| Крепление на стену | В щит, VESA 75 x 75 мм |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | Опционально |
| Codesys | Опционально |
| WebView - удаленное управление через веб-браузер | Есть |
| Web-браузер ПЛК - встроенный веб-сервер | Есть |
| Максимальный размер проекта, Мб | 64 |
| Лимит для сохранения архивов в панели | 40 объектов выборки данных |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0° ~ 50°C |
| Температура хранения, ℃ | -20° ~ 60°C |
| Потребляемый ток, А | 1A@24VDC |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500V AC (1 мин.) |
| Напряжение питания | 24 ±20% V DC |
| Развязка по питанию | Встроенная |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
| Сертификаты | CE marked cULus Listed |

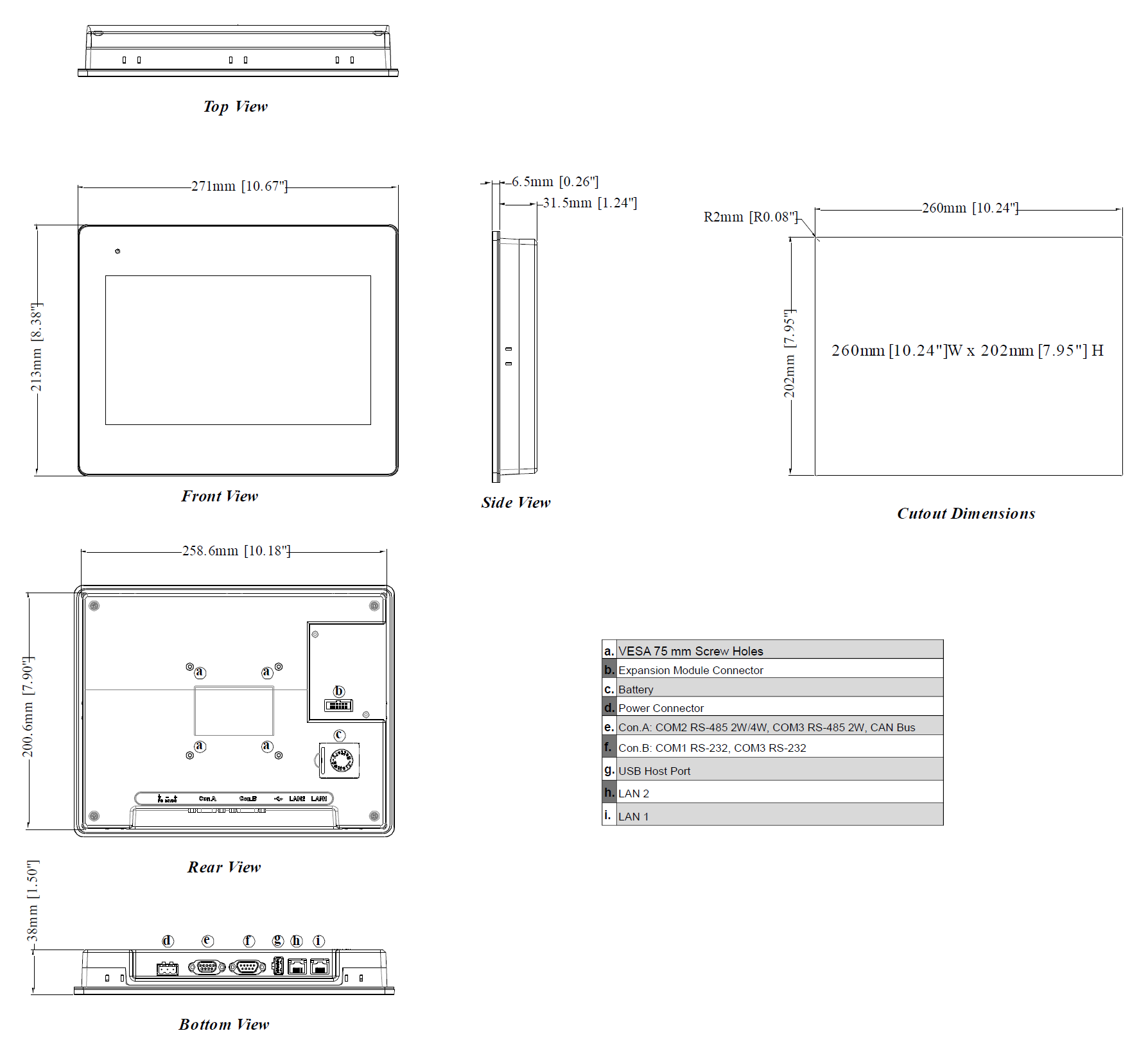

Габариты панели оператора Weintek cMT3102X
Габариты:
271 x 213 x 38 мм
Посадочное
отверстие:
260 x 202 мм

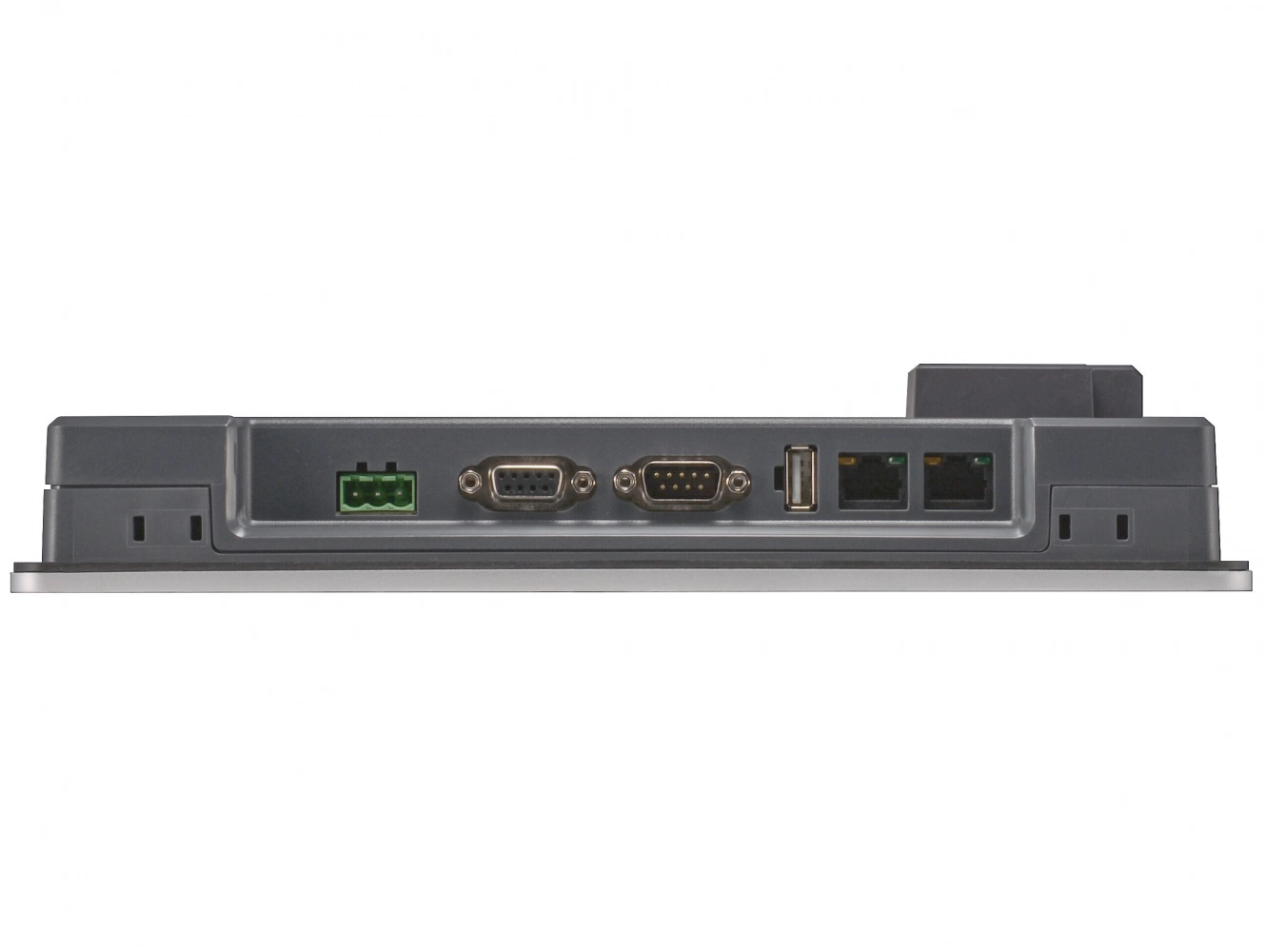

Схема соединения Weintek cMT3102X
Название разъема:
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | GND |
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) | CAN Bus |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND (is) | GND (is) | GND (is) | GND (is) |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
