iR-ETN40R — коммуникационный модуль (coupler) со встроенными входами/выходами для модульной системы серии iR

1 USD = 93.2918 РУБ

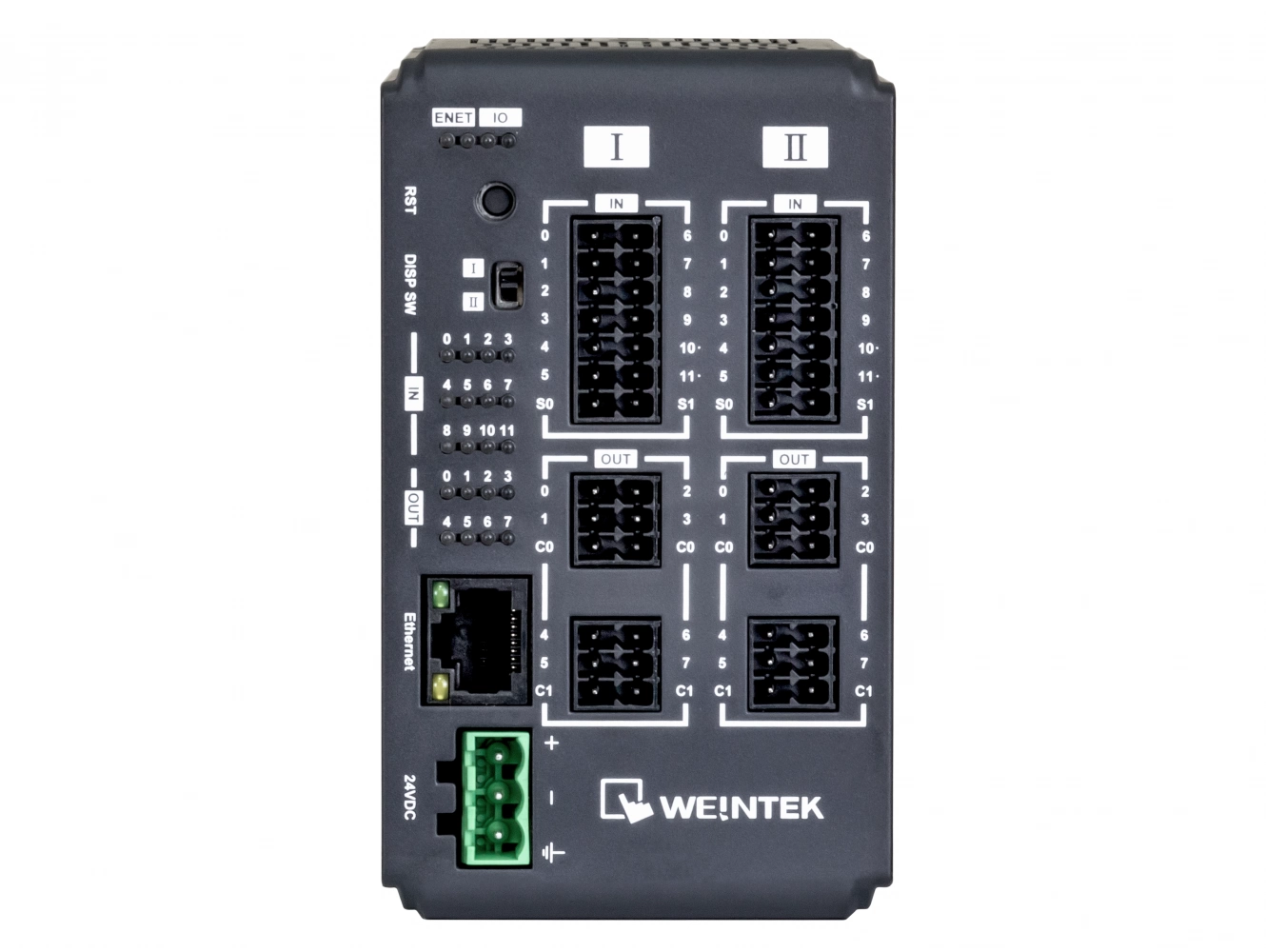

iR-ETN40R
171 $
15980
в заказ
в наличии
171 $
15980
Цена указана с учетом НДС
в заказ

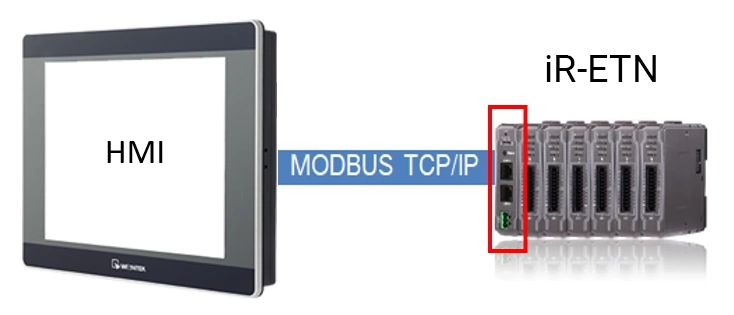

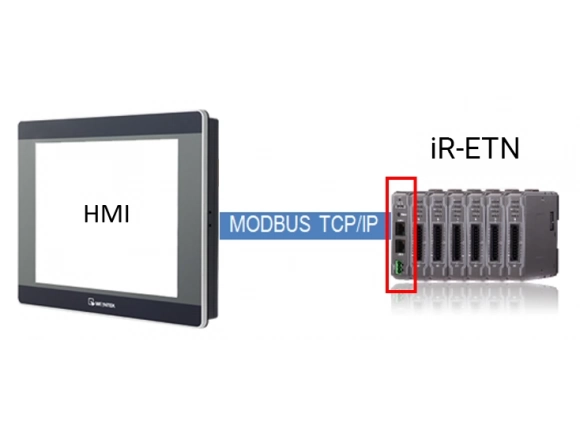

  • Модуль iR-ETN40R входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)

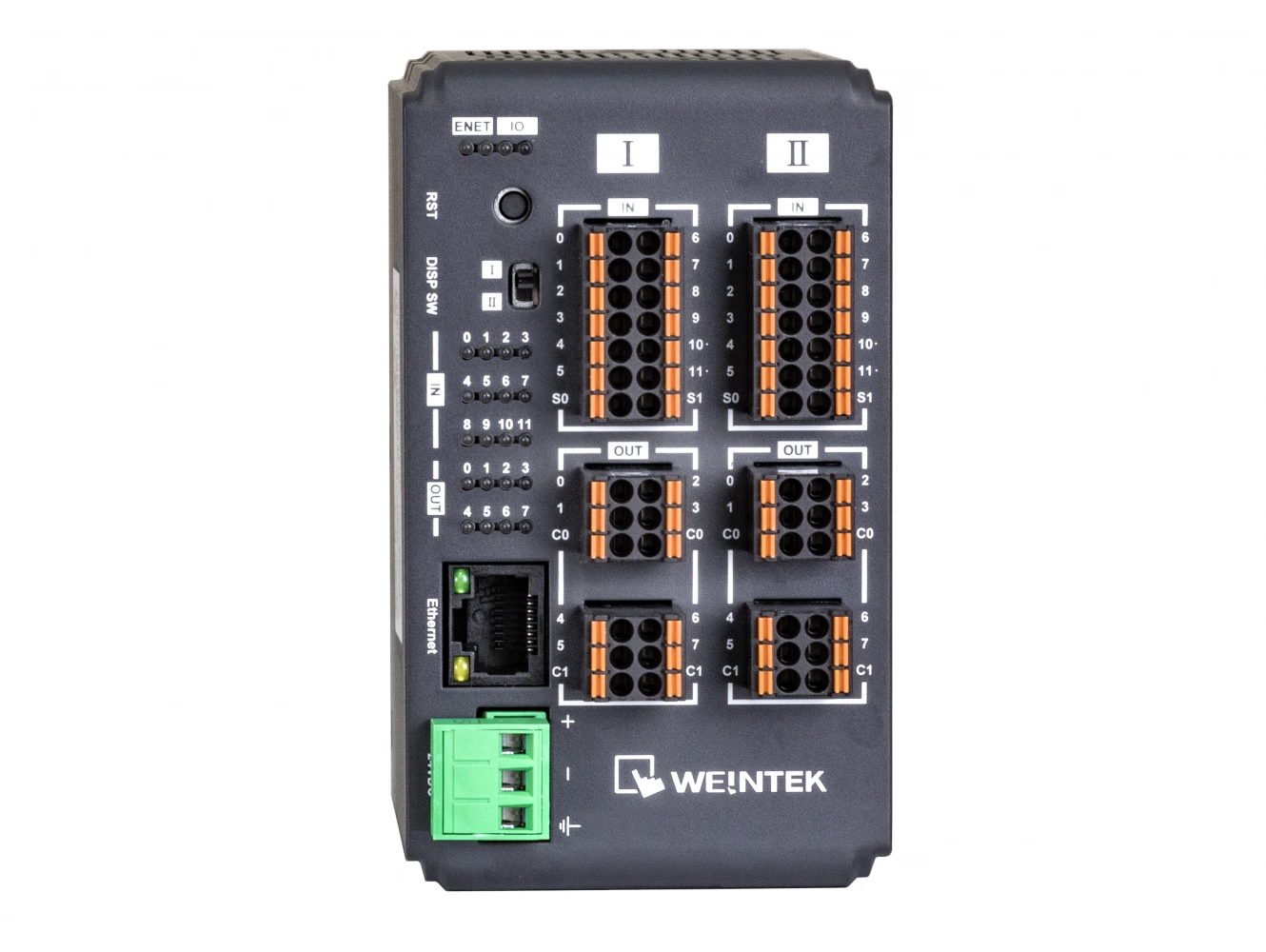

  • Входы/выходы: 24 цифровых входа (4 высокоскоростных) и 16 релейных выхода.
  • Возможность расширять конструкцию дополнительными цифровыми и аналоговыми модулями ввода-вывода, температурными модулями и импульсными модулями по мере необходимости.

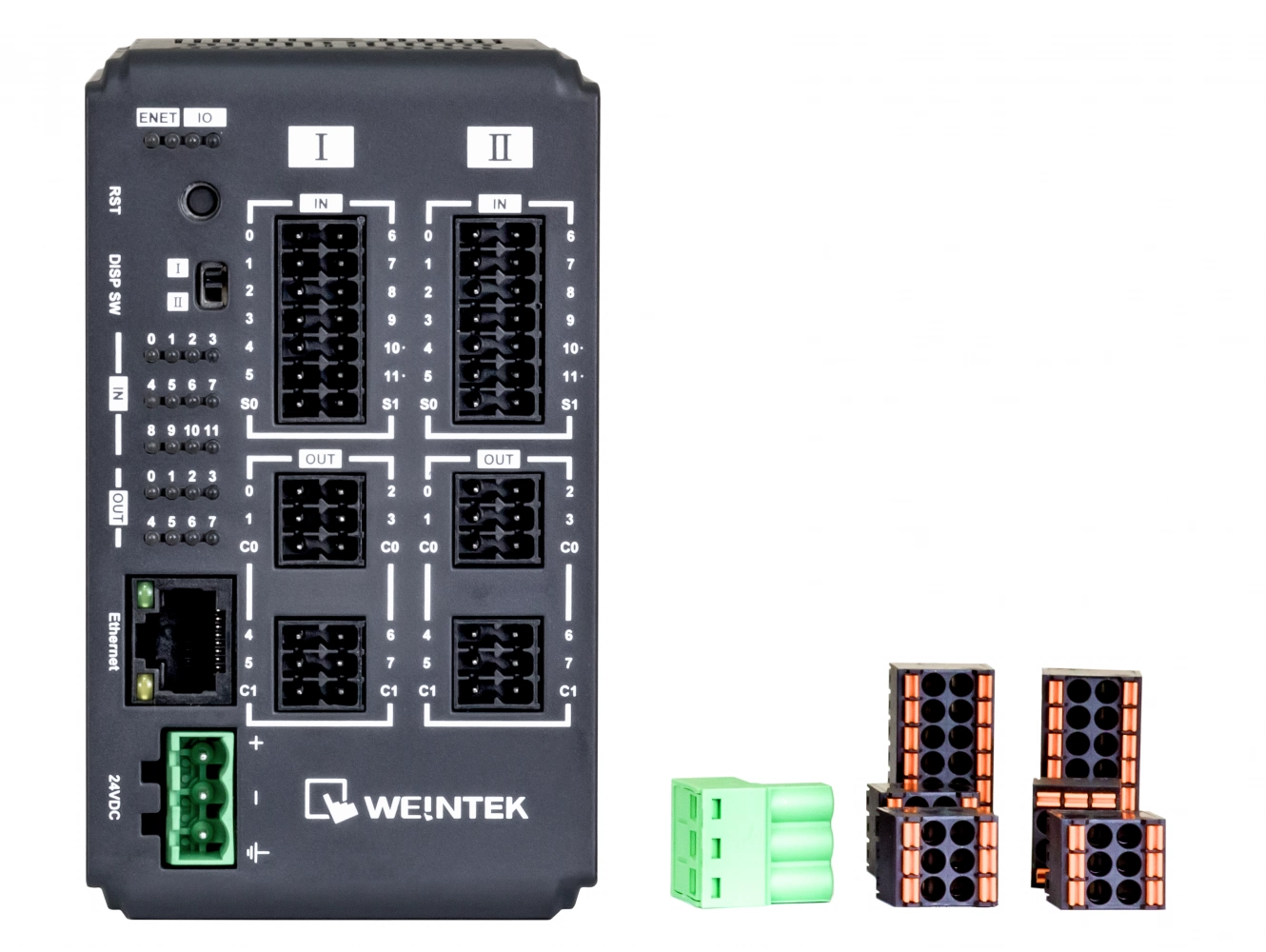

  • Входные и выходные разъемы имеют вставной тип, что значительно упрощает установку и подключение.

Модули ввода вывода Weintek

Дискретные модули
ввода вывода серии iR
iR-DI16-K iR-DM16-P iR-DM16-N iR-DQ16-P iR-DQ16-N iR-DQ8-R
Точки входа Количество точек 16 8 8 0 0 0
Тип (транзистор/реле) npn/pnp npn/pnp npn/pnp - - -
Точки выхода Количество точек 0 8 8 16 16 8
Тип (транзистор/реле) - pnp npn pnp npn Реле
Аналоговые модули
ввода вывода серии iR
iR-AI04-VI iR-AM06-VI iR-AQ04-VI iR-AI04-TR
Аналоговые входы (AI) 4 4 0 4
Аналоговые выходы (AO) 0 2 4 0
Модуль для управления движением
серии iR
iR-PU01-P
Входы 4 (3 A/B/Z фазы)
Выходы 4 (2 A/B фазы)

Технические характеристики коммуникационного модуля Weintek iR-ETN40R

Параметры

Интерфейсы
Количество портов 1
Скорость передачи данных 10/100 Mbps
Кабель для передачи данных Витая пара 4x2 (медный), категория 3 (10 Mbps), категория 5 (100 Mbps)
Расстояние между станциями 100 м между концентратором/коммутатором и шиной коммутационного модуля или между двумя шинами коммутационных модулей
Протоколы Modbus TCP Server, EtherNet/IP adapter
Максимальное количеств TCP/IP соединений 8 соединений
Электрическая изоляция Изоляция между сетью и логикой
Цифровые выходы
Количество выходов 16
Тип выхода Реле
Выходное напряжение 250VAC/30VDC
Выходной ток 2A на каждый канал (макс. 8A)
Время отклика 10ms
Изоляция Есть, электромагнитная изоляция
Цифровые входы
Количество входов 24
Изоляция Есть, оптическая
Стандартные входы Количество 20
Входная логика npn или pnp
Logic 1 Входное напряжение 15~28 VDC
Logic 0 Входное напряжение 0~5 VDC
Время ответа OFF->ON 5 мс
ON->OFF 1 мс
Входное сопротивление 5.6 KΩ
Высокоскоростные входы Количество 4
Входная логика pnp
Logic 1 Входное напряжение 15~28 VDC
Logic 0 Входное напряжение 0~5 VDC
Макс. входная частота 20KHz
Входное сопротивление 3 KΩ
Модули расширения
Количество шинных терминалов Зависит от мощности потребления
Цифровые точки входа Макс. 224 (Включая 24 встроенных. Максимально доступное количество 248.)
Цифровые точки выхода Макс. 112 (Включая 16 встроенных. Максимально доступное количество 128 точек.)
Аналоговый входной канал Макс. 64
Аналоговый выходной канал Макс. 64
Индикаторы
ENET Зеленый Индикатор статуса устройства
Красный Индикатор ошибки устройства
IO Зеленый Индикатор статуса модуля
Красный Индикатор ошибки модуля
Общие характеристики
Характеристики питания Питание 24 VDC (-15%/+20%)
Рассеиваемая мощность Номинальное значение 255mA@24VDC
Ток внутренней шины Макс.2A@5VDC
Потребление 526mA@5VDC
Электрическая изоляция Изоляция между логикой и питанием
Предохранитель 1.6A самовосстанавливающийся
Конструкционные характеристики Защитное покрытие печатной платы Есть
Материал корпуса Пластик
Габариты 64 x 109 x 81 мм
Вес (нетто) около 0.27 кг

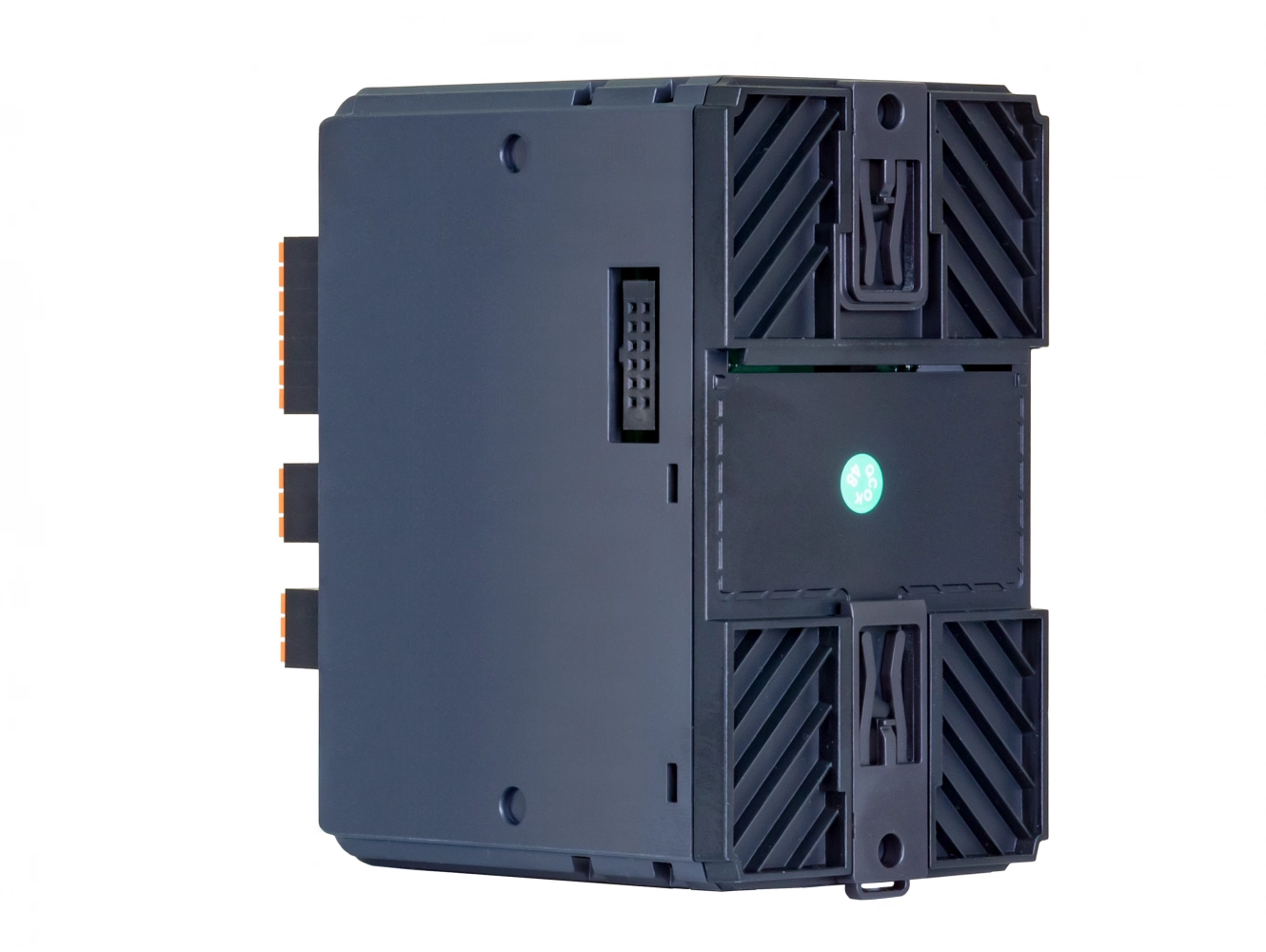

Крепление на DIN рейку 35 мм
Технические условия использования Степень защиты IP20
Температура хранения -20° ~ 70°C
Рабочая температура -10° ~ 60°C
Влажность 10% ~ 90% (без конденсата)
Сертификаты Электромагнитная устойчивость EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005

Ограничения

Ограничение подключаемых модулей

Потребление модулей

Тип Устройство Потребление Источник питания
ПЛК cMT-CTRL-01 550mA/2.75w 2A/10w
Коммуникационный модуль iR-ETN 220mA/1.1w 2A/10w
iR-ETN40R 520mA/2.6w 2A/10w
iR-ETN40P 350mA/1.75W 2A/10w
iR-COP 170mA/0.85w 2A/10w
iR-ECAT 270mA/1.35w 2A/10w
Дискретные модули ввода вывода iR-DM16-P 130mA/0.65w -
iR-DM16-N 130mA/0.65w -
iR-DQ08-R 220mA/1.1w -
iR-DQ16-N 205mA/1.02w -
iR-DQ16-P 196mA/0.984w -
iR-DI16-K 83mA/0.418w -
Аналоговые модули ввода вывода iR-AQ04-VI 65mA/0.325w -
iR-AI04-VI 70mA/0.35W -
iR-AM06-VI 70mA/0.35W -
iR-AI04-TR 65mA/0.325w -
Модуль движения iR-PU01-P 108mA/0.54 W -

При подключении нескольких модулей к коммуникационному модулю iR-ETN40R расcчитывайте потребление питания всей системы по формуле.
Пример расчета для 6 модулей iR-DQ08-R

Устройство Название Потребление Источник питания
Коммуникационный модуль iR-ETN40R 520mA 2A/10w
Модули ввода вывода iR-DQ08-R *6 220mA*6=1.32A X
Потребление системой Потребление: 0.520 A + 1.32 A = 1.840 A
Источник питания: 2 A > 1.840 A

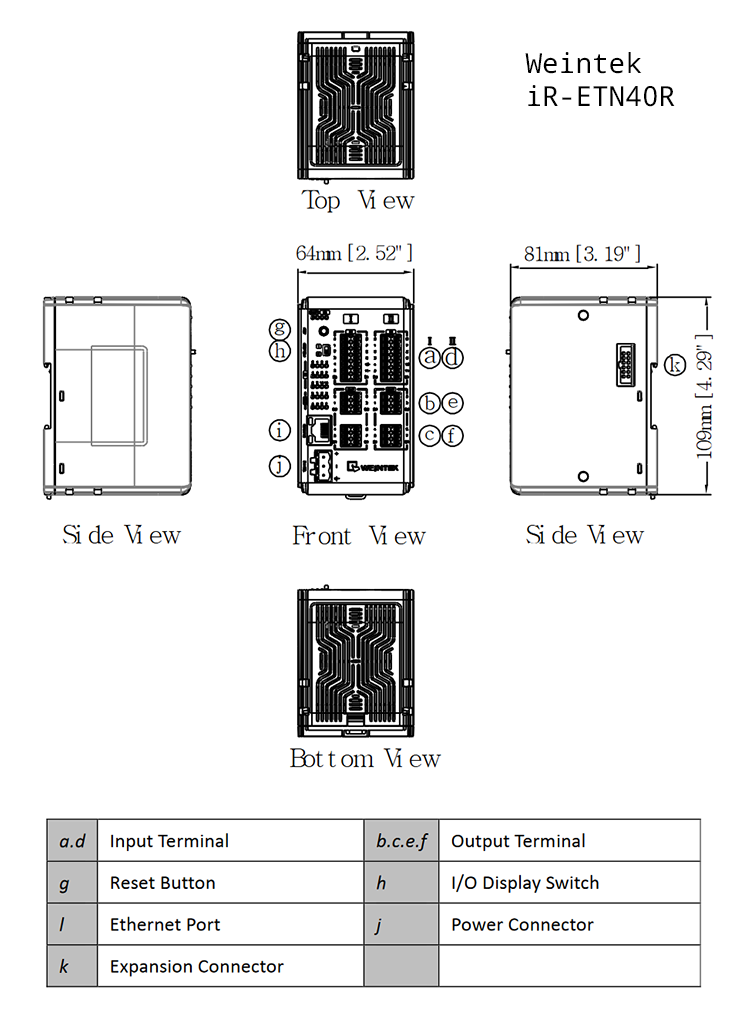

Габариты коммуникационного модуля Weintek iR-ETN40R

Габариты iR-ETN40R

Файлы для работы с Weintek iR-ETN40R

Файл Дата Размер Язык
20-12-2023 1000 КБ Eng
04-03-2024 2365 КБ Eng
04-03-2022 344 КБ Eng
23-04-2021 9.2 МБ
23-04-2021 28.3 МБ
Инструмент для настройки коммутационных модулей Weintek. С его помощью можно устанавливать IP адрес, настраивать параметры модуля, просматривать и редактировать значения переменных.
14-10-2022 8.5 МБ
20-02-2021 1.5 МБ Eng
11-03-2020 1.4 Мб Eng
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий.
Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений.
USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro
Eng
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
24-01-2024 30.42 МБ Eng
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
рус
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели.
При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.
07-02-2018 31.1 МБ Eng
