iR-ETN — коммуникационный модуль (coupler) для модульной системы ввода-вывода серии iR

1 USD = 58.4485 РУБ
iR-ETN
Запросить цену
в заказ
под заказ
Запросить цену
в заказ

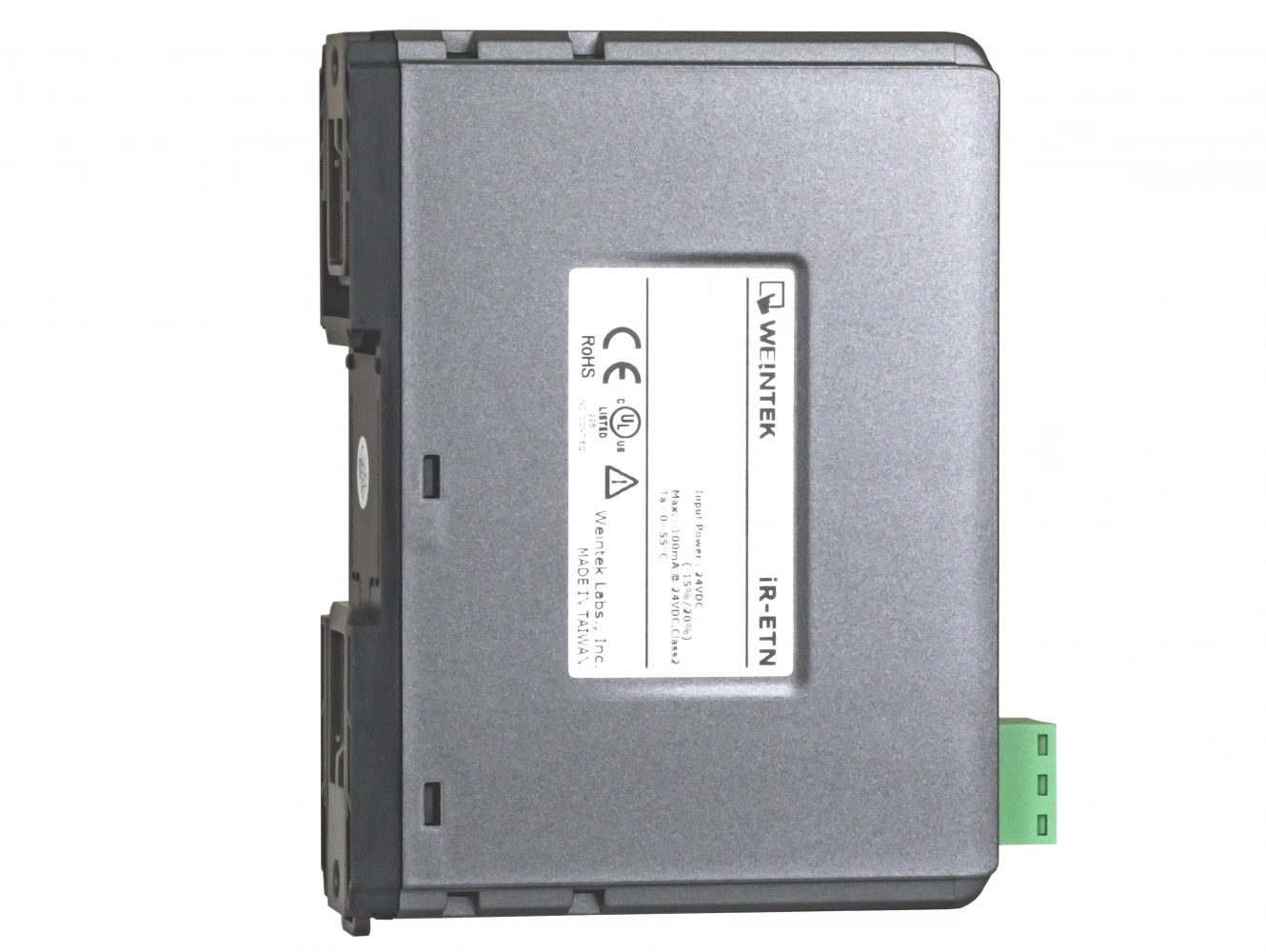

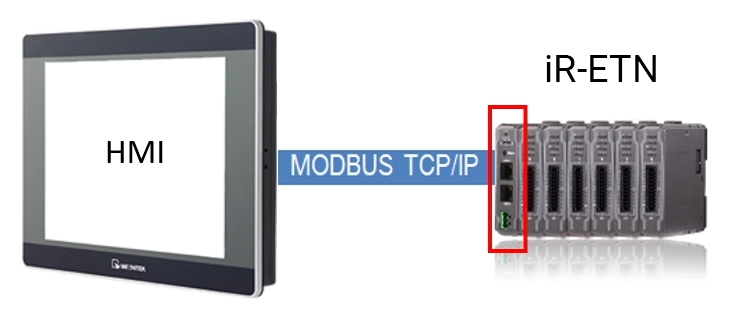

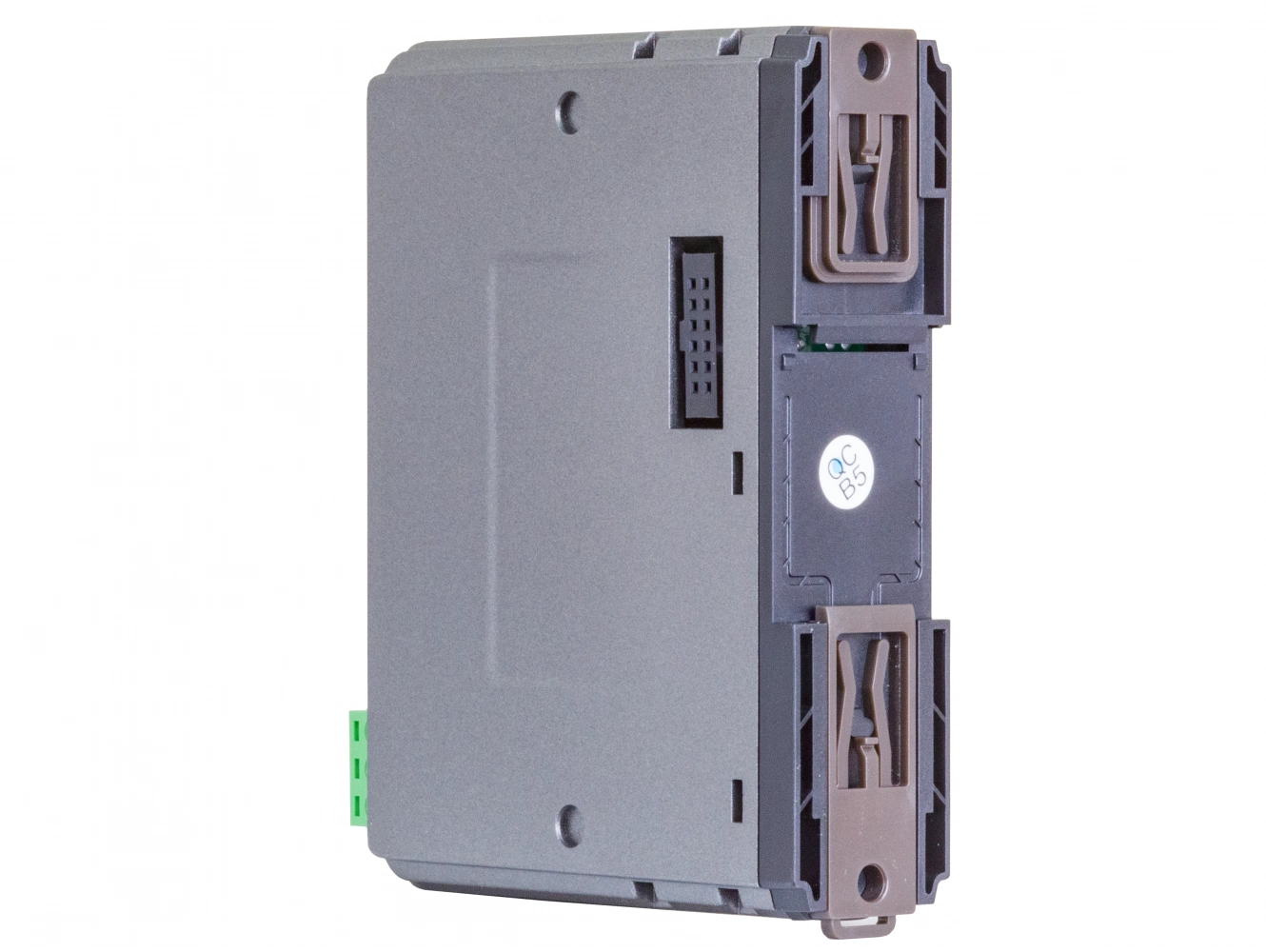

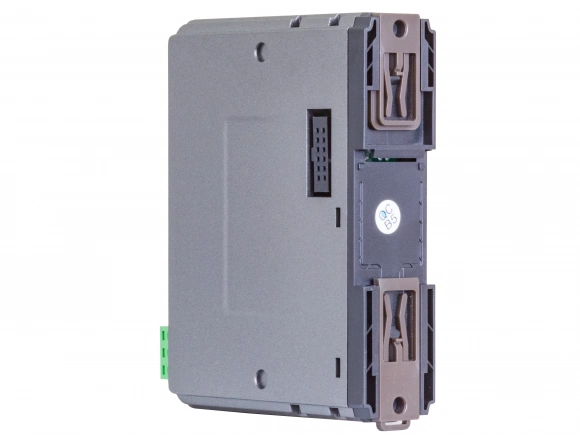

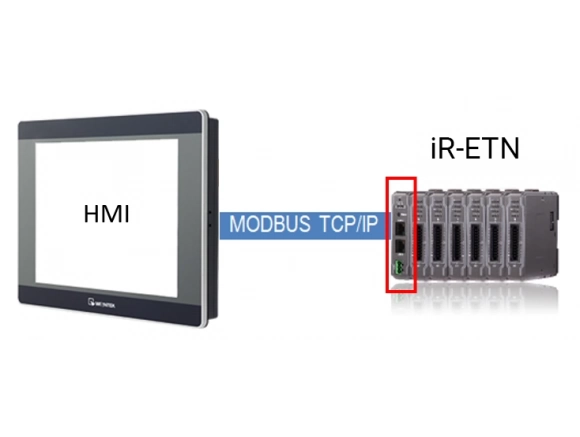

  • Коммуникационный модуль iR-ETN входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
  • Коммуникация по протоколу Modbus TCP/IP Server

Модули ввода вывода Weintek

Дискретные модули
ввода вывода серии iR
iR-DI16-K iR-DM16-P iR-DM16-N iR-DQ16-P iR-DQ16-N iR-DQ8-R
Точки входа Количество точек 16 8 8 0 0 0
Тип (транзистор/реле) npn/pnp npn/pnp npn/pnp - - -
Точки выхода Количество точек 0 8 8 16 16 8
Тип (транзистор/реле) - pnp npn pnp npn Реле
Аналоговые модули
ввода вывода серии iR
iR-AI04-VI iR-AM06-VI iR-AQ04-VI iR-AI04-TR
Аналоговые входы (AI) 4 4 0 4
Аналоговые выходы (AO) 0 2 4 0
Модуль для управления движением
серии iR
iR-PU01-P
Входы 4 (3 A/B/Z фазы)
Выходы 4 (2 A/B фазы)

Технические характеристики программируемого логического контроллера Weintek iR-ETN

Параметры

Характеристики Ethernet TCP/IP

Модули расширения
Дискретные точки ввода Максимум 512
Дискретные точки вывода Максимум 512
Аналоговые точки вывода Максимум 64
Аналоговые точки вывода Максимум 64

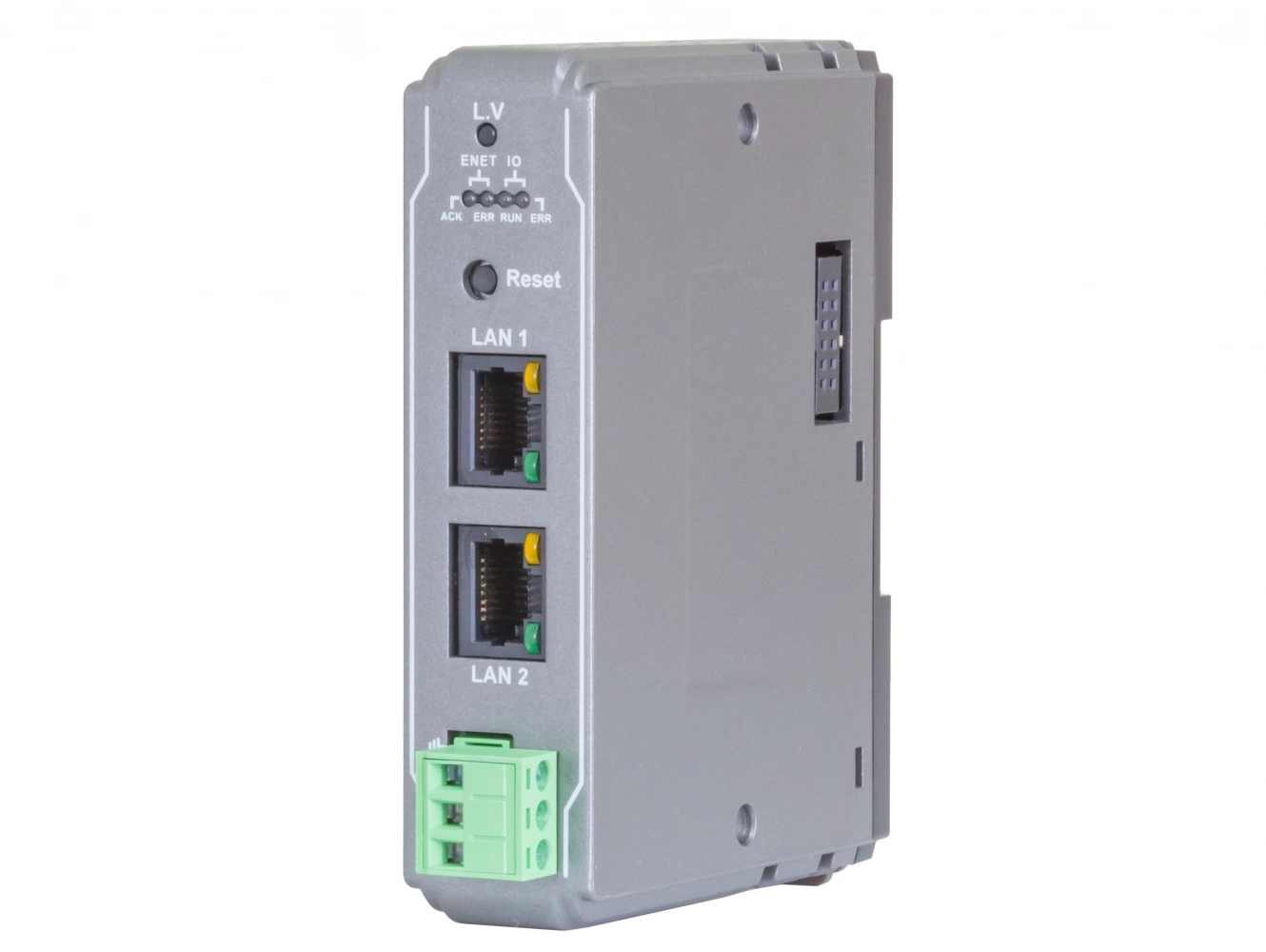

Индикаторы
ENET ACK(Зеленый) статус устройства
ENET ERR (Красный) ошибка устройства
L.V (Красный) низкое напряжение
IO RUN (Зеленый) Состояние модуля
IO ERR (Красный) Ошибка модуля
Скорость передачи данных 10/100 Mbps
Кабель для передачи данных Витая пара 4x2 (медный), категория 3 (10 Mbps), категория 5 (100 Mbps)
Расстояние между станциями 100 м между концентратором/коммутатором и шиной коммутационного модуля или между двумя шинами коммутационных модулей
Протокол Modbus TCP/IP
Максимальное количество TCP/IP соединений 8 соединений
Тип топологии «Шина», «Звезда»

Общие характеристики

Характеристики питания
Напряжение питания 24 VDC (-15%/+20%)
рассеиваемая мощность Номинальное значение 100mA@24VDC
Ток внутренней шины Макс.2A@5VDC
Потребление 220mA@5VDC
Электрическая изоляция Изоляция между сетью и логикой
Изоляция между логикой и питанием
Предохранитель 1.6A самовосстанавливающийся
Конструкционные характеристики
Защитное покрытие печатной платы Есть
Материал корпуса Пластик
Габариты 27x109x81 мм
Вес (нетто) около 0.15 кг
Крепление на DIN рейку 35 мм
Технические условия использования
Степень защиты IP20
Температура хранения -25 ~ +70 °C
Рабочая температура/Влажность 0 ~ +55 °C / 10%~90% (без конденсата)
Устойчивость к вибрации Соответствует EN 60068-2-6 / EN 60068-2-27
Крепление на DIN рейку 35 мм
Сертификаты Электромагнитная устойчивость EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

Ограничение подключаемых модулей

Потребление модулей

Тип Устройство Потребление Источник питания
Коммуникационный модуль iR-ETN 220mA/1.1w 2A/10w
iR-COP 170mA/0.85w 2A/10w
iR-ECAT 270mA/1.35w 2A/10w
Дискретные модули ввода вывода iR-DM16-P 130mA/0.65w -
iR-DM16-N 130mA/0.65w -
iR-DQ08-R 220mA/1.1w -
iR-DQ16-N 205mA/1.02w -
iR-DQ16-P 196mA/0.984w -
iR-DI16-K 83mA/0.418w -
Аналоговые модули ввода вывода iR-AQ04-VI 65mA/0.325w -
iR-AI04-VI 70mA/0.35W -
iR-AM06-VI 70mA/0.35W -
iR-AI04-TR 65mA/0.325w -

При подключении нескольких модулей к коммуникационному модулю COP, расчитывайте потребление питания всей системы по формуле.
Пример расчета для 8 модулей iR-DQ08-R

Устройство Название Потребление Источник питания
Коммуникационный модуль iR-COP 170mA/0.85w 2A/10w
Модули ввода вывода iR-DQ08-R (8 модулей) 220mA*8=1.76A X
Потребление системой Потребление: 170mA+1.76A=1.93A
Источник питания: 2A>1.93A

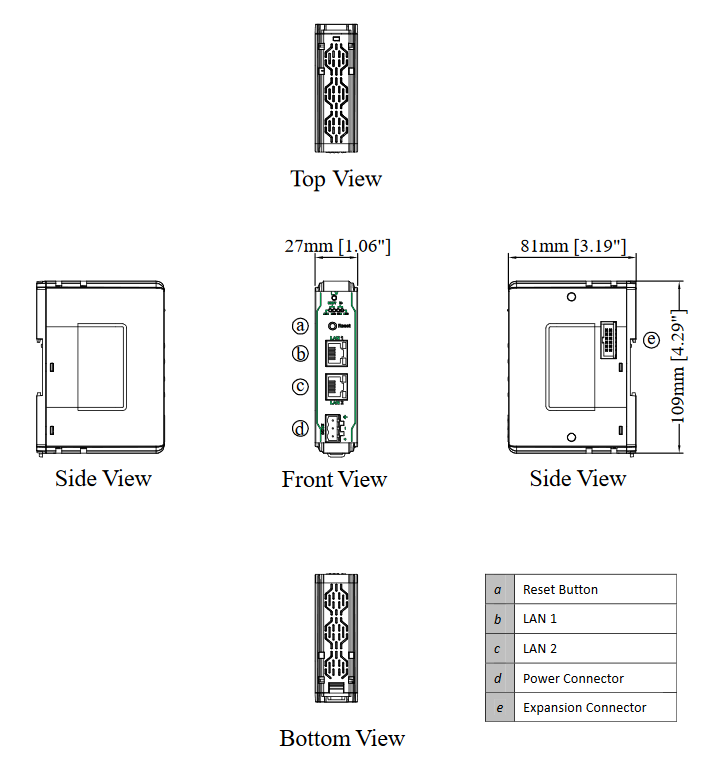

Габариты программируемого логического контроллера Weintek iR-ETN

Габариты iR-ETN

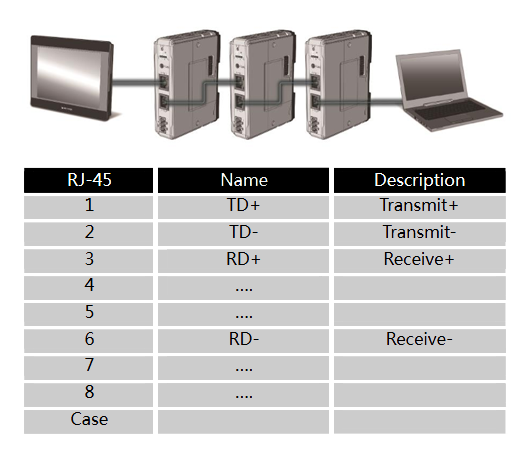

Схема соединения Weintek iR-ETN

Файлы для работы с Weintek iR-ETN

Файл Дата Размер Язык
26-12-2018 419 Кб Eng
27-03-2018 3.2 МБ
27-03-2018 6.7 МБ
14-10-2019 1.6 МБ Eng
Инструмент для настройки коммутационного модуля Weintek iR-ETN. С его помощью можно устанавливать IP адрес, настраивать параметры модуля, просматривать и редактировать значения переменных.
8.5 МБ
11-03-2020 1.4 Мб Eng
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий.
Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений.
USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro
Eng
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
13-08-2020 30.42 МБ Eng
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели.
При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.
07-02-2018 31.1 МБ Eng
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
