iR-ECAT — коммуникационный модуль (coupler) для модульной системы ввода вывода (coupler + digital i/o) серии iR от Weintek

1 USD = 58.4485 РУБ

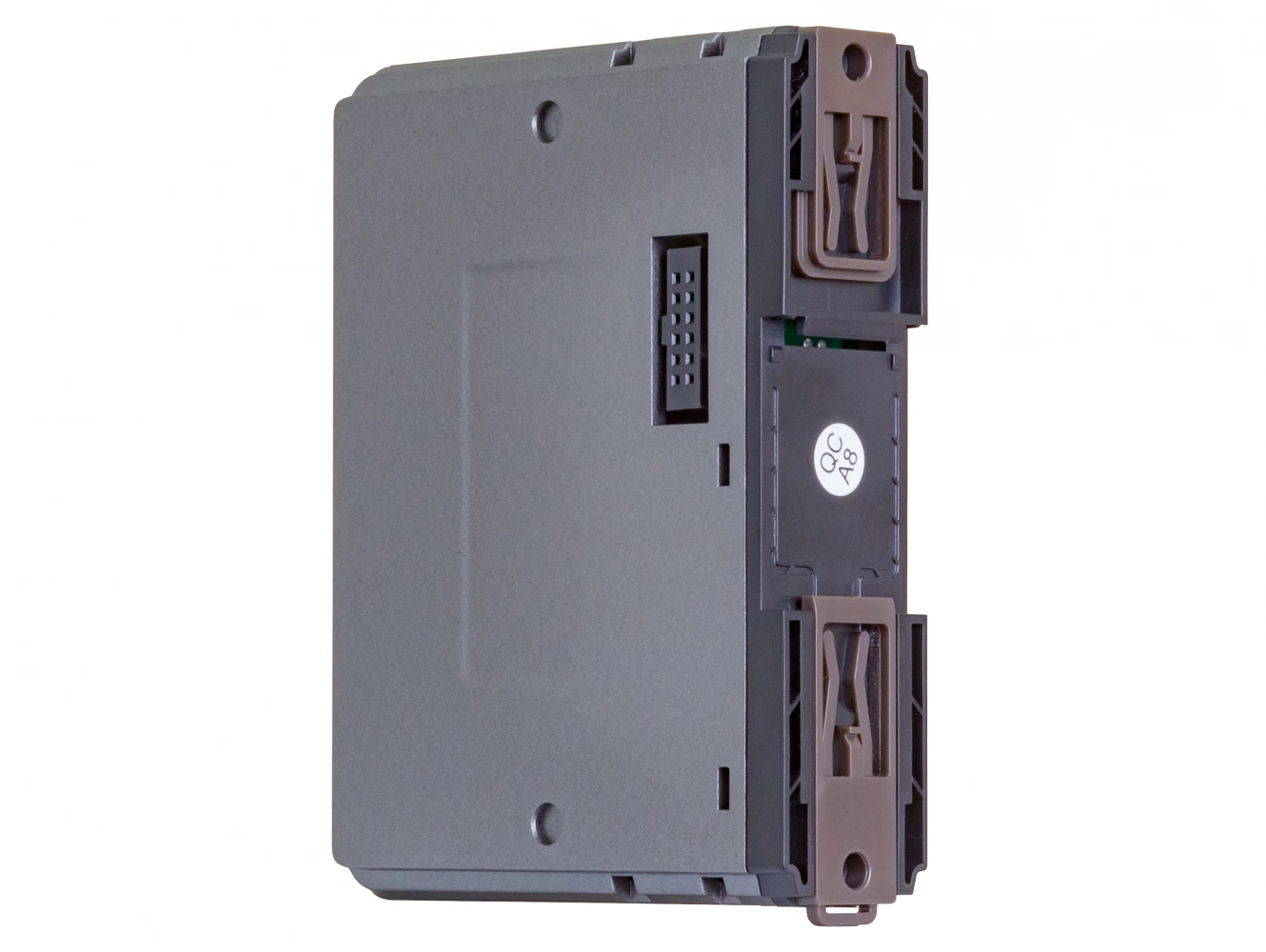

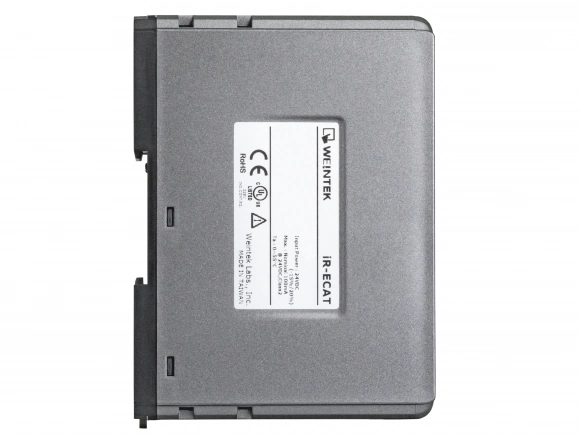

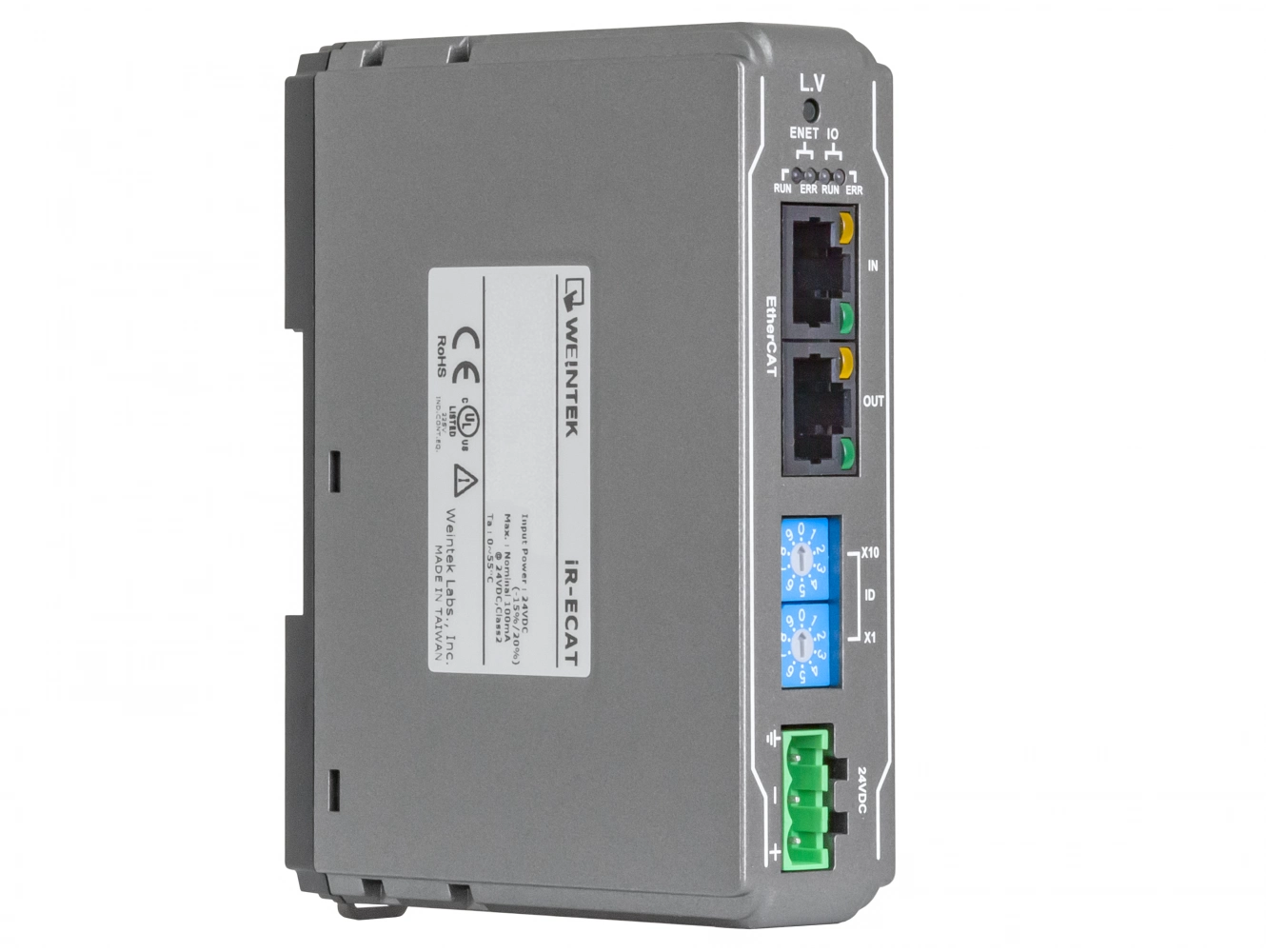

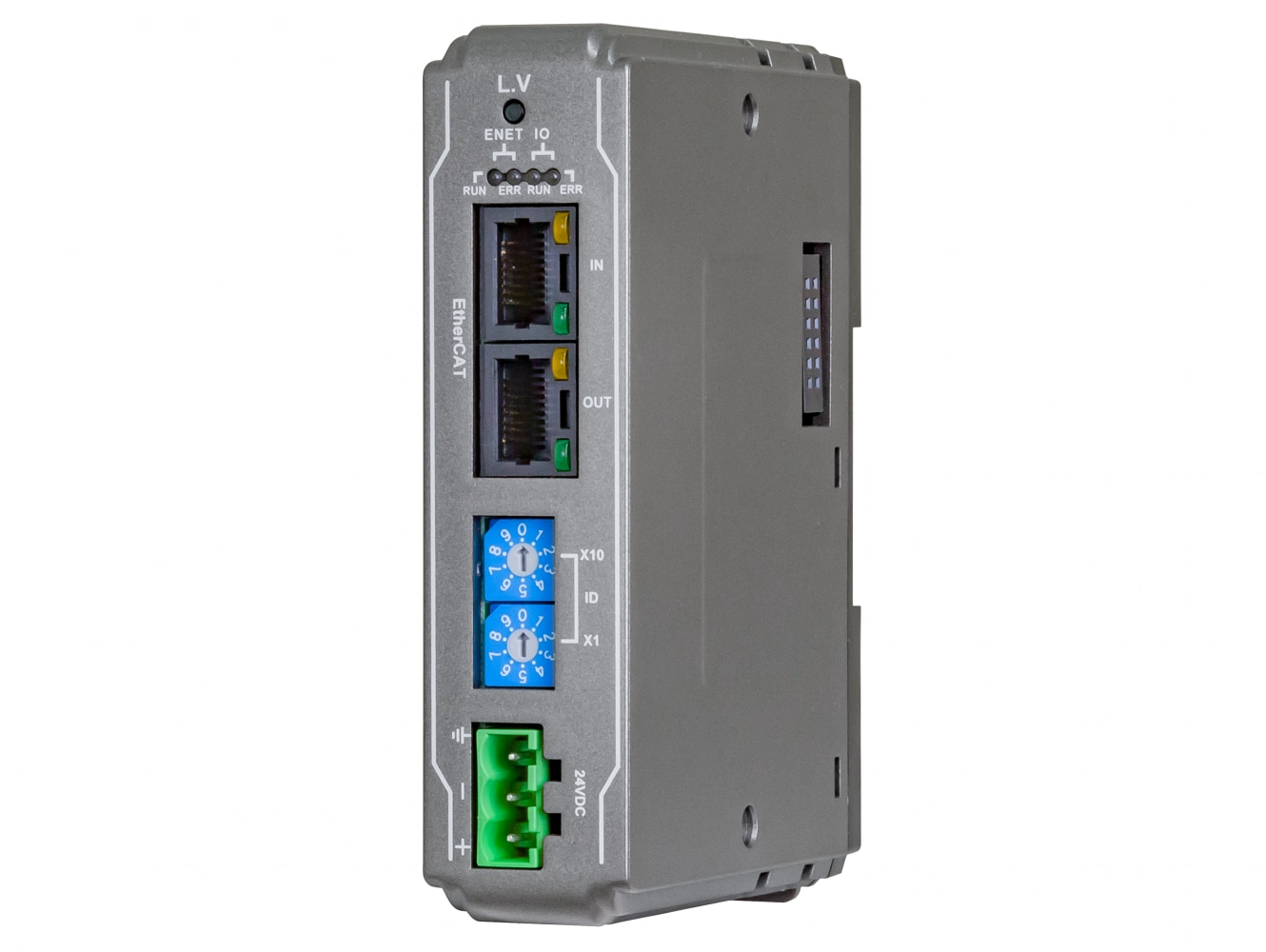

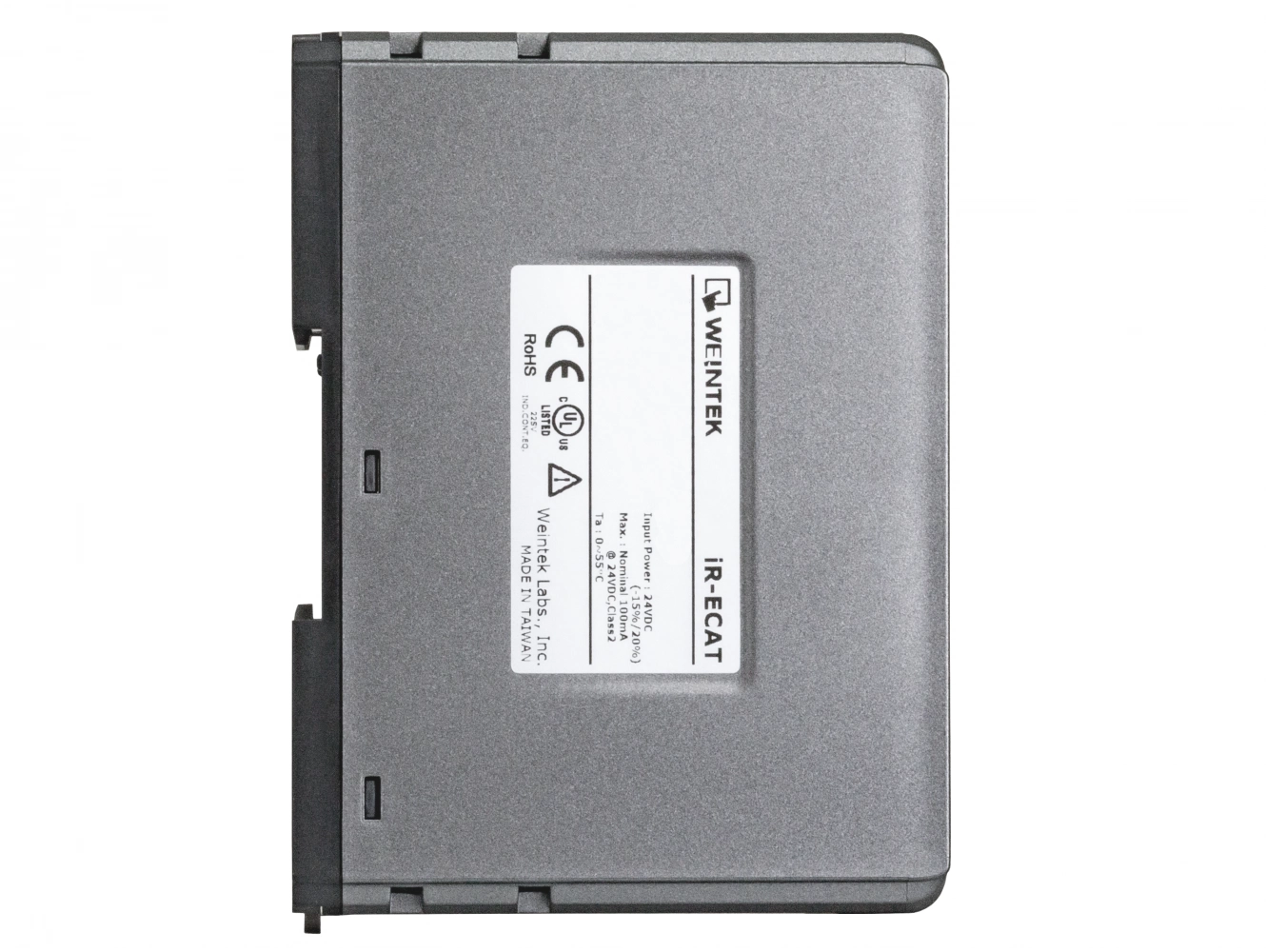

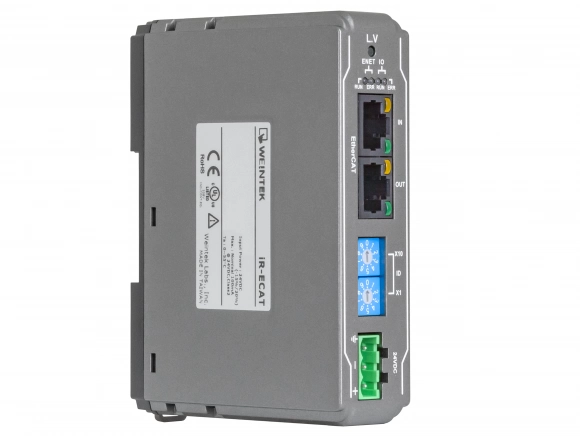

iR-ECAT
Запросить цену
в заказ
под заказ
Запросить цену
в заказ
  • Коммуникационный модуль iR-ECAT входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
  • Коммуникация по протоколу EtherCAT

Модули ввода вывода Weintek

Дискретные модули
ввода вывода серии iR
iR-DI16-K iR-DM16-P iR-DM16-N iR-DQ16-P iR-DQ16-N iR-DQ8-R
Точки входа Количество точек 16 8 8 0 0 0
Тип (транзистор/реле) npn/pnp npn/pnp npn/pnp - - -
Точки выхода Количество точек 0 8 8 16 16 8
Тип (транзистор/реле) - pnp npn pnp npn Реле
Аналоговые модули
ввода вывода серии iR
iR-AI04-VI iR-AM06-VI iR-AQ04-VI iR-AI04-TR
Аналоговые входы (AI) 4 4 0 4
Аналоговые выходы (AO) 0 2 4 0
Модуль для управления движением
серии iR
iR-PU01-P
Входы 4 (3 A/B/Z фазы)
Выходы 4 (2 A/B фазы)

Технические характеристики программируемого логического контроллера Weintek iR-ECAT

Параметры

Характеристики EtherCAT

Характеристика интерфейсов
Модель iR-ECAT
Модули расширения Количество подключенных модулей Расчитывается в зависимотсти от потребляемой мощьности
Дискретные точки ввода Максимум 256
Дискретные точки вывода Максимум 128
Аналоговые точки вывода Максимум 64
Аналоговые точки вывода Максимум 64
Индикаторы ECAT RUN(Зеленый) Статуса устройства
ECAT ERR(Красный) Ошибка устройства
L.V (Красный) низкое напряжение
IO RUN (Зеленый) Состояние модуля
IO ERR (Красный) Ошибка модуля
Скорость передачи данных 100 Mbps
Кабель 4 x 2 Медная витая пара; категория 5 (100 Mbps)
Растояние между узлами 100 метров
Протокол EtherCAT Slave
Mailbox COE - SDO запросы; SDO ответы
ETG стандарт ETG 5001

Общие характеристики

Характеристики питания
Напряжение питания 24 VDC (-15%/+20%)
рассеиваемая мощность Номинальное значение 850mA@24VDC
Ток внутренней шины Макс.2A@5VDC
Потребление 270mA@5VDC
Электрическая изоляция Изоляция между сетью и логикой
Изоляция между логикой и питанием
Предохранитель 1.6A самовосстанавливающийся
Конструкционные характеристики
Защитное покрытие печатной платы Есть
Материал корпуса Пластик
Габариты 27x109x81 мм
Вес (нетто) около 0.15 кг
Крепление на DIN рейку 35 мм
Технические условия использования
Степень защиты IP20
Температура хранения -25 ~ +70 °C
Рабочая температура/Влажность 0 ~ +55 °C / 10%~90% (без конденсата)
Устойчивость к вибрации Соответствует EN 60068-2-6 / EN 60068-2-27
Крепление на DIN рейку 35 мм
Соединение Поперечное сечение: 0.5мм ... 2.5мм, витая пара, AWG 26-12
Сертификаты Электромагнитная устойчивость EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

Ограничение подключаемых модулей

Потребление модулей

Тип Устройство Потребление Источник питания
Коммуникационный модуль iR-ETN 220mA/1.1w 2A/10w
iR-COP 170mA/0.85w 2A/10w
iR-ECAT 270mA/1.35w 2A/10w
Дискретные модули ввода вывода iR-DM16-P 130mA/0.65w -
iR-DM16-N 130mA/0.65w -
iR-DQ08-R 220mA/1.1w -
iR-DQ16-N 205mA/1.02w -
iR-DQ16-P 196mA/0.984w -
iR-DI16-K 83mA/0.418w -
Аналоговые модули ввода вывода iR-AQ04-VI 65mA/0.325w -
iR-AI04-VI 70mA/0.35W -
iR-AM06-VI 70mA/0.35W -
iR-AI04-TR 65mA/0.325w -

При подключении нескольких модулей к коммуникационному модулю COP, расчитывайте потребление питания всей системы по формуле.
Пример расчета для 8 модулей iR-DQ08-R

Устройство Название Потребление Источник питания
Коммуникационный модуль iR-COP 170mA/0.85w 2A/10w
Модули ввода вывода iR-DQ08-R (8 модулей) 220mA*8=1.76A X
Потребление системой Потребление: 170mA+1.76A=1.93A
Источник питания: 2A>1.93A

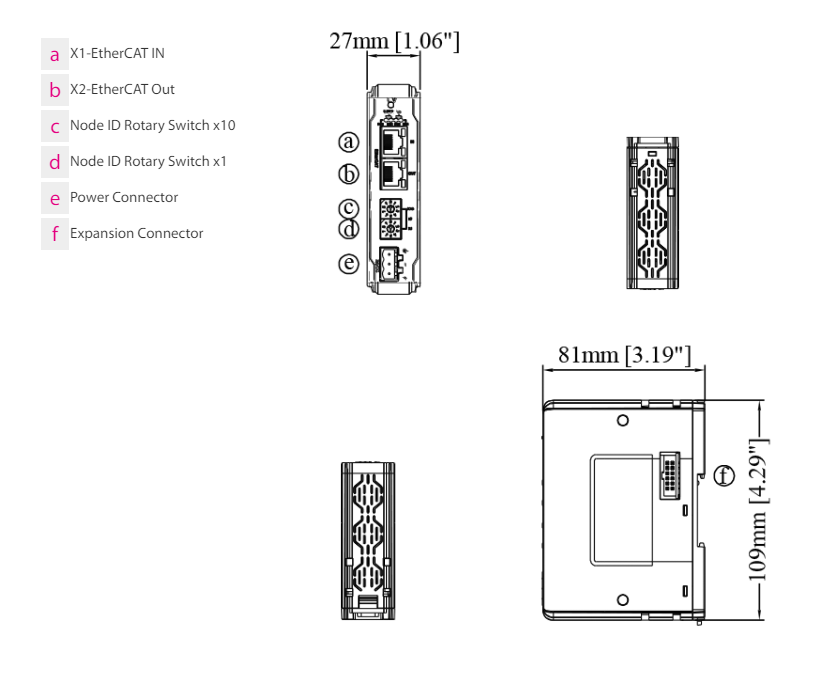

Габариты программируемого логического контроллера Weintek iR-ECAT

Габариты iR-ECAT

Файлы для работы с Weintek iR-ECAT

Файл Дата Размер Язык
21-05-2019 394 Кб Eng
07-05-2019 2.6 МБ Eng
11-03-2020 1.4 Мб Eng
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий.
Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений.
USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro
Eng
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
13-08-2020 30.42 МБ Eng
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели.
При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.
07-02-2018 31.1 МБ Eng
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
рус
