iR-COP — коммуникационный модуль (coupler) для модульной системы ввода вывода (coupler + digital i/o) серии iR от Weintek

1 USD = 96.9483 РУБ
iR-COP
185 $
17935
В заказ
Weintek       Серия: iR
185 $
17935
Цена указана с учетом НДС
В заказ

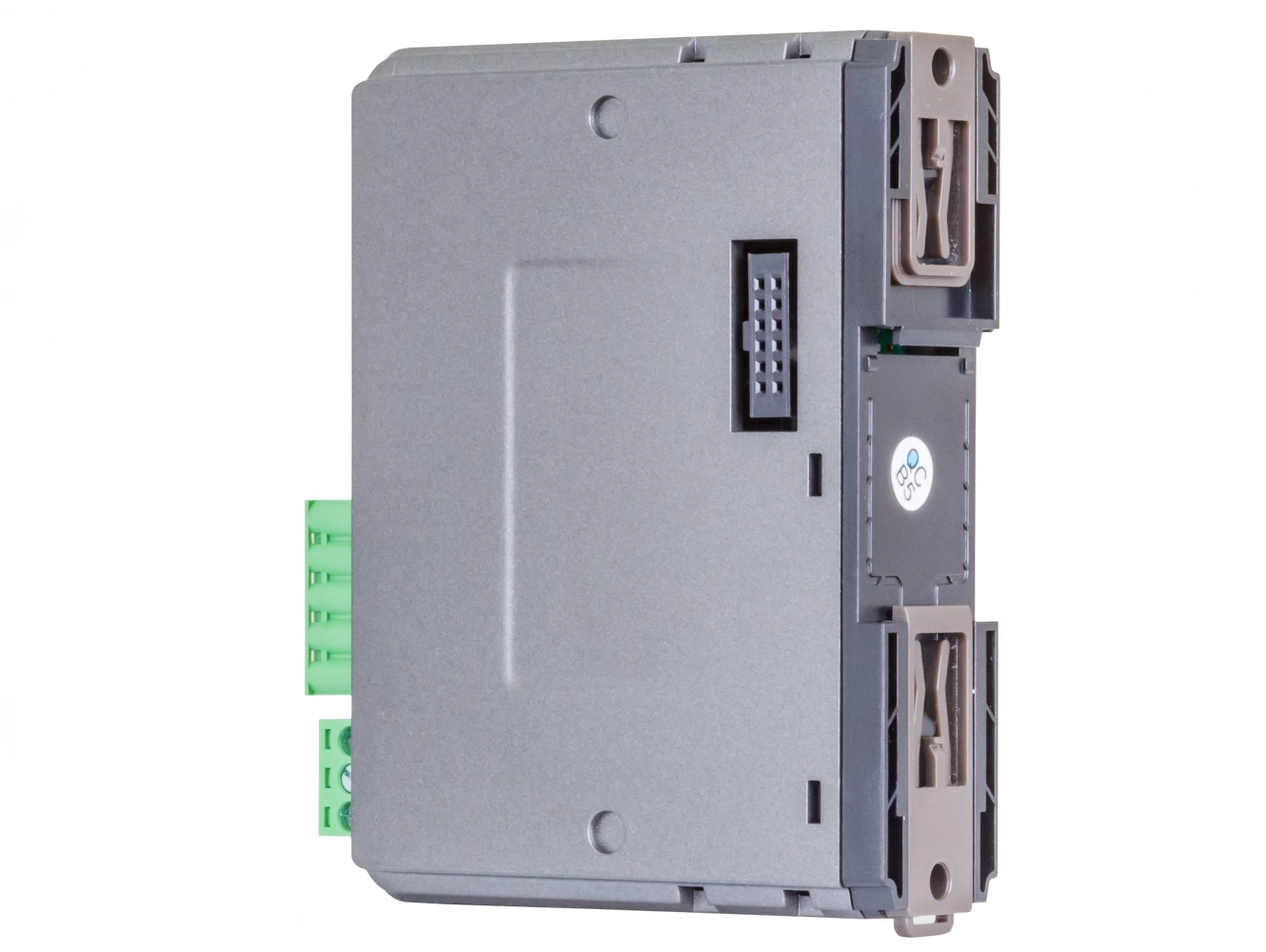

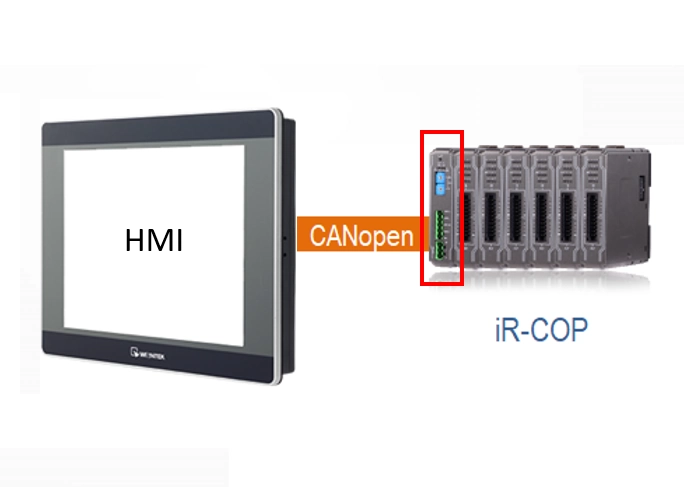

  • Коммуникационный модуль iR-COP входит в состав в модульной системы дистанционного ввода-вывода (Remote I/O)
  • Коммуникация по протоколу CANopen

Модули ввода вывода Weintek

Дискретные модули
ввода вывода серии iR
iR-DI16-K iR-DM16-P iR-DM16-N iR-DQ16-P iR-DQ16-N iR-DQ8-R
Точки входа Количество точек 16 8 8 0 0 0
Тип (транзистор/реле) npn/pnp npn/pnp npn/pnp - - -
Точки выхода Количество точек 0 8 8 16 16 8
Тип (транзистор/реле) - pnp npn pnp npn Реле
Аналоговые модули
ввода вывода серии iR
iR-AI04-VI iR-AM06-VI iR-AQ04-VI iR-AI04-TR
Аналоговые входы (AI) 4 4 0 4
Аналоговые выходы (AO) 0 2 4 0
Модуль для управления движением
серии iR
iR-PU01-P
Входы 4 (3 A/B/Z фазы)
Выходы 4 (2 A/B фазы)

Технические характеристики коммуникационного модуля Weintek iR-COP

Параметры

Характеристики CANopen

Модули расширения
Дискретные точки ввода Максимум 512
Дискретные точки вывода Максимум 512
Аналоговые точки вывода Максимум 64
Аналоговые точки вывода Максимум 64

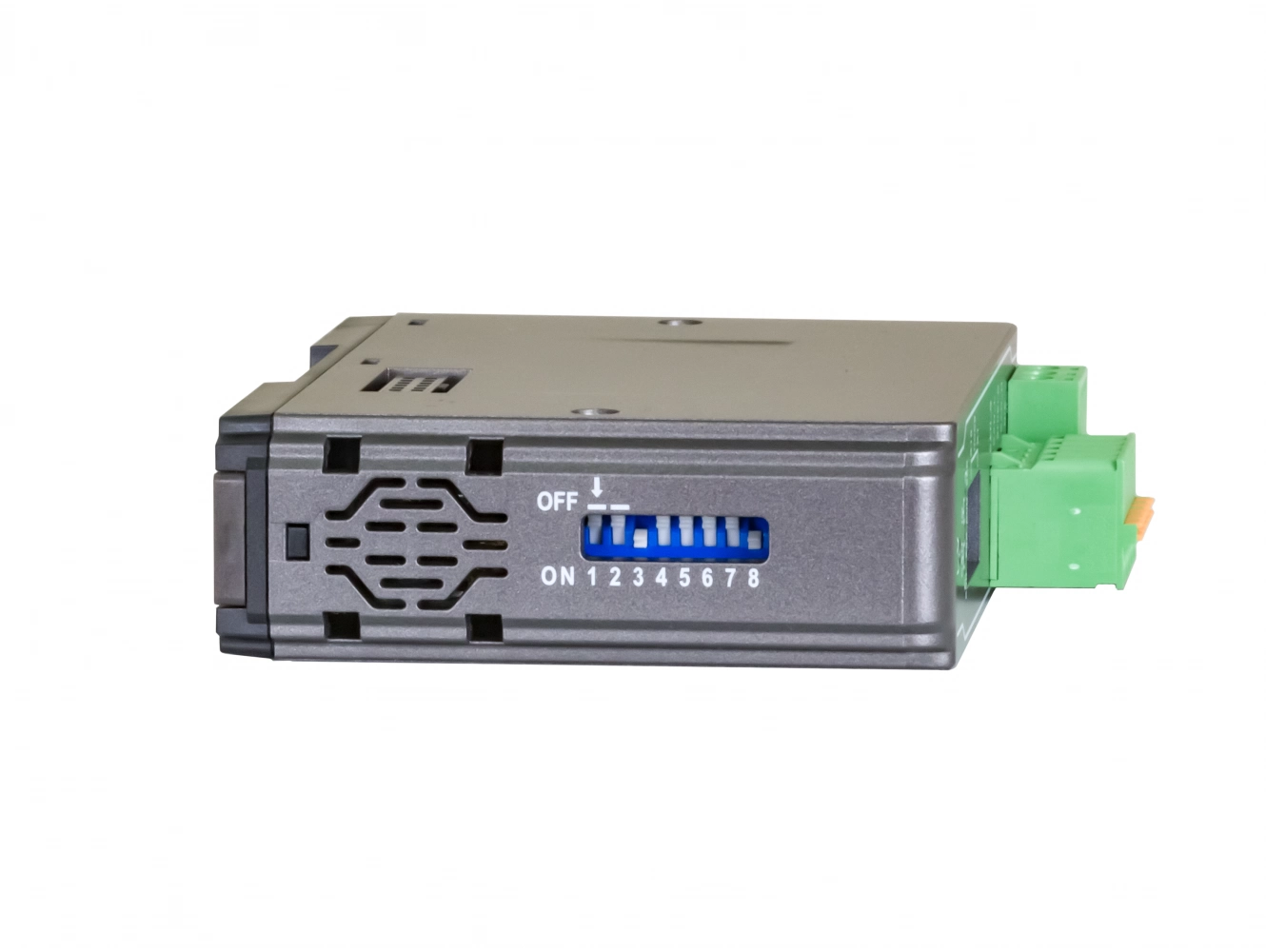

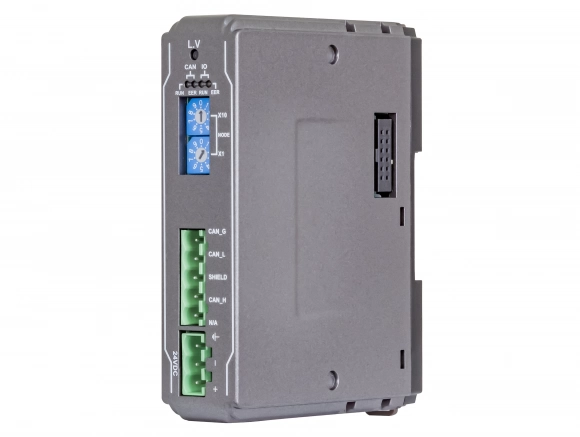

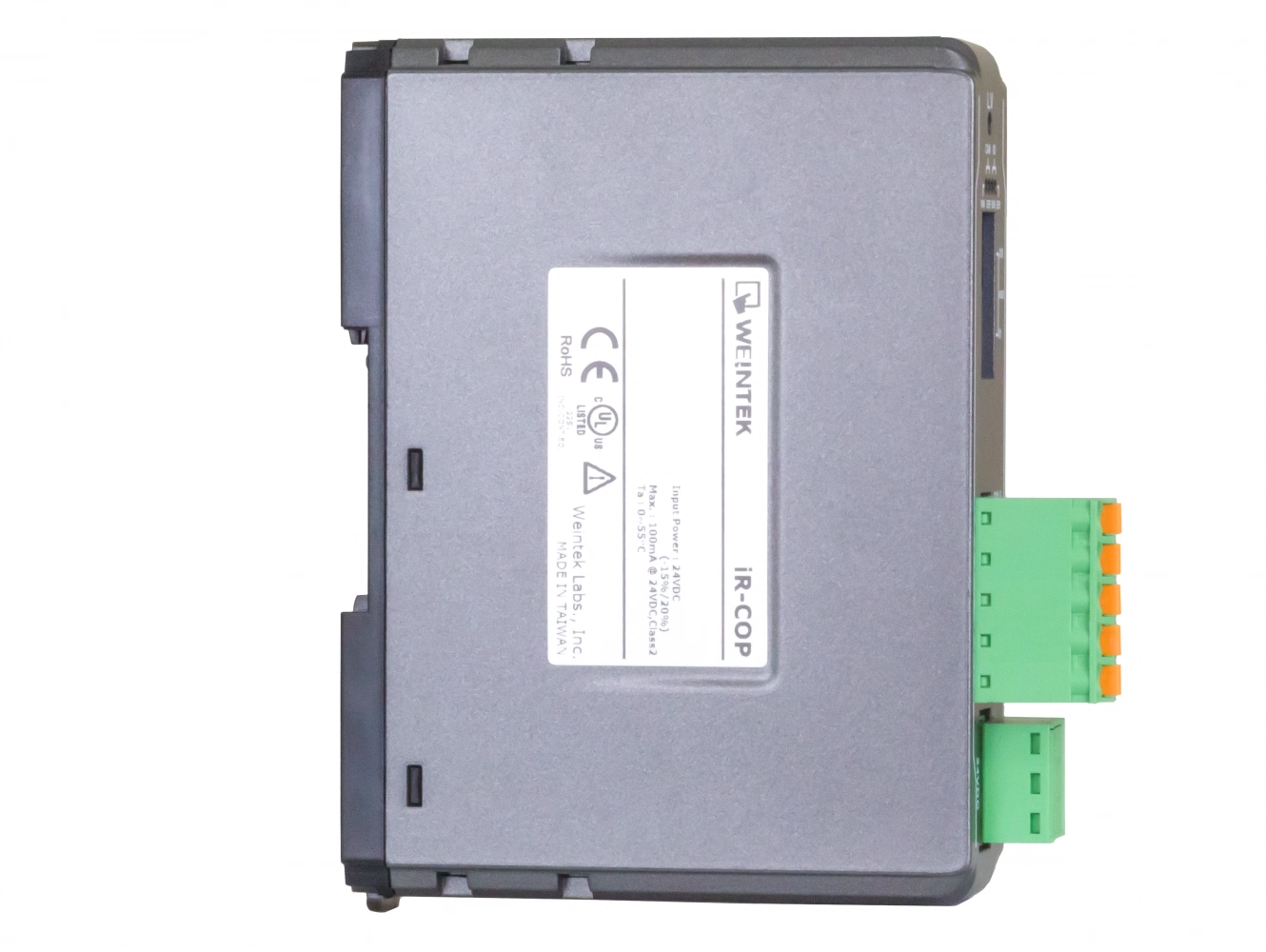

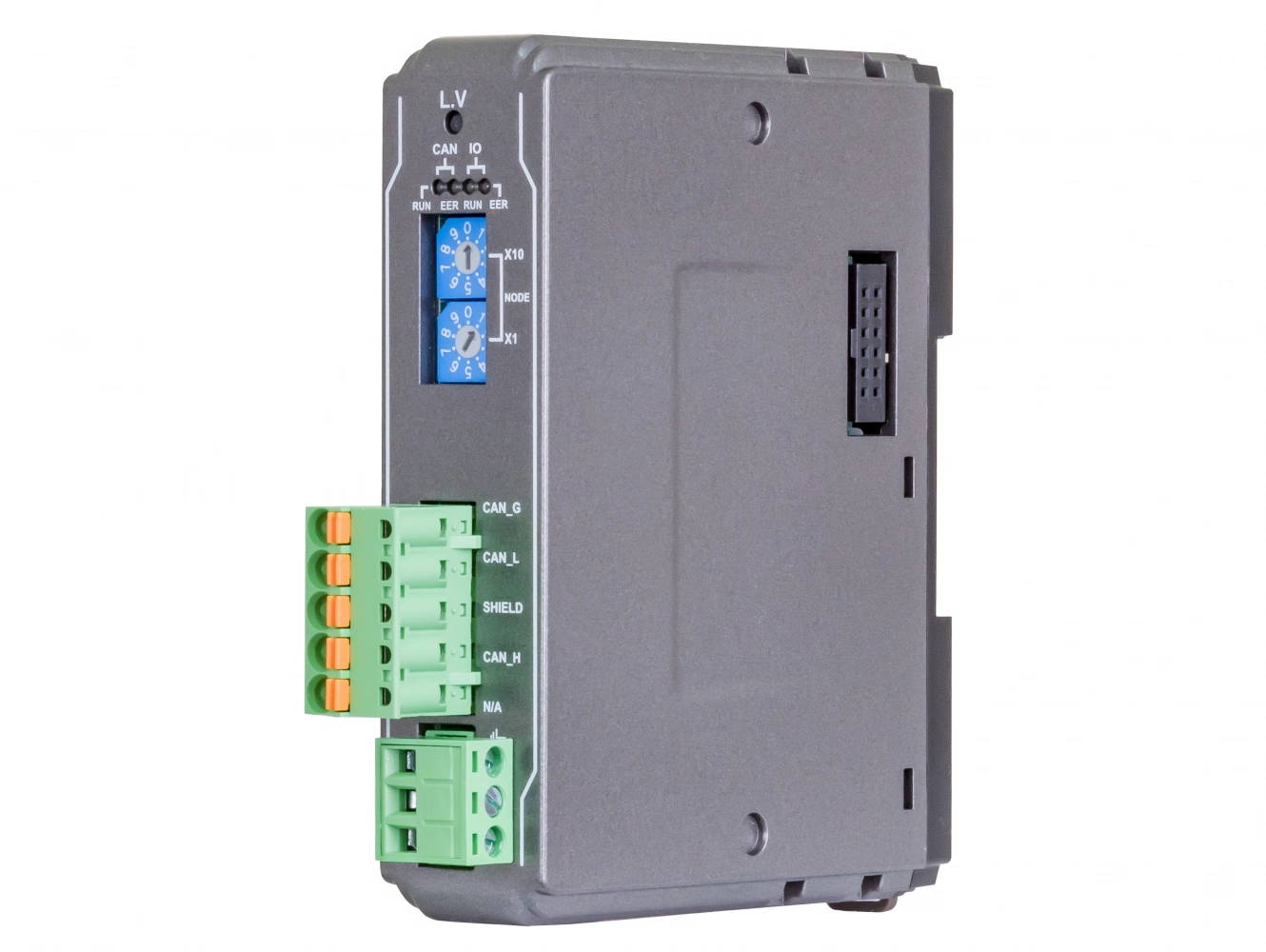

Индикаторы
CAN RUN(Зеленый) статус CANopen
CAN ERR (Красный) ошибка CANopen
L.V (Красный) низкое напряжение
IO RUN (Зеленый) Состояние модуля
IO ERR (Красный) Ошибка модуля
Скорость передачи данных 1M 800K 500K 250K 125K 100K 50K
Длина кабеля 20м 50м 100м 250м 500м 600м 1000м
Диапазон номеров устройств 1~99
Количество объектов PDO для передачи данных процесса (CANopen) 8 - передача, 8 - получение
Режимы обработки данных synchronous (синхронизация), event driven(по событию), event timer (по таймеру), polling (опросный)
Количество доступных объектов SDO для обращения к папке объектов подключенного устройства (CANopen) 1 стандартный SDO
Bus Connection (шинное соединение) 1x openstyle connector (клеммный соединитель, пятиконтактный разъем входит в комплект)
Дополнительные особенности CANopen life/node guarding (защита узла), heartbeat (сердцебиение, контрольное тактирование), emergency object (авральный объект), variables mapping (сопоставление переменных), store/restore (сохранение/восстановление), output error mode (режим вывода ошибок)

Общие характеристики

Характеристики питания
Напряжение питания 24 VDC (-15%/+20%)
рассеиваемая мощность Номинальное значение 100mA@24VDC
Ток внутренней шины Макс.2A@5VDC
Потребление 170mA@5VDC
Электрическая изоляция Изоляция между сетью и логикой
Изоляция между логикой и питанием
Предохранитель 1.6A самовосстанавливающийся
Конструкционные характеристики
Защитное покрытие печатной платы Есть
Материал корпуса Пластик
Габариты 27x109x81 мм
Вес (нетто) около 0.15 кг
Крепление на DIN рейку 35 мм
Технические условия использования
Степень защиты IP20
Температура хранения -25 ~ +70 °C
Рабочая температура/Влажность 0 ~ +55 °C / 10%~90% (без конденсата)
Устойчивость к вибрации Соответствует EN 60068-2-6 / EN 60068-2-27
Крепление на DIN рейку 35 мм
Соединение Поперечное сечение: 0.5мм ... 2.5мм, витая пара, AWG 26-12
Сертификаты Электромагнитная устойчивость EN 55032: 2012+AC: 2013, Class A
EN 61000-6-4: 2007+A1:2011
EN 55024: 2010+A1: 2015
EN 61000-6-2:2005

Ограничения

Ограничение подключаемых модулей

Потребление модулей

Тип Устройство Потребление Источник питания
ПЛК cMT-CTRL-01 550mA/2.75w 2A/10w
Коммуникационный модуль iR-ETN 220mA/1.1w 2A/10w
iR-ETN40R 520mA/2.6w 2A/10w
iR-COP 170mA/0.85w 2A/10w
iR-ECAT 270mA/1.35w 2A/10w
Дискретные модули ввода вывода iR-DM16-P 130mA/0.65w -
iR-DM16-N 130mA/0.65w -
iR-DQ08-R 220mA/1.1w -
iR-DQ16-N 205mA/1.02w -
iR-DQ16-P 196mA/0.984w -
iR-DI16-K 83mA/0.418w -
Аналоговые модули ввода вывода iR-AQ04-VI 65mA/0.325w -
iR-AI04-VI 70mA/0.35W -
iR-AM06-VI 70mA/0.35W -
iR-AI04-TR 65mA/0.325w -

При подключении нескольких модулей к коммуникационному модулю COP, расчитывайте потребление питания всей системы по формуле.
Пример расчета для 8 модулей iR-DQ08-R

Устройство Название Потребление Источник питания
Коммуникационный модуль iR-COP 170mA/0.85w 2A/10w
Модули ввода вывода iR-DQ08-R (8 модулей) 220mA*8=1.76A X
Потребление системой Потребление: 170mA+1.76A=1.93A
Источник питания: 2A>1.93A

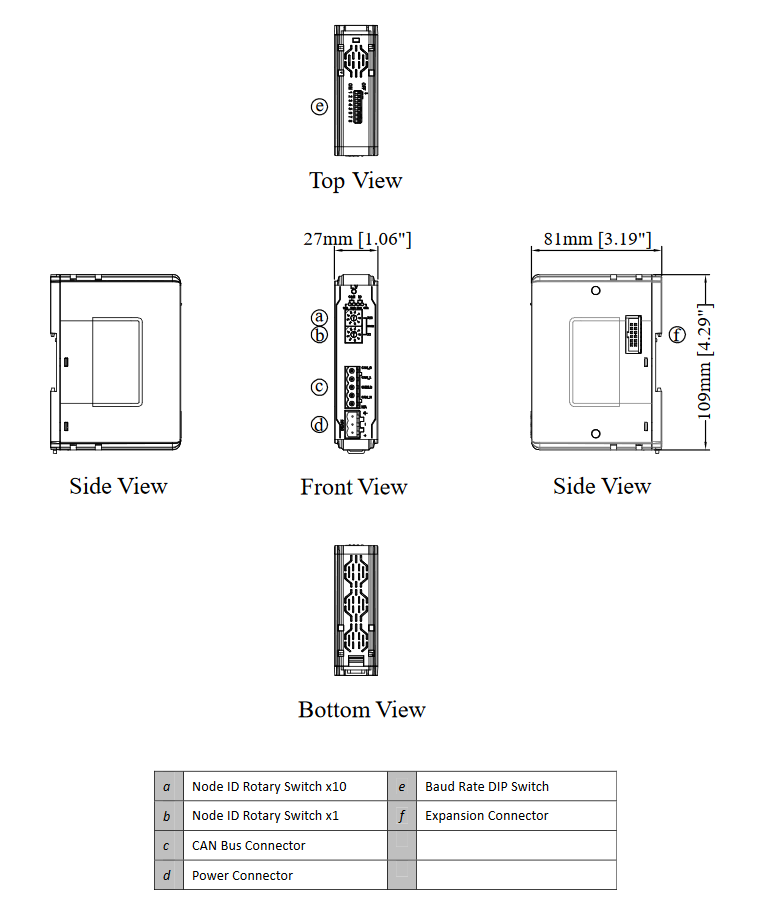

Габариты коммуникационного модуля Weintek iR-COP

Габариты iR-COP

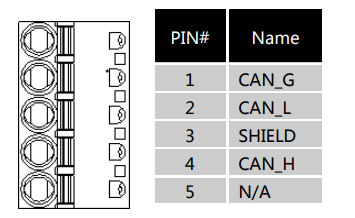

Схема соединения Weintek iR-COP

Файлы для работы с Weintek iR-COP

Файл Тип Дата Размер Язык Сорт
SLDPRT 06.10.2022 2.8 МБ 400
STEP 06.10.2022 8.8 МБ 400
PDF 07.03.2022 1.6 МБ Eng 300
PDF 20.05.2019 382 Кб Eng 200
PDF 11.03.2020 1.4 Мб Eng 300
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели.
При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства.
pdf Eng 1900
pdf 02.09.2024 6.37 MB eng 600
pdf 18.01.2023 345.66 KB eng 200
eds 14.10.2022 928.67 KB eng 700
pdf 22.03.2022 1.57 MB eng 300
rar 10.11.2022 4.66 MB eng 400
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий.
Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений.
USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro
zip [17.07.2024] [853.48 MB] eng1450
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
pdf 30.09.2024 eng1500
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
WEB [30.09.2024] Eng1550

Статьи о iR-COP

Краткое описание модулей ввода/вывода, каплеры и ПЛК от Weintek...
