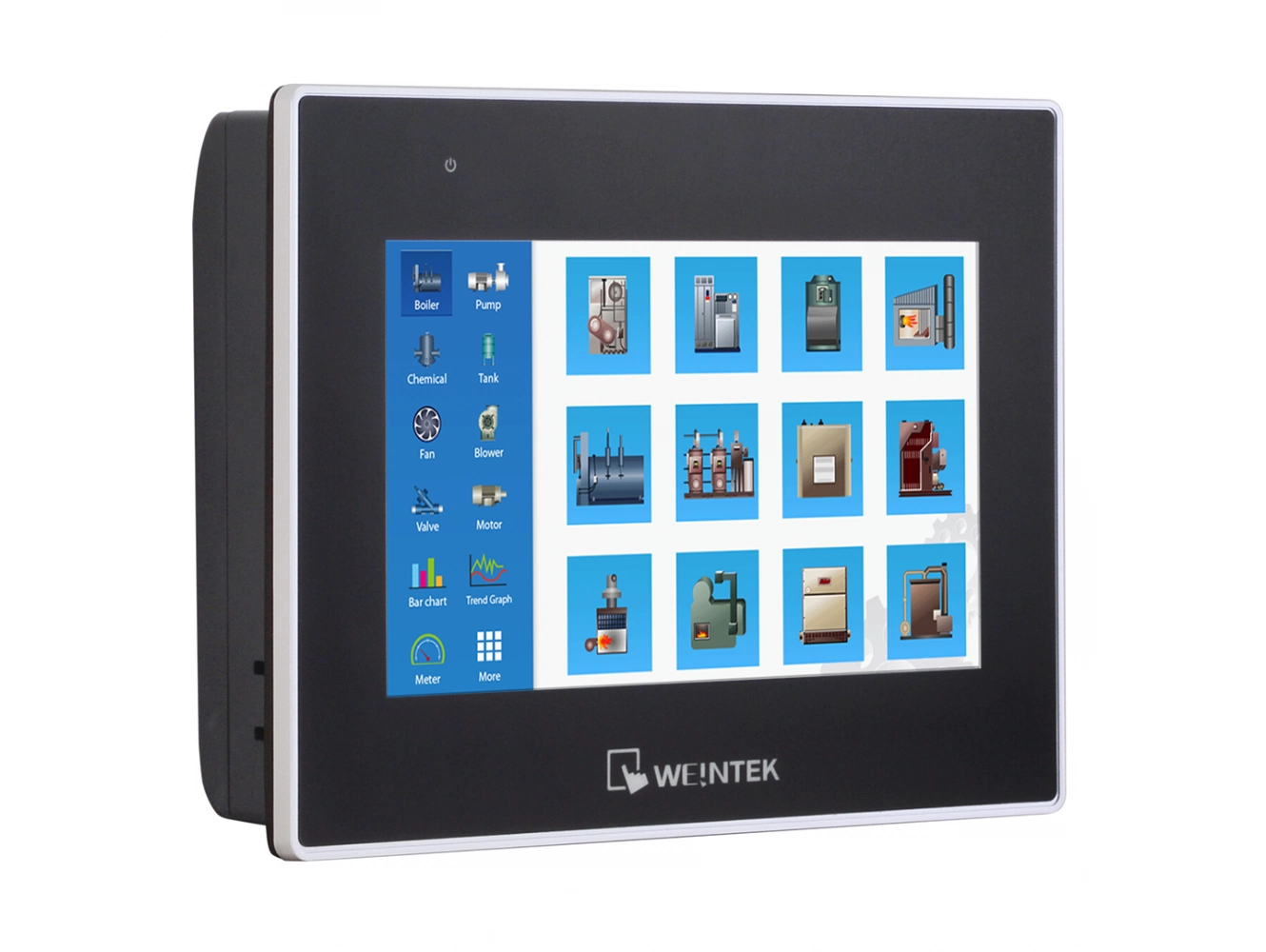

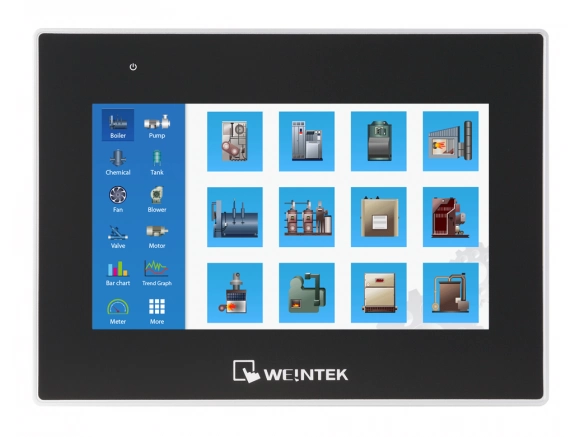

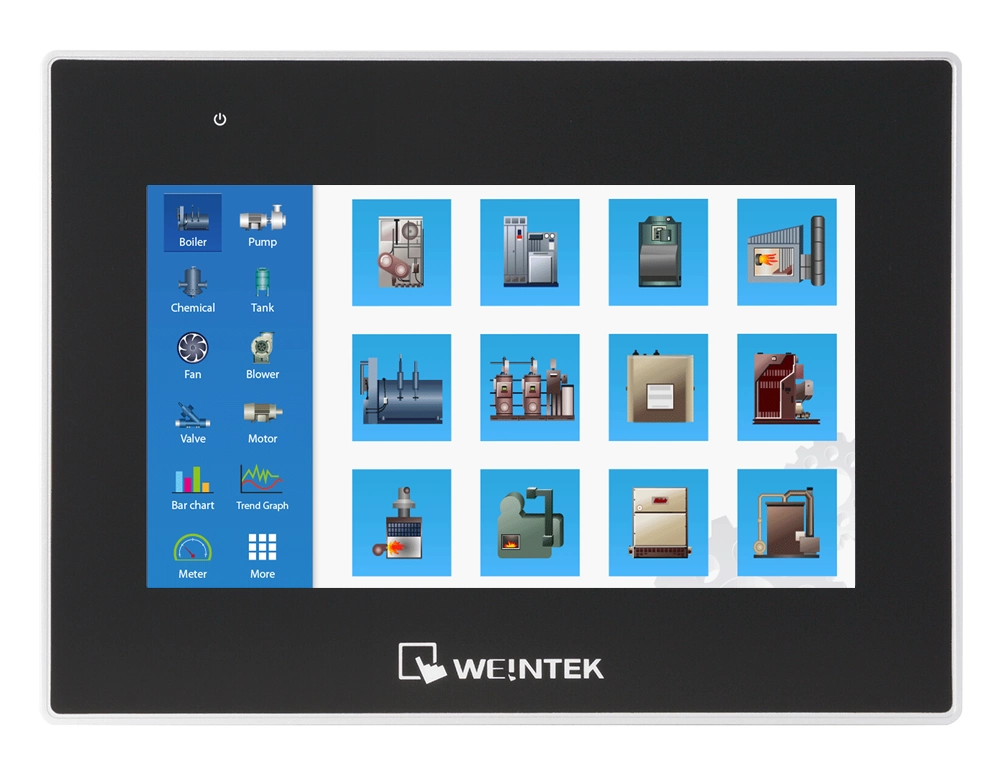

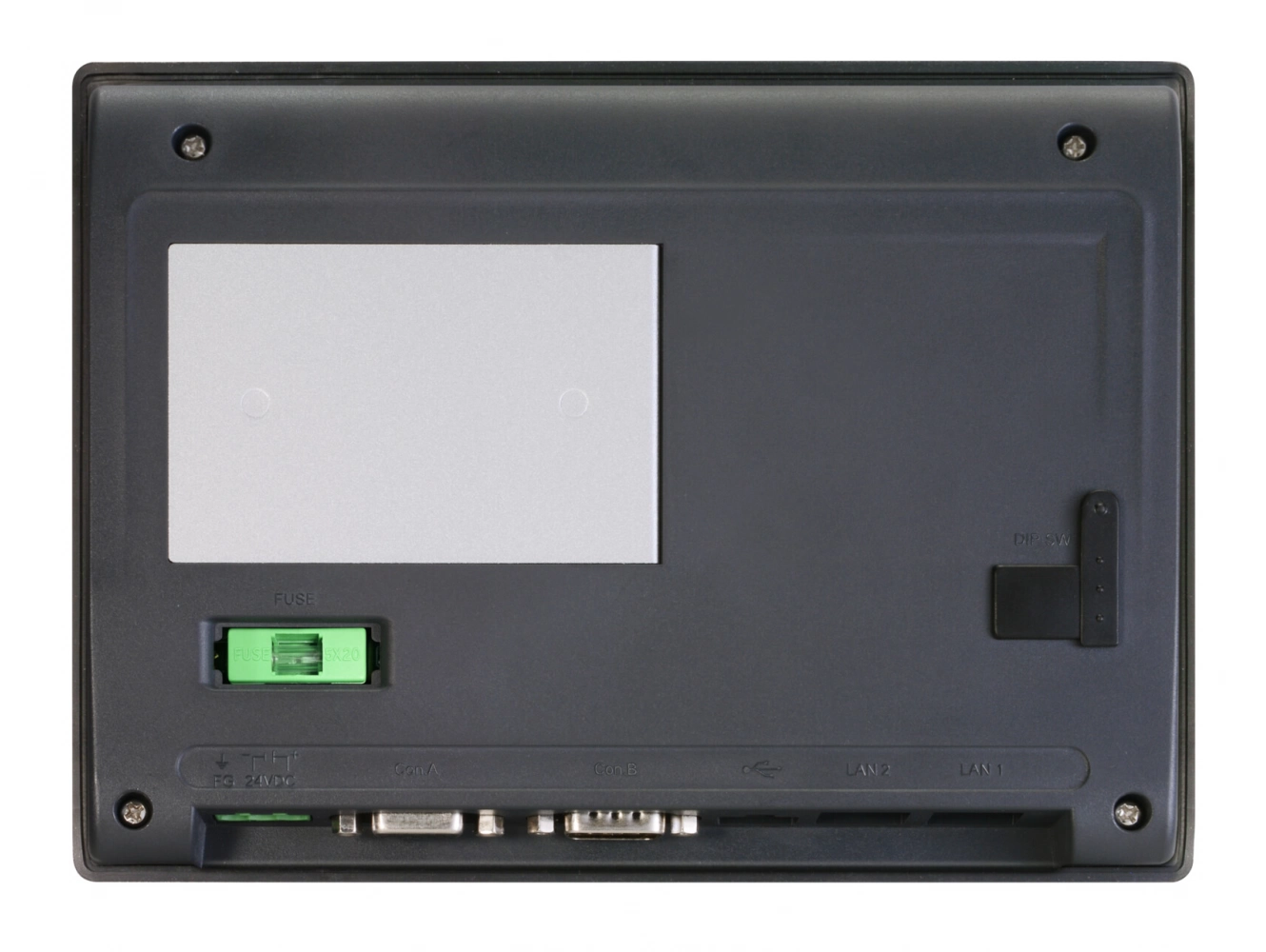

cMT3072XH - 7" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA, Codesys, Dashboard)
1 USD = 85.4173 РУБ
- Высочайшее качество и надежность
- Диагональ: 7″
- Разрешение: 1024x600
- Цветность: 16.7 млн
- ПО: EasyBuilderPro, EasyLauncher, cMT Viewer (бесплатное)
- 3xCOM, 2 x Ethernet, USB host, CAN
- Удаленный доступ по VNC, FTP, EasyAccess
- MQTT: есть
- EasyAccess 2.0: опционально
- OPC UA: клиент/сервер
- Codesys: опционально
- Dashboard: есть
- Матрица: IPS
Технические характеристики панели оператора Weintek cMT3072XH
Дисплей
| Тип матрицы | IPS |
| Диагональ экрана | 7.0 |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 450 кд/м² |
| Контрастность | 800:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | >30000 |
| Цветность | 16.7 млн |
| Угол обзора | 85/85/85/85 |
Сенсор
| Тип сенсора | 4-проводной резистивный |
Параметры
| Процессор | Quad-core RISC |
| Объём ОЗУ | 1 Гб |
| Flash (встроенный), Гб | 4096 Гб |
| RTC (часы реального времени) | Есть |

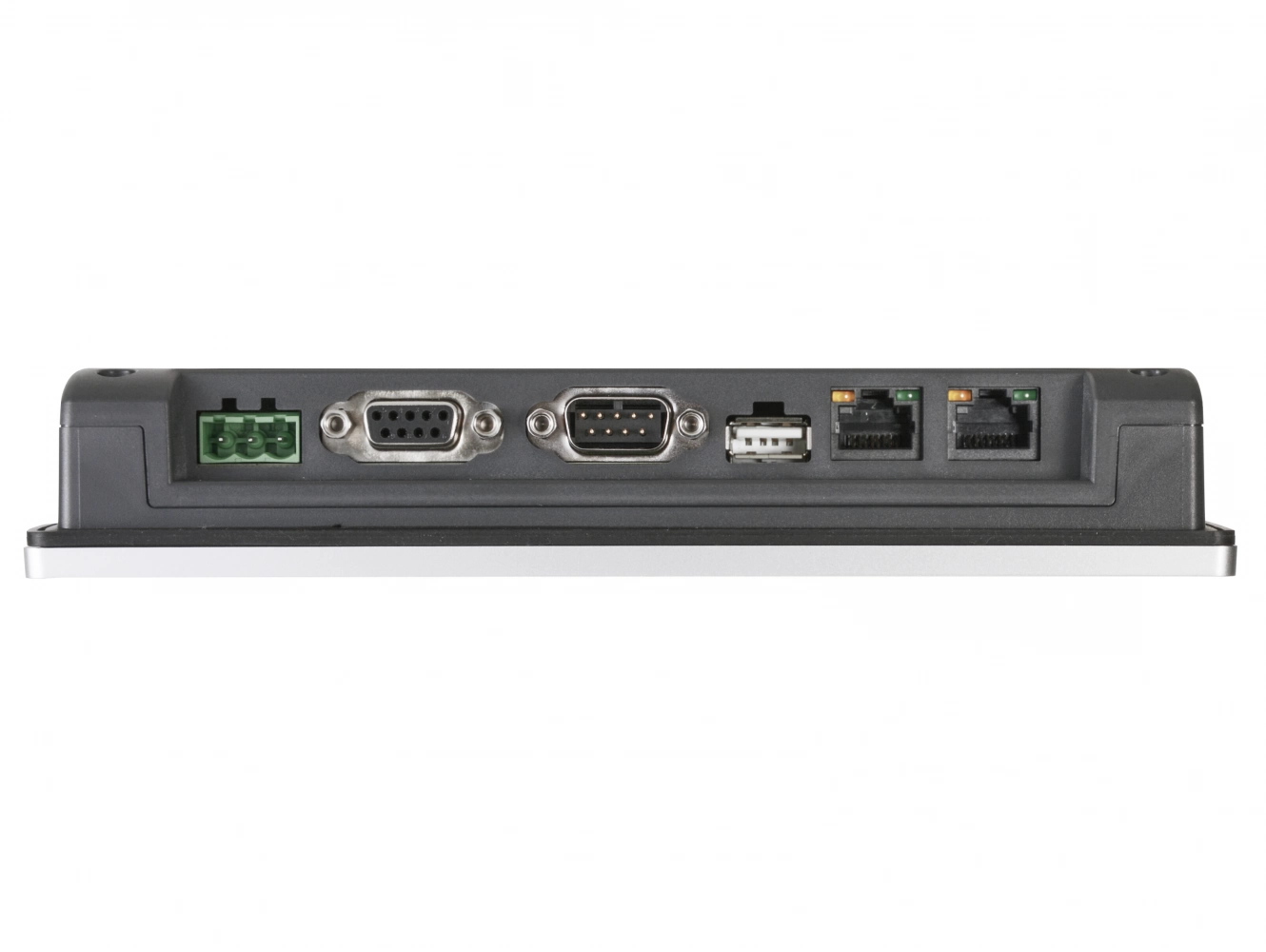

Интерфейсы
| USB хосты | 1 |
| USB хост | 1xUSB 2.0 |
| USB клиент | Нет |
| Ethernet | LAN 1: 10/100 Base-T x 1 LAN 2: 10/100 Base-T x 1 |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232, COM3 RS-232 |
| Wi-Fi | Нет |
| CAN Bus | Есть |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Поддержка MPI | Есть |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| HDMI | Нет |
| Поддержка OPC UA | 2 |
| Поддержка MQTT | Есть |
| Разъем питания | 3-контактный с фиксацией |
Конструкция
| Материал корпуса | Пластик |
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | IP66 |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 192 x 138 мм |
| Габариты (Д*Ш*В), мм | 200.3 x 146.3 x 35.0 мм |
| Вес (нетто) | 0.6 кг |
| Крепление на стену | На DIN-рейку |
| Комплект поставки | крепежные элементы, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | Опционально |
| Codesys | Опционально |
| WebView - удаленное управление через веб-браузер | Есть |
| Web-браузер ПЛК - встроенный веб-сервер | Есть |
| Максимальный размер проекта, Мб | 64 |
| Лимит для сохранения архивов в панели | 40 объектов выборки данных |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ +55 ℃ |
| Потребляемый ток, А | 0.85A@24VDC; 20W |
| Пробивная прочность корпуса | 500V AC (1 мин.) |
| Развязка по питанию | Встроенная |
| Напряжение питания | 10.5~28 V DC |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Виброустойчивость | 10 ~ 25 Гц (3 направления 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10 ~ 90% (без конденсации) |
| Сертификаты | CE, cULus |
Гарантия
| Гарантия, мес | 12 |

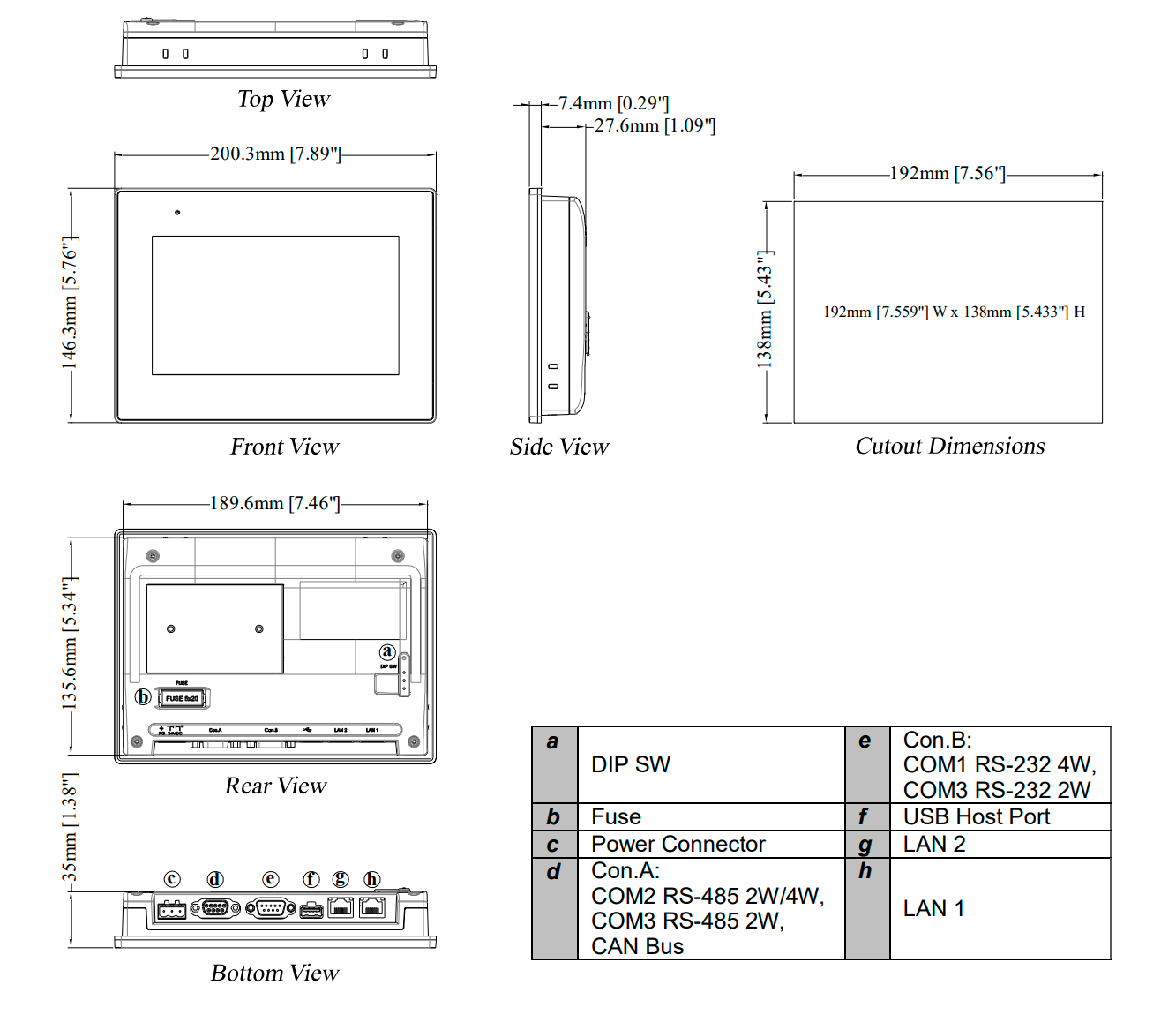

Габариты панели оператора Weintek cMT3072XH
Габариты:
200.3 x 146.3 x 35.0 мм
Посадочное
отверстие:
192 x 138 мм
Схема соединения Weintek cMT3072XH
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) | CAN Bus |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND (is) | GND (is) | GND (is) | GND (is) |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
Название разъема:
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 |
[ВАЖНО]
Как продлить жизнь FLASH памяти панели?
Файлы для работы с Weintek cMT3072XH
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| 25.06.2020 | 415 КБ | Eng | ||
| 30.09.2020 | 358 КБ | Eng | ||
|
Руководство по настройке параметров серии cMT X через Easyweb 2.0 и по использованию Webview (удаленное управление через веб-браузер)
|
06.08.2020 | 1333 КБ | Eng | |
| 10.03.2025 | 400 КБ | Eng | ||
| 13.02.2026 | 0.3 МБ | Eng | ||
| 17.04.2026 | 13 МБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 03.12.2020 | 357.84 KB | eng | ||
| 10.11.2021 | 377.20 KB | eng | ||
| rar | 29.06.2020 | 2.75 MB | eng | |
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [27.08.2026] | [753.53 MB] | Еng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 05.08.2026 | Eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | WEB | Eng |
Информация о продукте
Панели оператора (HMI панели) — это надежные устройства промышленного класса для визуализации и управления технологическими процессами. Современные сенсорные панели оператора обеспечивают удобный интерфейс взаимодействия с оборудованием, ПЛК и SCADA-системами. Если вам нужна панель оператора по выгодной цене, такие решения подходят для стабильной работы 24/7 в условиях производства.Панели оператора используются для встраиваемого монтажа в пульты управления, шкафы автоматики и терминалы. Установка выполняется в стандартное монтажное отверстие, а фронтальная часть с защитным стеклом и уплотнителем обеспечивает степень защиты IP65, защищая от пыли и влаги.
Вы можете купить панель оператора для автоматизации производства, управления оборудованием и диспетчеризации. У нас всегда в наличии решения с различными диагоналями экрана, интерфейсами связи и поддержкой популярных протоколов. Актуальная цена HMI панели зависит от характеристик и задач — подберем оптимальный вариант под ваш проект.
Часто задаваемые вопросы
Для каких задач подходит панель оператора cMT3072XH?cMT3072XH используется для визуализации и управления технологическими процессами, работы с ПЛК и SCADA-системами, а также автоматизации производственного оборудования.
Какие возможности подключения доступны у cMT3072XH?Панель оператора поддерживает подключение к широкому спектру промышленного оборудования и контроллеров, обеспечивая удобную интеграцию в системы автоматизации и диспетчеризации.
Подходит ли cMT3072XH для промышленной эксплуатации?Да, панель оператора рассчитана на работу в режиме 24/7, имеет степень защиты лицевой панели IP65 и безвентиляторную конструкцию для надежной эксплуатации в производственных условиях.
