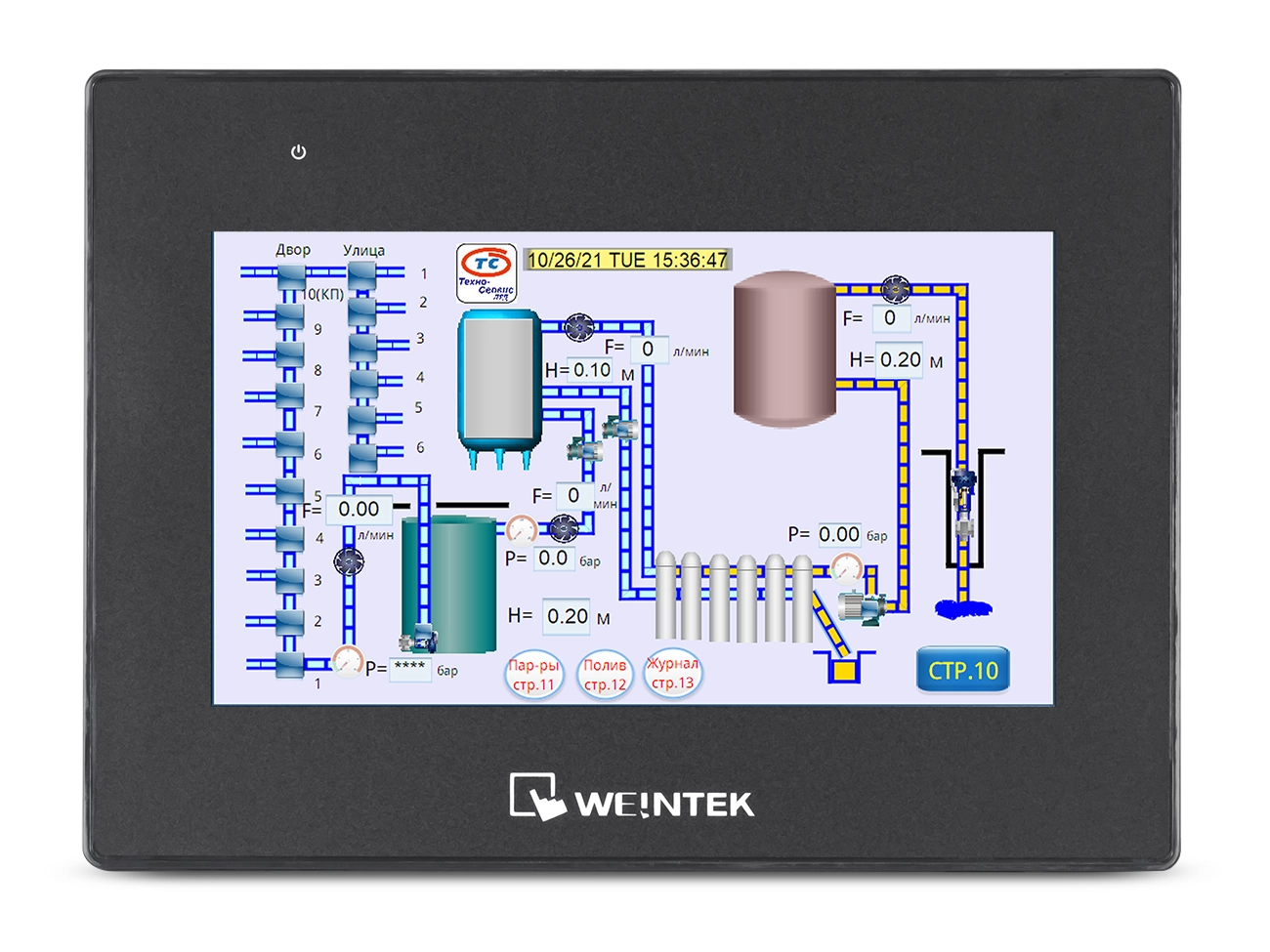

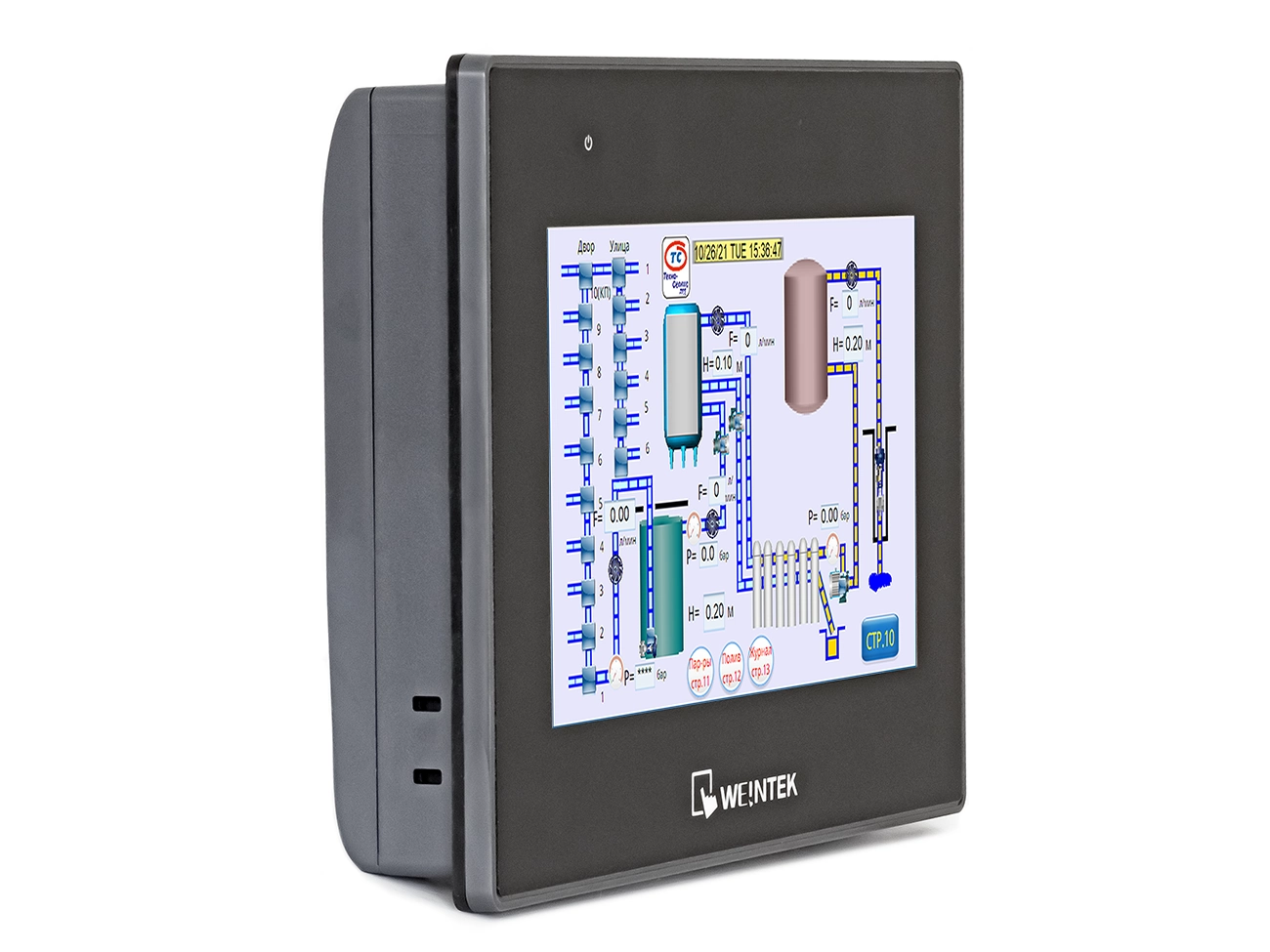

cMT2078X - 7″ панель оператора Weintek (CODESYS, MQTT, OPC UA)
- Высочайшее качество и надежность
- Диагональ: 7″
- Разрешение: 800x480
- Цветность: 16.7 млн
- ПО: EasyBuilderPro, EasyLauncher, cMT Viewer (бесплатное)
- 3xCOM, MPI 187.5K, 2 x Ethernet, USB host
- Удаленный доступ по VNC, FTP, EasyAccess
- Лицензия EasyAccess 2.0 покупается отдельно. Уточняйте у наших менеджеров
- Лицензия CODESYS покупается отдельно. Уточняйте у наших менеджеров
- Поддержка MQTT
- Поддержка OPC UA
Технические характеристики панели оператора Weintek cMT2078X
Дисплей
Тип матрицы | TFT |
Диагональ экрана | 7.0 ″ |
Разрешение | 800x480 |
Яркость, кд/м2 | 400 |
Контрастность | 800:1 |
Тип подсветки | LED |
Время жизни подсветки, час. | 30000 |
Цветность | 16.7 млн |
Угол обзора | 80/60/80/80 |
Сенсор
Тип сенсора | 4х проводной резистивный |
Параметры
Процессор | Quad-core RISC |
Объем ОЗУ, Мб | 1000 |
Flash (встроенный), Гб | 4 |
RTC (часы реального времени) | Есть |
Интерфейсы
Слот SD карты | Нет |
USB хост | USB 2.0 x 1 |
USB клиент | Нет |
Ethernet | LAN1: 10/100 Base-T LAN2: 10/100 Base-T |
Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
Wi-Fi | Нет |
CAN Bus | Нет |
Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
Поддержка MPI | Есть |
HDMI | Нет |
Поддержка OPC UA | клиент |
Поддержка MQTT | Есть |
Разъем питания | 3х контактный с фиксацией |
Встроенные динамики | Нет |
Конструкция
Защитное покрытие печатной платы | Есть |
Степень защиты лицевой панели | IP66 |
Охлаждение | безвентиляторное |
Посадочное отверстие, мм | 192 x 138 |
Габариты (Д*Ш*В), мм | 200 x 146 x 35 |
Вес (нетто), кг | 0.6 |
Крепление на стену | в щит |
ПO
ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
EasyAccess | Опционально |
Codesys | Опционально |
WebView - удаленное управление через веб-браузер | Есть |
Эксплуатация и хранение
Рабочая температура, ℃ | 0 ~ 55 ℃ |
Температура хранения, ℃ | -20 ~ 60 ℃ |
Потребляемый ток | 820mA @ 24V DC |
Напряжение питания | 24 ±20% VDC |
Развязка по питанию | Встроенная |
Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
Пробивная прочность корпуса | 500V AC (1 мин) |
Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
Относительная влажность, % (без конденсации) | 10% ~ 90% (без конденсации) |
Сертификаты | CE marked cULus Listed |

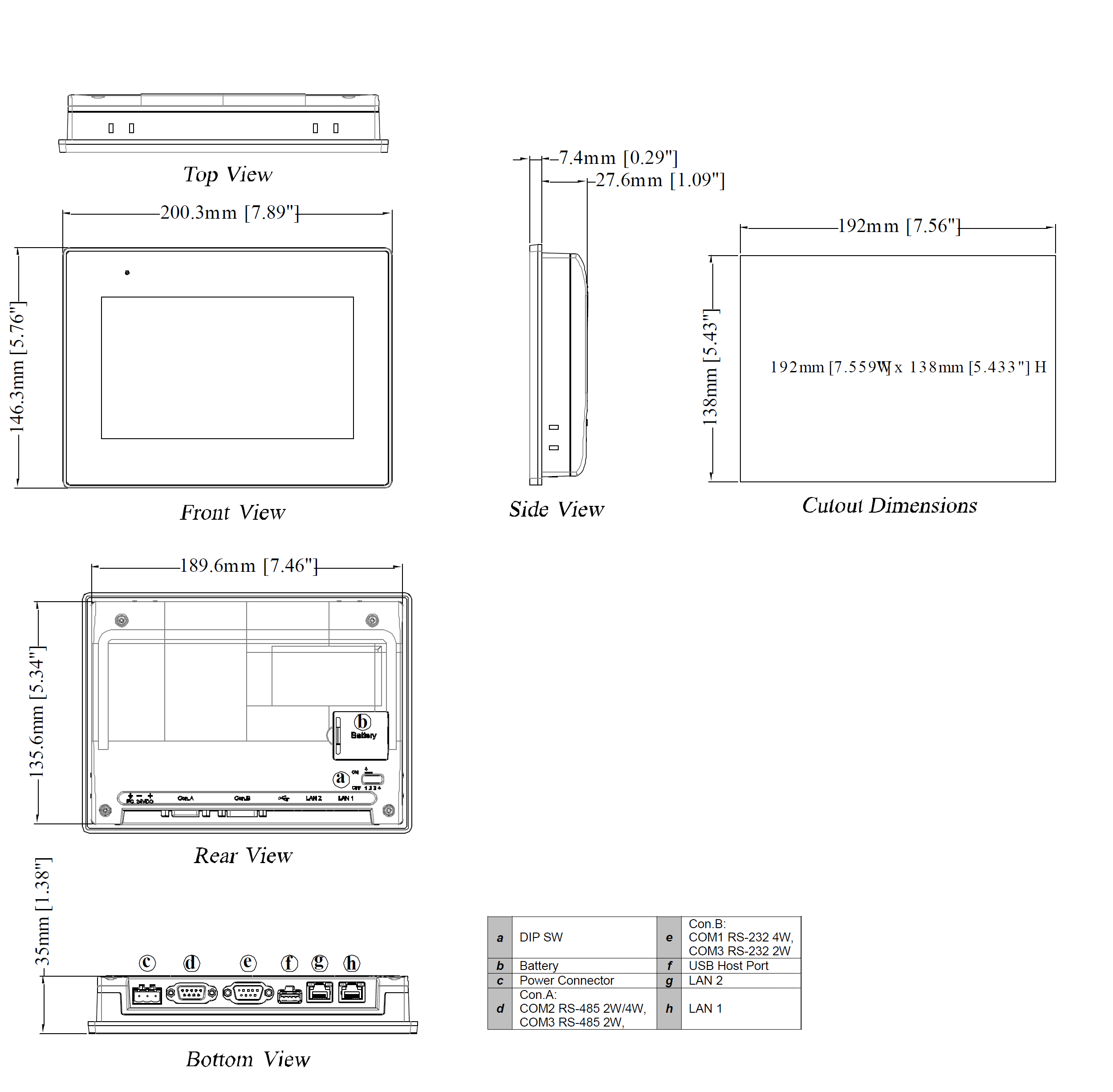

Габариты панели оператора Weintek cMT2078X

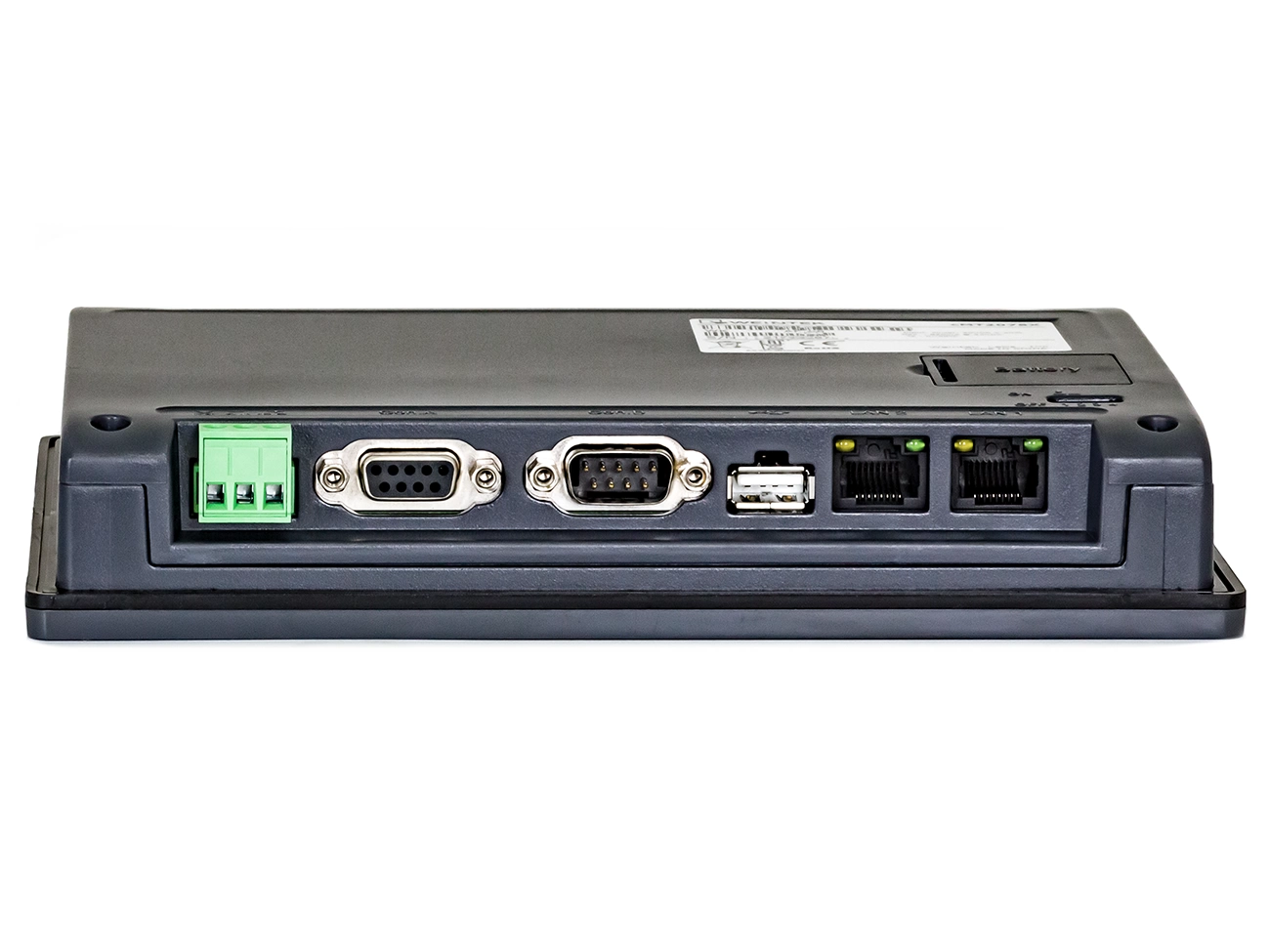

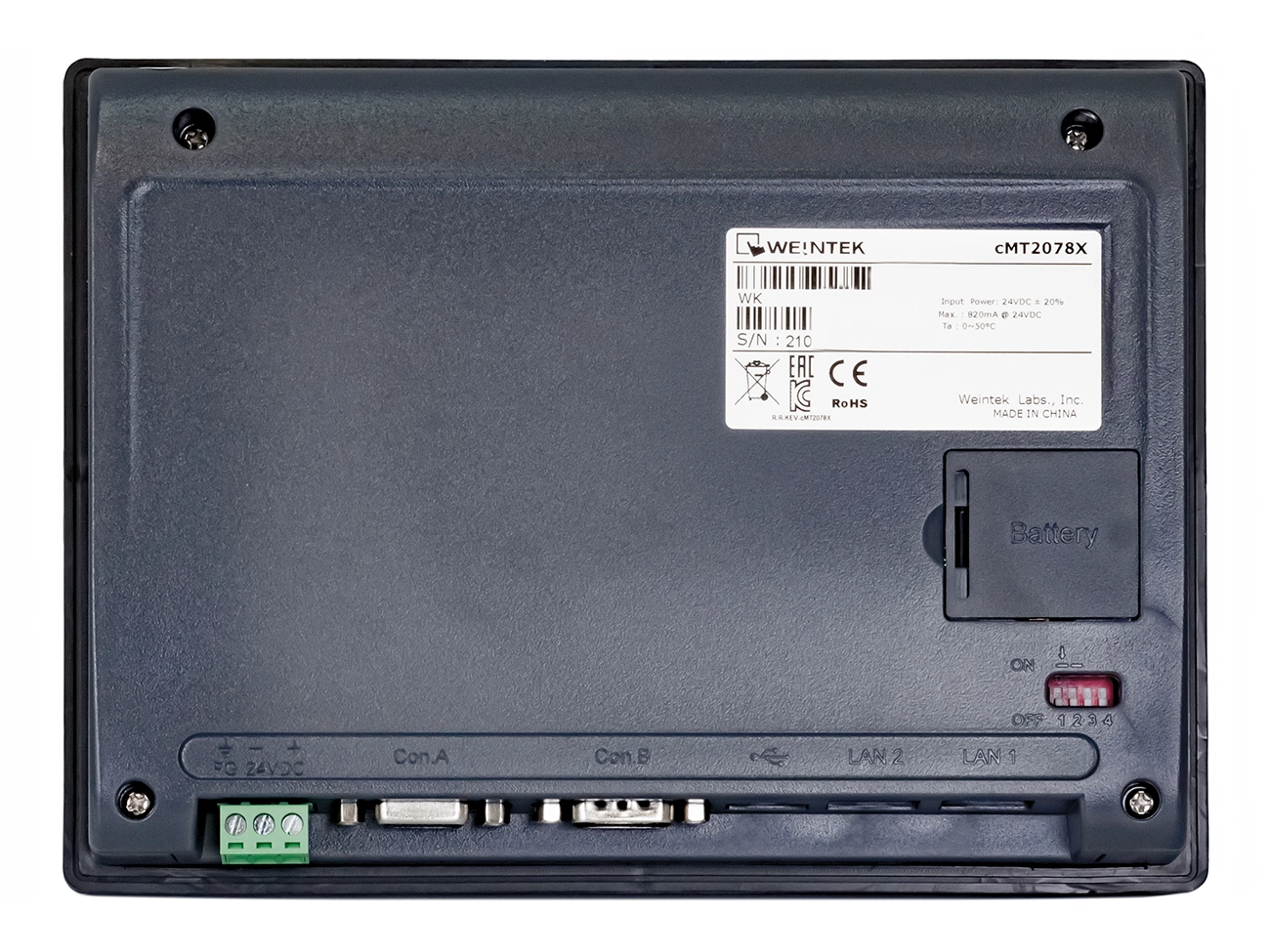

Схема соединения Weintek cMT2078X
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Pin # | COM1 (RS232) | COM3 (RS232) |
---|---|---|
1 | - | |
2 | RxD | |
3 | TxD | |
4 | ||
5 | GND | GND |
6 | ||
7 | RTS | TxD |
8 | CTS | RxD |
9 | GND | GND |
Con.A: COM2 /COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Pin # | COM2[RS485]2W | COM2[RS485]4W | COM3[RS485]2W |
---|---|---|---|
1 | Data- | Rx- | |
2 | Data+ | Rx+ | |
3 | Tx- | ||
4 | Tx+ | ||
5 | GND | GND | GND |
6 | Data- | ||
7 | |||
8 | |||
9 | Data+ |
Файлы для работы с Weintek cMT2078X
Файл | Тип | Дата | Размер | Язык |
---|---|---|---|---|
step | 18.06.2021 | 8.2 МБ | ||
sldprt | 18.06.2021 | 2.4 МБ | ||
02.02.2024 | 6342 КБ | Eng | ||
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
19.06.2024 | 417.40 KB | eng | ||
02.09.2024 | 6.37 MB | eng | ||
19.06.2024 | 511.96 KB | eng | ||
rar | 17.05.2024 | 4.58 MB | eng | |
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [17.07.2024] | [853.48 MB] | eng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 30.09.2024 | eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek
| WEB | [30.09.2024] | Eng |
