MT8121XE3 - 12.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA)
1 USD = 85.4173 РУБ
1110
$
94813
₽
- Высочайшее качество и надежность
- Диагональ: 12.1″
- Разрешение: 1024x768
- Цветность: 16,7 M
- Процессор 1ГГц, СУПЕР скорость
- ПО: EasyBuilderPro (бесплатное)
- 2 порта RS232/RS485, Ethernet, USB host, SD карта
- Удаленный доступ по VNC, FTP
- MQTT: есть
- EasyAccess 2.0: опционально
- OPC UA: клиент
- Матрица: IPS
Технические характеристики панели оператора Weintek MT8121XE3
Дисплей
| Тип матрицы | IPS |
| Диагональ экрана | 12.1 |
| Разрешение | 1024x768 |
| Яркость, кд/м2 | 500 кд/м² |
| Контрастность | 1000:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 30000 |
| Цветность | 16.7 млн |
| Угол обзора | 89/89/89/89 |
Сенсор
| Тип сенсора | 4-проводной резистивный |
Параметры
| Процессор | 32-bit RISC Cortex A8 |
| Объём ОЗУ | 256 Мб |
| Flash (встроенный), Гб | 256 Гб |
| RTC (часы реального времени) | Есть |
Интерфейсы
| Слот SD карты | 1 x SD/SDHC |
| USB хосты | 1 |
| USB хост | 1xUSB 2.0 |
| USB клиент | 1xUSB 2.0 |
| Ethernet | 10/100 Base-T x 1 |
| Последовательный интерфейс | COM1 (RS-232, RS-485 2W/4W), COM3 (RS-485 2W) |
| Wi-Fi | Нет |
| CAN Bus | Нет |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Драйвера для работы с контроллерами | Более 300 драйверов совместимых с Weintek |
| Поддержка MPI | Есть |
| HDMI | Нет |
| Поддержка OPC UA | Есть |
| Поддержка MQTT | Есть |
| Разъем питания | 3-контактный с фиксацией |
Конструкция
| Материал корпуса | Пластик |
| Защитное покрытие печатной платы | Есть |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 305 x 231 мм |
| Габариты (Д*Ш*В), мм | 322 x 243 x 51 мм |
| Вес (нетто) | 1.7 кг |
| Крепление на стену | На DIN-рейку, VESA 75x75мм |
| Комплект поставки | крепежные элементы, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Опционально |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 64 |
| Объем памяти для сохранения архивов в панели, Мб | 64 |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ +50 ℃ |
| Потребляемый ток, А | 1.5A@24VDC; 36W |
| Пробивная прочность корпуса | 500 V AC (1 мин.) |
| Напряжение питания | 24±20% V DC |
| Развязка по питанию | Встроенная |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Виброустойчивость | 10 ~ 25 Гц (3 направления 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10 ~ 90% (без конденсации) |
| Сертификаты | CE marked |
Гарантия
| Гарантия, мес | 12 |

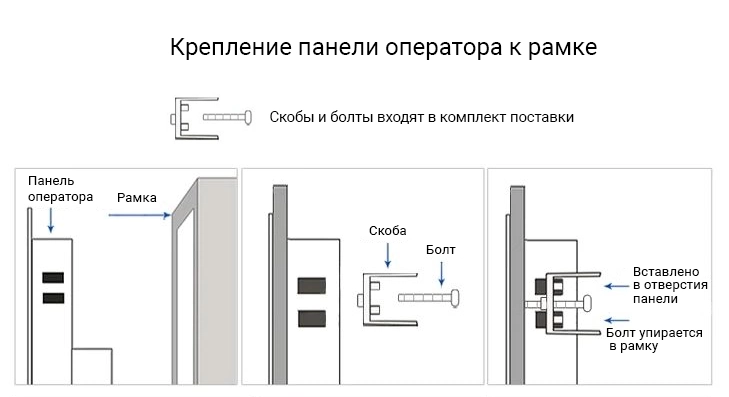

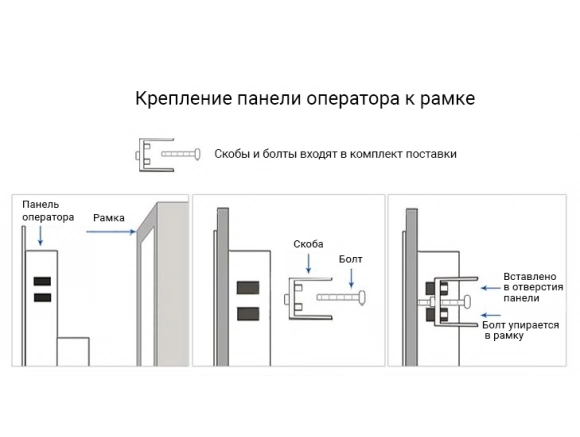

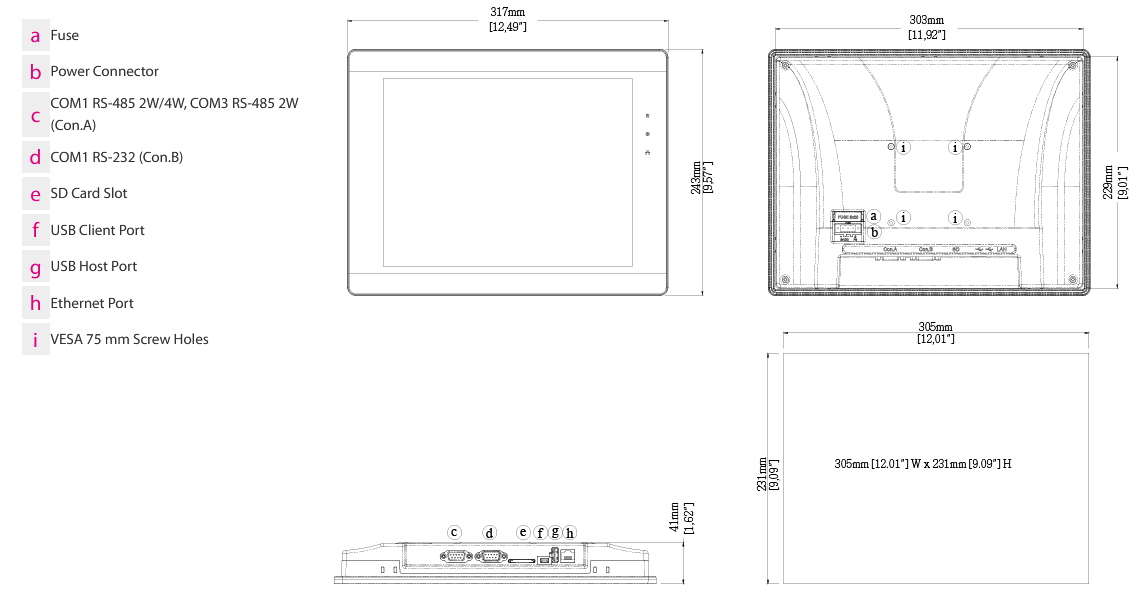

Габариты панели оператора Weintek MT8121XE3
Габариты:
322 x 243 x 51 мм
Посадочное
отверстие:
305 x 231 мм

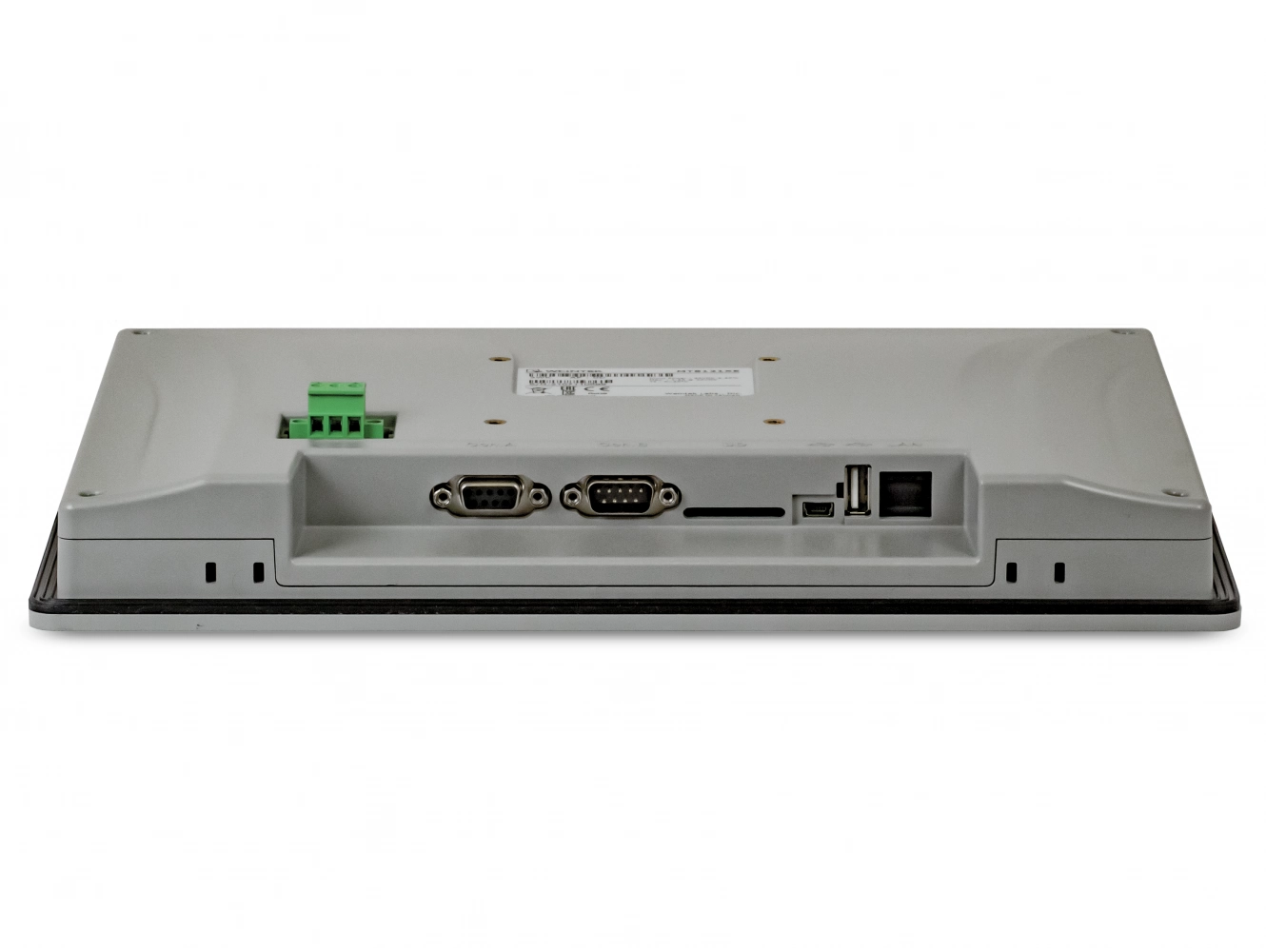

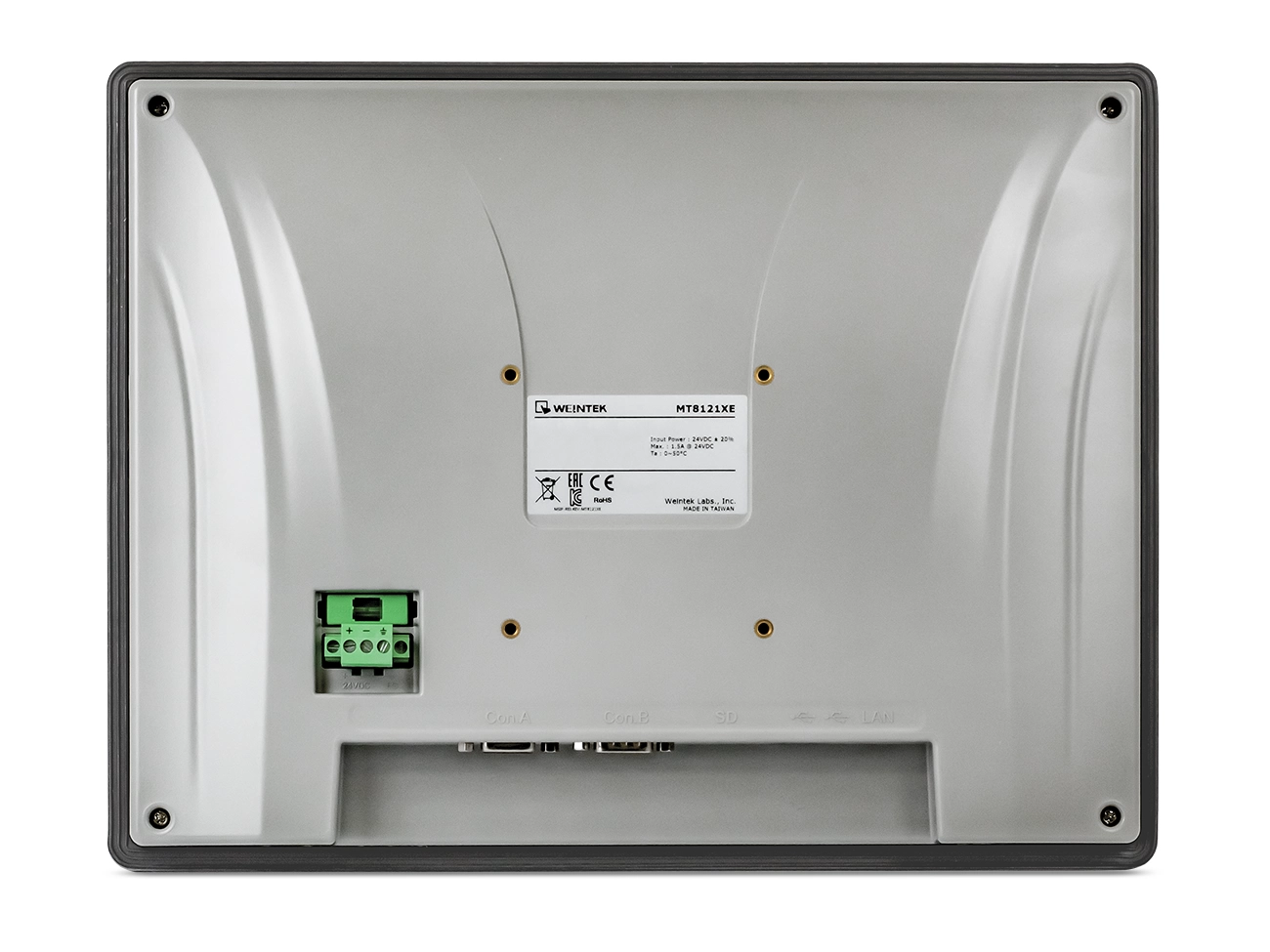

Схема соединения Weintek MT8121XE3
Название разъема:
COM1/COM3[RS485]
Тип:
DB-9 F ( Мама )
COM1/COM3[RS485]
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) |
|---|---|---|---|
| 1 | Data-(B) | RX- | |
| 2 | Data+(A) | RX+ | |
| 3 | TX- | ||
| 4 | TX+ | ||
| 5 | GND1 | GND1 | |
| 6 | |||
| 7 | Data-(B) | ||
| 8 | DATA+(A) | ||
| 9 | GND2 |
Название разъема:
COM1[RS232]
Тип:
DB-9 M ( Папа )
COM1[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) |
|---|---|
| 1 | |
| 2 | RXD |
| 3 | TXD |
| 4 | |
| 5 | GND |
| 6 | |
| 7 | RTS |
| 8 | CTS |
| 9 |
Файлы для работы с Weintek MT8121XE3
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| 24.06.2019 | 500 КБ | Eng | ||
| 15.09.2022 | 769 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 04.10.2022 | 768.95 KB | eng | ||
| 17.01.2023 | 374.08 KB | eng | ||
| rar | 11.01.2022 | 5.32 MB | eng | |
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [27.08.2026] | [753.53 MB] | Еng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 05.08.2026 | Eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | WEB | Eng |
Информация о продукте
Панели оператора (HMI панели) — это надежные устройства промышленного класса для визуализации и управления технологическими процессами. Современные сенсорные панели оператора обеспечивают удобный интерфейс взаимодействия с оборудованием, ПЛК и SCADA-системами. Если вам нужна панель оператора по выгодной цене, такие решения подходят для стабильной работы 24/7 в условиях производства.Панели оператора используются для встраиваемого монтажа в пульты управления, шкафы автоматики и терминалы. Установка выполняется в стандартное монтажное отверстие, а фронтальная часть с защитным стеклом и уплотнителем обеспечивает степень защиты IP65, защищая от пыли и влаги.
Вы можете купить панель оператора для автоматизации производства, управления оборудованием и диспетчеризации. У нас всегда в наличии решения с различными диагоналями экрана, интерфейсами связи и поддержкой популярных протоколов. Актуальная цена HMI панели зависит от характеристик и задач — подберем оптимальный вариант под ваш проект.
Часто задаваемые вопросы
Для каких задач подходит панель оператора MT8121XE3?MT8121XE3 используется для визуализации и управления технологическими процессами, работы с ПЛК и SCADA-системами, а также автоматизации производственного оборудования.
Какие возможности подключения доступны у MT8121XE3?Панель оператора поддерживает подключение к широкому спектру промышленного оборудования и контроллеров, обеспечивая удобную интеграцию в системы автоматизации и диспетчеризации.
Подходит ли MT8121XE3 для промышленной эксплуатации?Да, панель оператора рассчитана на работу в режиме 24/7, имеет степень защиты лицевой панели IP65 и безвентиляторную конструкцию для надежной эксплуатации в производственных условиях.
