Новые аналоговые модули Weintek пополнили серию iR

21.11.2018
analog-modules iR-series

Представление нового продукта

В начале 2018 года, компания Weintek выпустила новое решение на основе HMI (панель оператора) + CODESYS (программный комплекс) + I/O Module (модуль ввода-вывода). Новинка получила положительные отзывы от потребителей. Для расширения сферы применения данного решения, Weintek разработала два новых модуля ввода-вывода в серии iR – аналоговый и температурный. Эти модули позволяют принимать аналоговые сигналы (напряжение, ток, температура), передавать их в панель оператора или контроллер для проведения необходимых расчетов и контроля других устройств системы.

Серия модулей iR предлагает набор легких в настройке функций, выполняющих такие сложные задачи, для которых ранее требовалось программирование ПЛК. Такой подход позволяет значительно сократить время разработки.

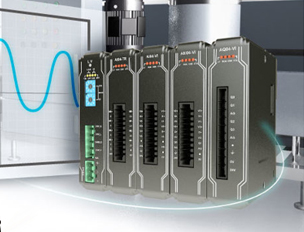

Аналоговые модули серии iR представлены четырьмя моделями, предназначенными для выполнения различных задач:

iR-AI04-VI

4 канала аналоговых входов

iR-AQ04-VI

4 канала аналоговых выходов

iR-AM06-VI

4 канала аналоговых входов и 2 канала аналоговых выходов

iR-AI04-TR

4 канала температурных входов


Характеристики

Модули с аналоговыми входами

  • Режим с настраиваемыми каналами

    Каждый канал может быть настроен на измерение напряжения или силы тока (-10~+10V, -5V~+5V, 1~5V, -20~20mA, 4~20mA).

  • Определяемая пользователем скорость преобразования

    Пользователь имеет возможность установить скорость цифро-аналогового преобразования сигналов. Нет необходимости в написании сложной программы преобразования в ПЛК.

analog-modules iR-series
  • Фильтр входа

    На входах имеется фильтр, который делает измерения уровней сигналов более точными.

  • Отслеживание разрыва

    При обнаружении отключения контактов, в режимах 1-5V / 4-20mA будет сгенерирован тревожный сигнал.

  • Режим быстрого преобразования

    Время преобразования на каждый канал 2мс. В режиме быстрого преобразования, когда используется только один канал, время преобразования может быть уменьшено до 500мкс.

Пример использования: Аналоговый модуль совместно с ультразвуковым уровнемером воды (Ultrasonic Water Level Sensor)

Так как вода является очень подвижной субстанцией, то определение уровня воды может быть нестабильным, что может вызывать ложные сигналы тревоги и нежелательные срабатывания.

С использованием фильтра и режима быстрого преобразования модуль с аналоговым входом выдает аналоговые значения быстро и стабильно, а встроенный аналогово-цифровой преобразователь может быстро выдавать цифровые значения полученные и сконвертированные из аналоговых сигналов.

Функция определения разрыва предупреждает персонал сигналом тревоги.

Модули с аналоговыми выходами

  • Режим настраиваемых каналов

    Каждый канал может быть настроен на вывод определенного напряжения или тока (-10~+10V, -5V~+5V, 1~5V, -20~20mA, 4~20mA) в зависимости от поставленных задач.

  • Определяемая пользователем скорость преобразования

    Встроенный цифро-аналоговый преобразователь позволяет обойтись без программирования такого преобразования в ПЛК.

  • Линейный выход (Мягкий старт)

    С помощью функции мягкого старта можно настроить выходной сигнал так, чтобы его уровень возрастал и уменьшался постепенно.

  • Защита от короткого замыкания и разрыва цепи

    В случае обнаружения короткого замыкания или обрыва цепи, модуль остановит вывод и выдаст сигнал тревоги.

Пример использования: Аналоговый модуль для контроля давления

В системах, поддерживающих постоянное водяное давление, модуль с аналоговым входом используется для сбора данных с датчиков давления. Система производит расчет на основе полученных данных и посылает на преобразователь сигнал управляющий скоростью работы насоса.
Функция линейного выхода (мягкий старт) помогает предотвратить проблему водяного удара, что продлевает срок эксплуатации системы.

analog-modules iR-series

Температурный модуль

Модуль поддерживает работы с большинством видов термопар и термосопротивлений представленных на рынке.

Термопары

J,K,R,S,T,E,N,B,C,L,U,TXK/XK(L),TBP/BP(A-1),TBP/BP(A-2),TBP/BP(A-3),M

Термосопротивление

PT100, PT1000, LG-N1000, Ni100, Ni1000, Cu50, Cu100

Напряжение

±2V, ±1V, ±0.5V, ±0.25V, ±125mV

Сопротивление

0-3000Ω 0-300Ω


  • Таблица температур определяемая пользователем

    Кроме температурных таблиц стандартных термопар и терморезисторов, пользователи могут определить свои собственные таблицы соответствий, даже если используется тип сенсора, которого нет в списке. Это дает возможность использовать сенсоры от любых производителей, которые подходят по физическим характеристикам.

  • Входной фильтр

    Встроенный фильтр значительно улучшает качество приема входного сигнала.

  • Определение разрыва соединения

    Если обнаруживается отсоединение сенсора, то модуль производит сигнал тревоги.

Пример использования: Кондиционирование воздуха

В системах кондиционирования воздуха температурные модули могут использоваться для определения температуры окружающей среды. Значение температуры далее используется контроллером, который производит вычисления и передает соответствующие сигналы через модуль аналогового вывода и преобразователь на компрессор, который поддерживает постоянную температуру внутри помещения.
Встроенный цифровой фильтр может стабилизировать считывание температур, а детектор разрыва соединения оповещает персонал в случае возникновения неполадок.

Настройка модулей с использованием приложения EasyRemoteIO

EasyRemoteIO это приложение для ПК, которое позволяет пользователям настраивать и отслеживать модули всей серии iR. Интуитивно-понятный интерфейс приложения дает возможность пользователям быстро изучить работу с модулями.
