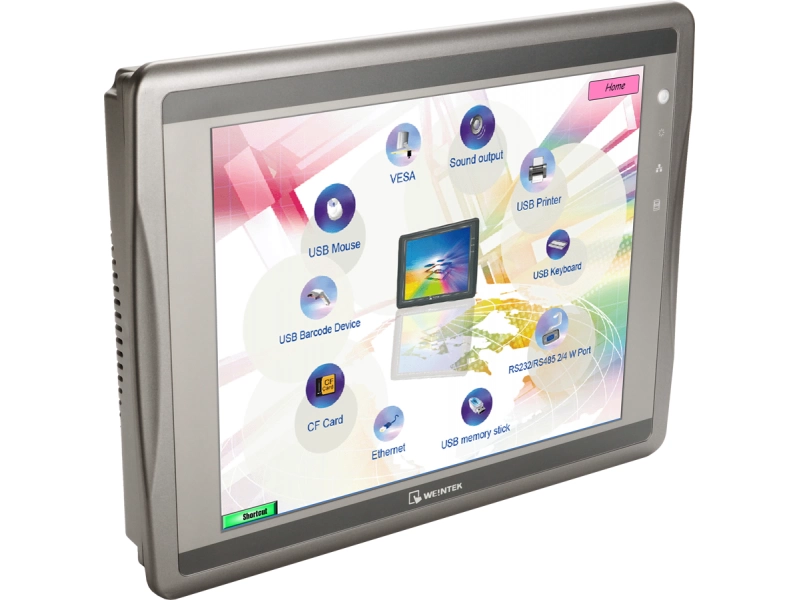

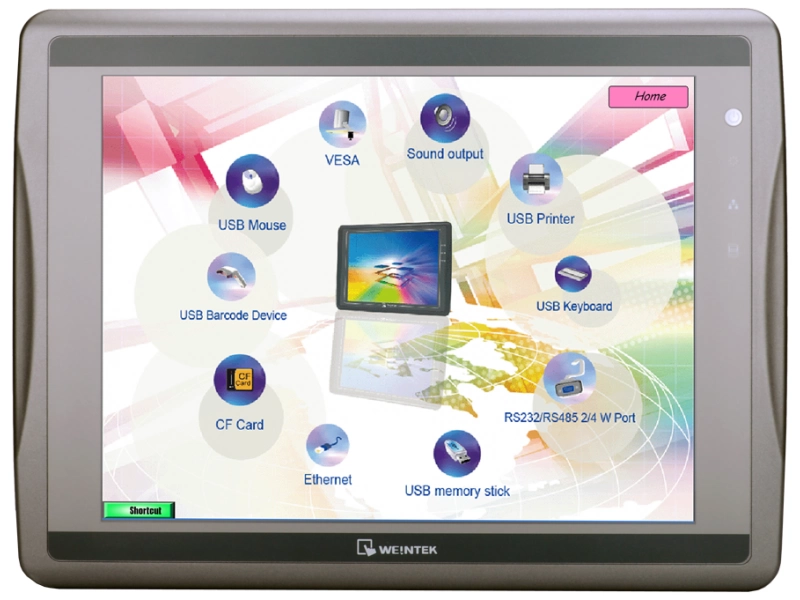

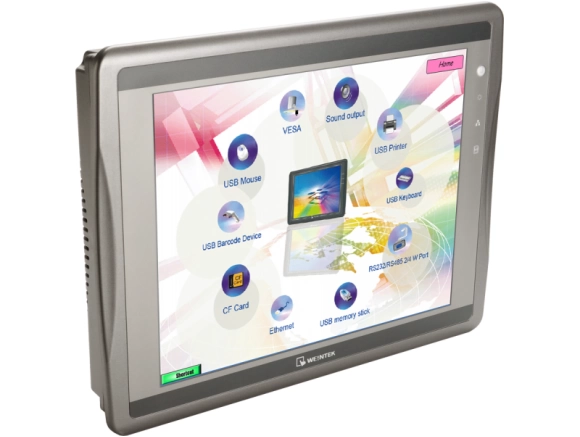

MT8121X - 12.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA)
1 USD = 77.6502 РУБ
1398
$
108554
₽
- MQTT: есть
- EasyAccess 2.0: опционально
- OPC UA: клиент
Технические характеристики панели оператора Weintek MT8121X
Дисплей
| Диагональ экрана | 12.1 ″ |
| Разрешение | 800x600 |
| Яркость, кд/м2 | 400 |
| Контрастность | 500:1 |
| Тип подсветки | CCFLx2 |
| Время жизни подсветки, час. | 50000 |
| Цветность | 65536 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC |
| Частота, МГц | 500 МГц |
| Объём ОЗУ | 64 Мб |
| Flash (встроенный), Гб | 0.25 Гб |
| RTC (часы реального времени) | Есть |
| Предустановленный накопитель, Гб | Отсутствует |
Интерфейсы
| Слот SD карты | SD/SDHC |
| USB хост | 2хUSB2.0 |
| Ethernet | 1 x 10/100 Base-T |
| Последовательный интерфейс | COM1 (RS232,RS485,2W/4W), COM2 (RS232), COM3 (RS232,RS485 2W) |
| Поддержка OPC UA | 1 |
| Поддержка MQTT | 1 |
Конструкция
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 305x231 |
| Габариты (Д*Ш*В), мм | 322x243x51 |
| Вес (нетто) | 2.1 кг |
| Крепление на стену | есть |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilder8000 |
| EasyAccess | Опционально |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 16 Мб |
| Объем памяти для сохранения архивов в панели, Мб | 48 Мб |
Эксплуатация и хранение
| Потребляемый ток, А | 1,25 A |
| Напряжение питания | 24 ±20% VDC |
| Сертификаты | CE |
Габариты панели оператора Weintek MT8121X
Габариты:
322x243x51 мм
Посадочное
отверстие:
305x231 мм

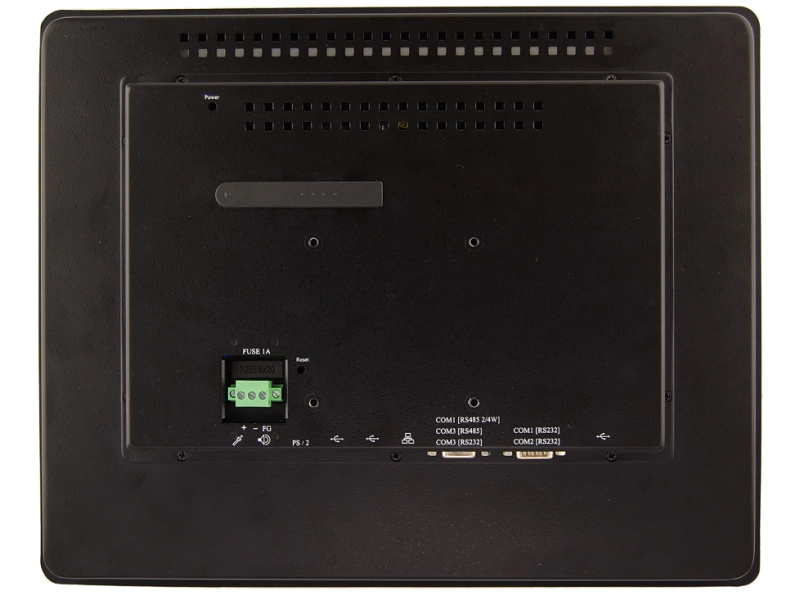

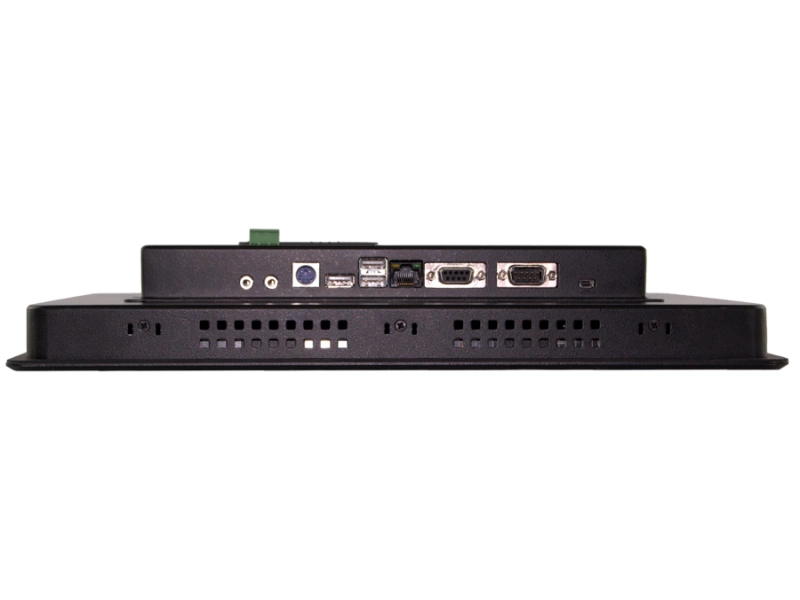

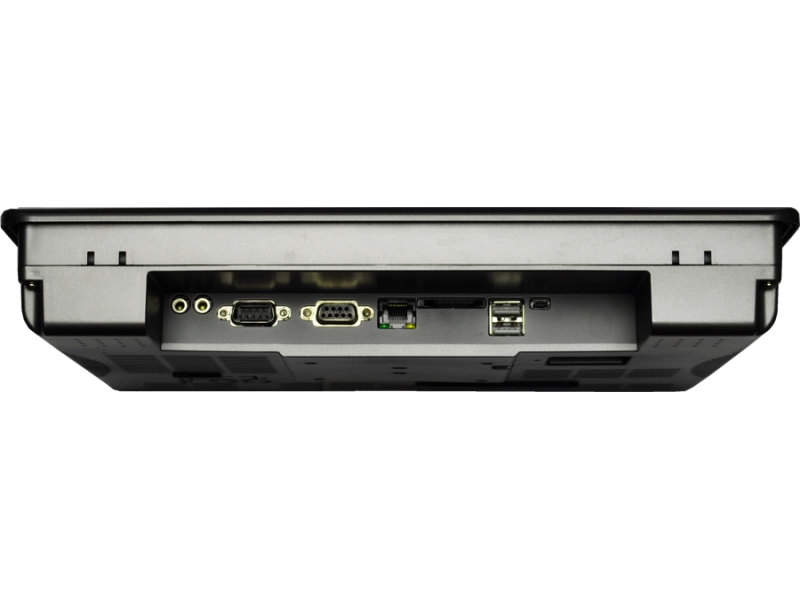

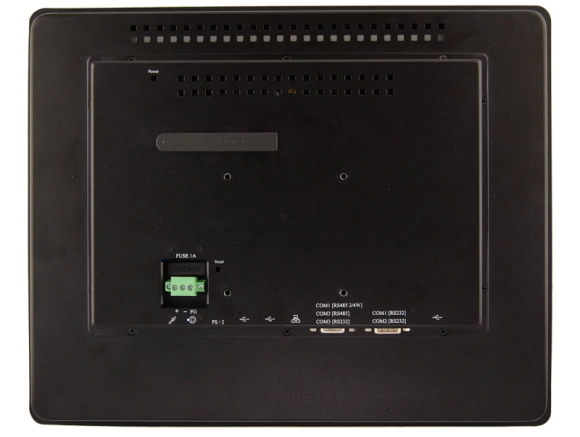

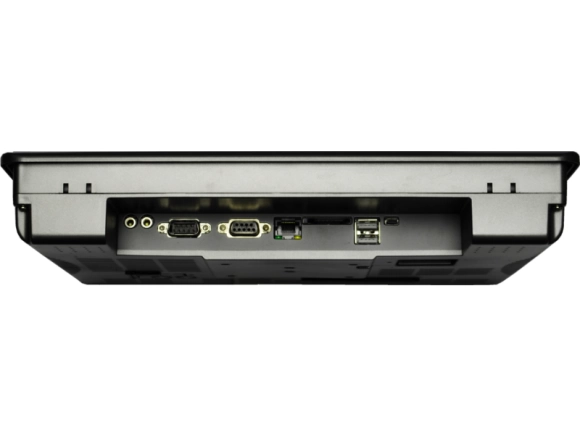

Схема соединения Weintek MT8121X
Название разъема:
COM1[RS232]
COM2[RS232]
Тип:
DB-9 M ( Папа )
COM1[RS232]
COM2[RS232]
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM2 (RS232) |
|---|---|---|
| 1 | ||
| 2 | RXD | |
| 3 | TXD | |
| 4 | TXD | |
| 5 | GND | GND |
| 6 | RXD | |
| 7 | RTS | |
| 8 | CTS | |
| 9 |
Название разъема:
COM1[RS485 2/4w]
COM3[RS485]
COM3[RS232]
Тип:
DB-9 F ( Мама )
COM1[RS485 2/4w]
COM3[RS485]
COM3[RS232]
Тип:
DB-9 F ( Мама )
| Pin # | COM1 (RS485 2W) | COM1 (RS485 4W) | COM3 (RS485) | COM3 (RS232) |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND | GND | GND | GND |
| 6 | Data-(B) | |||
| 7 | TXD | |||
| 8 | RXD | |||
| 9 | Data+(A) |
Файлы для работы с Weintek MT8121X
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
|
EasyBuilder 8000 4.66.02.016 (рус) применяется для создания пользовательских проектов для операторских панелей Weintek следующих серий: MT6000i, MT8000i, кроме панелей MT8104XH, MT8150X, MT8121X, для которых последний совместимый дистрибутив — 4.65.12.
|
ZIP | 21.12.2016 | 122.02 Мб | Rus |
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 12.11.2018 | 803.24 KB | eng | ||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [22.10.2025] | [737.56 MB] | Еng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 15.09.2025 | Eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | WEB | Eng |
