cMT3103 - 10.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA, Wi-Fi)
1 USD = 80.2254 РУБ
Технические характеристики панели оператора Weintek cMT3103
Дисплей
| Диагональ экрана | 10.1 |
| Разрешение | 1024x600 |
| Яркость, кд/м2 | 350 |
| Контрастность | 500:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | 50000 |
| Цветность | 16.7 млн |
| Угол обзора | 60/60/70/70 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | 32 bits RISC Cortex-A9 |
| Частота, МГц | 1000 |
| Объём ОЗУ | 1 Гб |
| Flash (встроенный), Гб | 4 Гб |
| RTC (часы реального времени) | Есть |
Интерфейсы
| USB хост | 1xUSB2.0 |
| USB клиент | Нет |
| Ethernet | 1 x LAN |
| Последовательный интерфейс | Con.A: COM2 RS-485 2W/4W, COM3 RS-485, CAN Bus Con.B: COM1/COM3 RS-232 |
| Wi-Fi | IEEE 802.11 b/g/n ; 802.11b: max 19.25 dBm ; 802.11g: max 13.74 dBm ; 802.11n: max 15.01 dBm |
| CAN Bus | есть |
| Поддержка Modbus | RTU, ASCII, Master, Slave, TCP/IP |
| Подключение IP-камеры | Есть |
| Подключение USB-камеры | Есть |
| Поддержка OPC UA | 2 |
| Поддержка MQTT | 1 |
| Разъем питания | 3х контактный с фиксацией |
Конструкция
| Материал корпуса | Пластик |
| Защитное покрытие печатной платы | Есть |
| Степень защиты лицевой панели | NEMA4 / IP65 Compliant Front Panel |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 260 x 202 |
| Габариты (Д*Ш*В), мм | 271x213x36.4 |
| Вес (нетто) | 1.07 |
| Крепление на стену | есть |
| Комплект поставки | крепежные элементы, предохранитель, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro, EasyLauncher, cMT Viewer |
| EasyAccess | Встроен |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 64 |
| Лимит для сохранения архивов в панели | 40 объектов выборки данных, 10000 записей в каждом |
Эксплуатация и хранение
| Температура хранения, ℃ | -20° ~ 60°C |
| Потребляемый ток, А | 2A@12V ; 1A@24V |
| Напряжение питания | 10.5~28VDC |
| Развязка по питанию | Есть |
| Сопротивление изоляции | Более 50 МОм при 500 В постоянного тока |
| Пробивная прочность корпуса | 500VAC (1 мин.) |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Относительная влажность, % (без конденсации) | 10%~90% (без конденсата) |
| Сертификаты | CE marked / UL Application in progress |

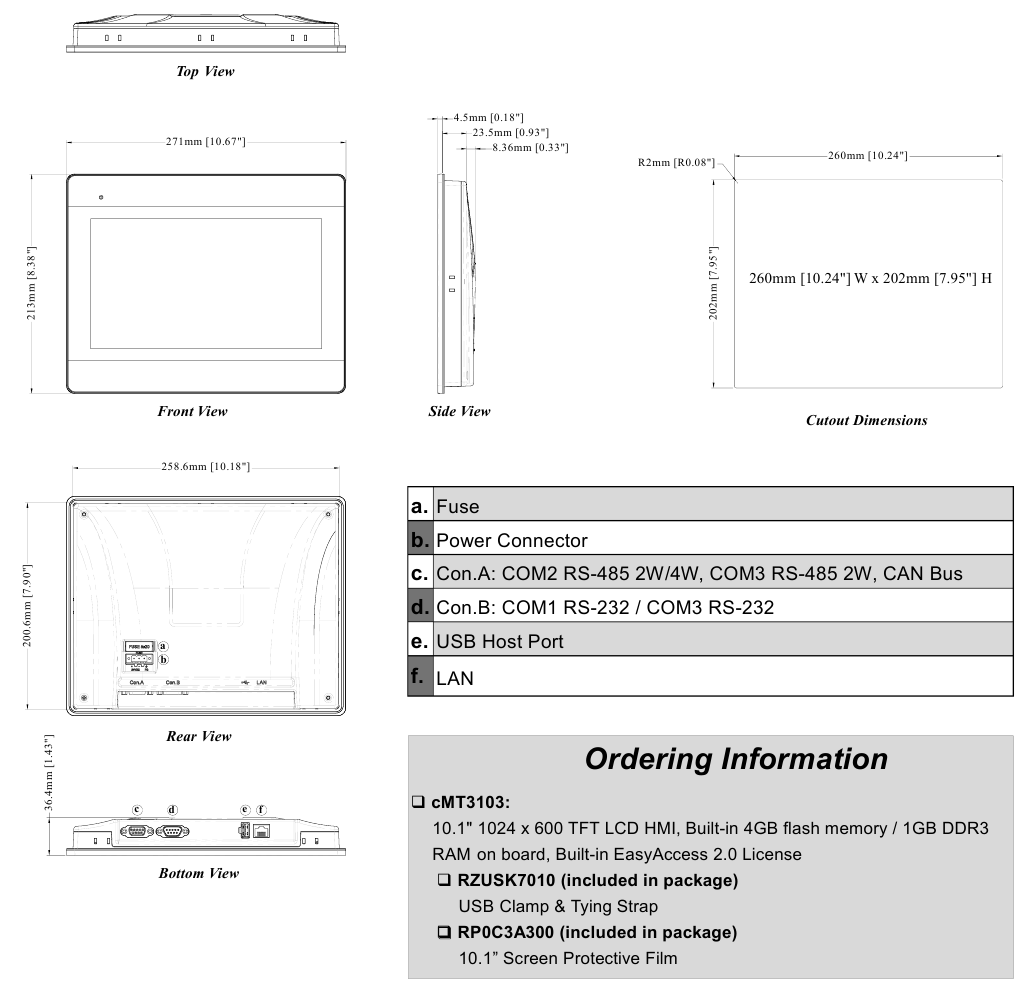

Габариты панели оператора Weintek cMT3103
Габариты:
271x213x36.4 мм
Посадочное
отверстие:
260 x 202 мм

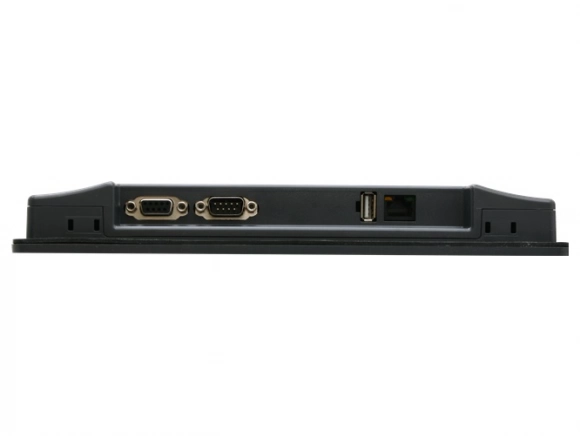

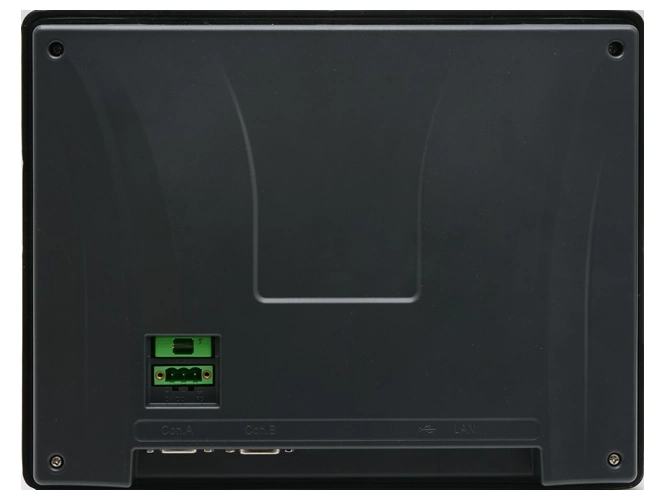

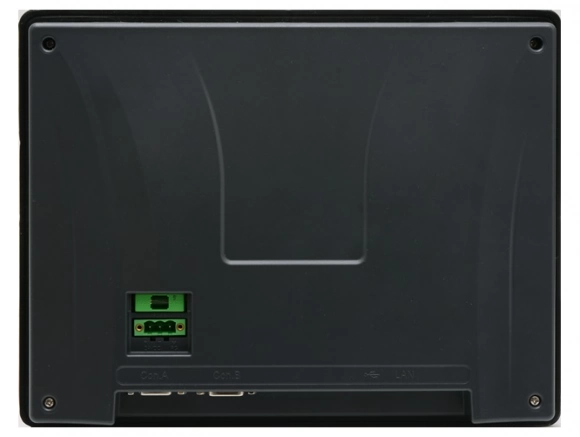

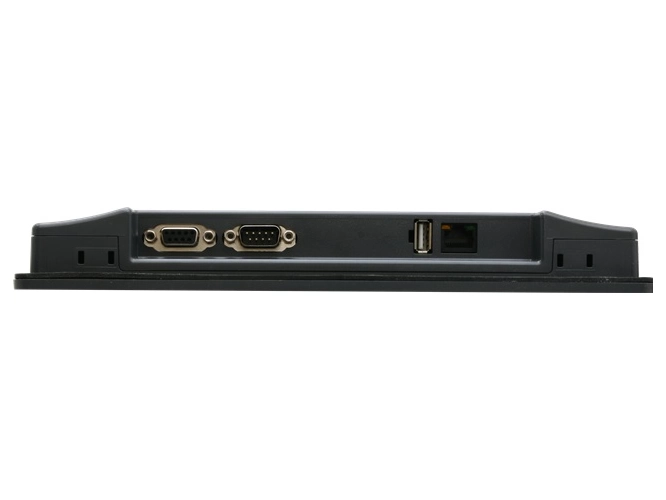

Схема соединения Weintek cMT3103
Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | COM2 (RS485 2W) | COM2 (RS485 4W) | COM3 (RS485) | CAN Bus |
|---|---|---|---|---|
| 1 | Data-(B) | RX- | ||
| 2 | Data+(A) | RX+ | ||
| 3 | TX- | |||
| 4 | TX+ | |||
| 5 | GND (is) | GND (is) | GND (is) | GND (is) |
| 6 | Data-(B) | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | DATA+(A) |
Название разъема:
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
Con.B: COM1 / COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | COM1 (RS232) | COM3 (RS232) |
|---|---|---|
| 1 | - | |
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | GND |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 |
Файлы для работы с Weintek cMT3103
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| 29.01.2018 | 700 КБ | Eng | ||
|
cMT Viewer - программа для удаленного управления панелями оператора Weintek серии cMT с персонального компьютера
|
zip | 23.10.2019 | 31.6 МБ | Eng |
| 13.02.2026 | 0.3 МБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
| 30.09.2025 | 12.40 MB | eng | ||
| 12.05.2020 | 631.73 KB | eng | ||
| 27.05.2020 | 393.88 KB | eng | ||
| rar | 30.01.2019 | 2.32 MB | eng | |
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [21.01.2026] | [754.73 MB] | Еng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 15.09.2025 | Eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | WEB | Eng |
