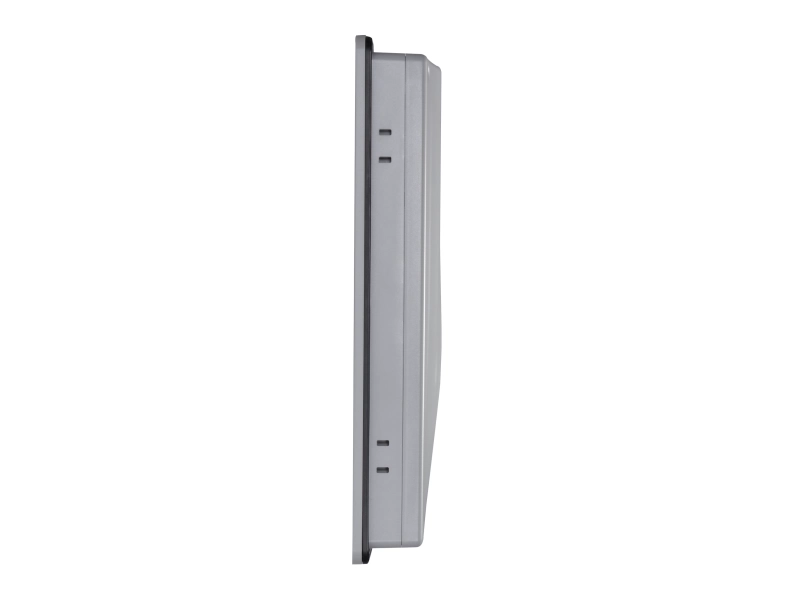

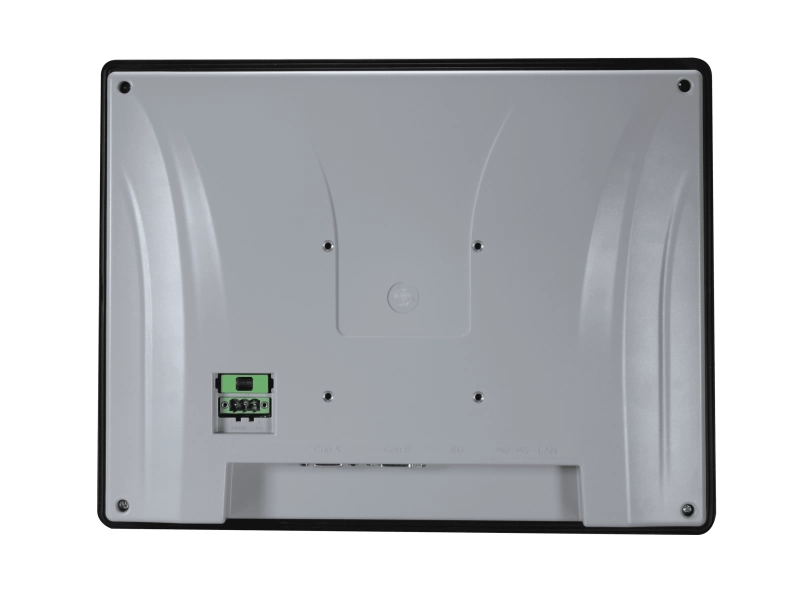

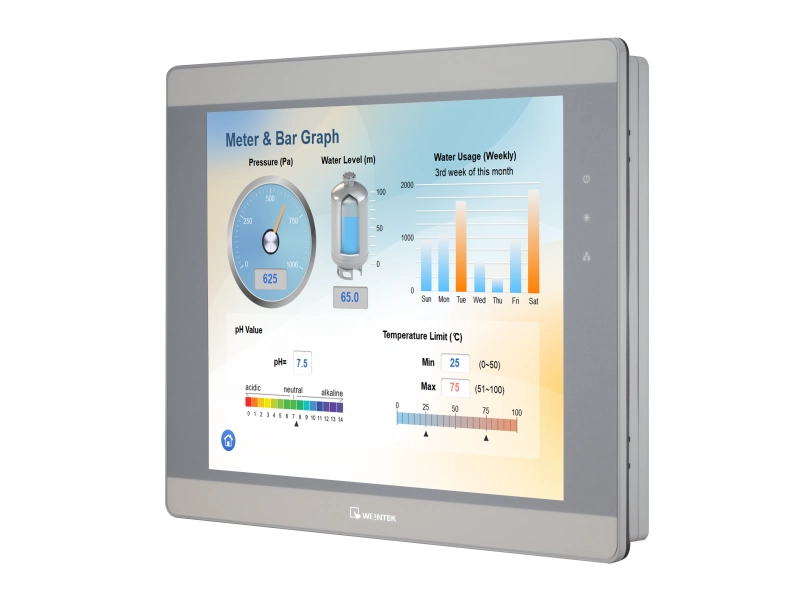

MT8121iE - 12.1" панель оператора Weintek (MQTT, EasyAccess 2.0, OPC UA)
1 USD = 86.5857 РУБ
900
$
77927
₽
- MQTT: есть
- EasyAccess 2.0: опционально
- OPC UA: клиент
- Матрица: TFT
Технические характеристики панели оператора Weintek MT8121iE
Дисплей
| Тип матрицы | TFT |
| Диагональ экрана | 12.1 |
| Разрешение | 1024x768 |
| Яркость, кд/м2 | 500 кд/м² |
| Контрастность | 700:1 |
| Тип подсветки | LED |
| Время жизни подсветки, час. | >30000 |
| Цветность | 16.2 млн |
| Угол обзора | 60/60/70/70 |
Сенсор
| Тип сенсора | 4х проводной резистивный |
Параметры
| Процессор | Cortex A8 |
| Частота, МГц | 600 |
| Объём ОЗУ | 256 Мб |
| Flash (встроенный), Гб | 128 Гб |
| RTC (часы реального времени) | Есть |

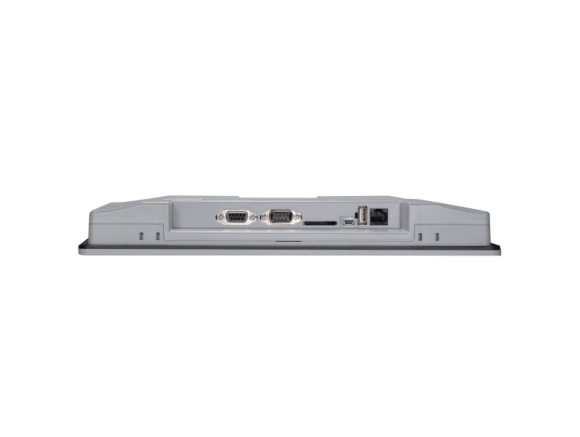

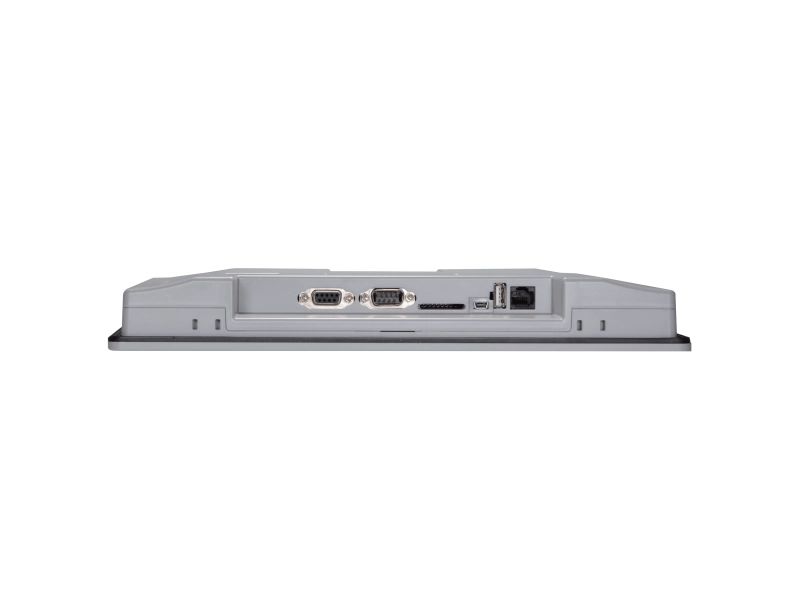

Интерфейсы
| Слот SD карты | SD/SDHC |
| USB хосты | 1 |
| USB хост | 1xUSB2.0 |
| USB клиент | 1xUSB2.0 |
| Ethernet | 1 x 10/100 Base-T |
| Последовательный интерфейс | COM1 RS232/RS485 2W/4W, COM3 RS485 2W |
| Wi-Fi | Нет |
| Поддержка OPC UA | Есть |
| Поддержка MQTT | Есть |
Конструкция
| Материал корпуса | Пластик |
| Степень защиты лицевой панели | IP65 |
| Защитное покрытие печатной платы | Есть |
| Охлаждение | безвентиляторное |
| Посадочное отверстие, мм | 305 x 231 мм |
| Габариты (Д*Ш*В), мм | 322 x 243 x 51 мм |
| Вес (нетто) | 2.1 кг |
| Крепление на стену | есть |
| Комплект поставки | крепежные элементы, разъем питания, инструкция |
ПO
| ПО для разработки проектов | EasyBuilderPro |
| EasyAccess | Опционально |
| Codesys | Нет |
| Максимальный размер проекта, Мб | 22.5 |
| Объем памяти для сохранения архивов в панели, Мб | 48 |
Эксплуатация и хранение
| Рабочая температура, ℃ | 0 ~ +50 ℃ |
| Напряжение питания | 24 ±20% VDC |
| Виброустойчивость | 10 ~ 25Гц (3 напр 2g 30 мин) |
| Сертификаты | CE |
Гарантия
| Гарантия, мес | 12 |

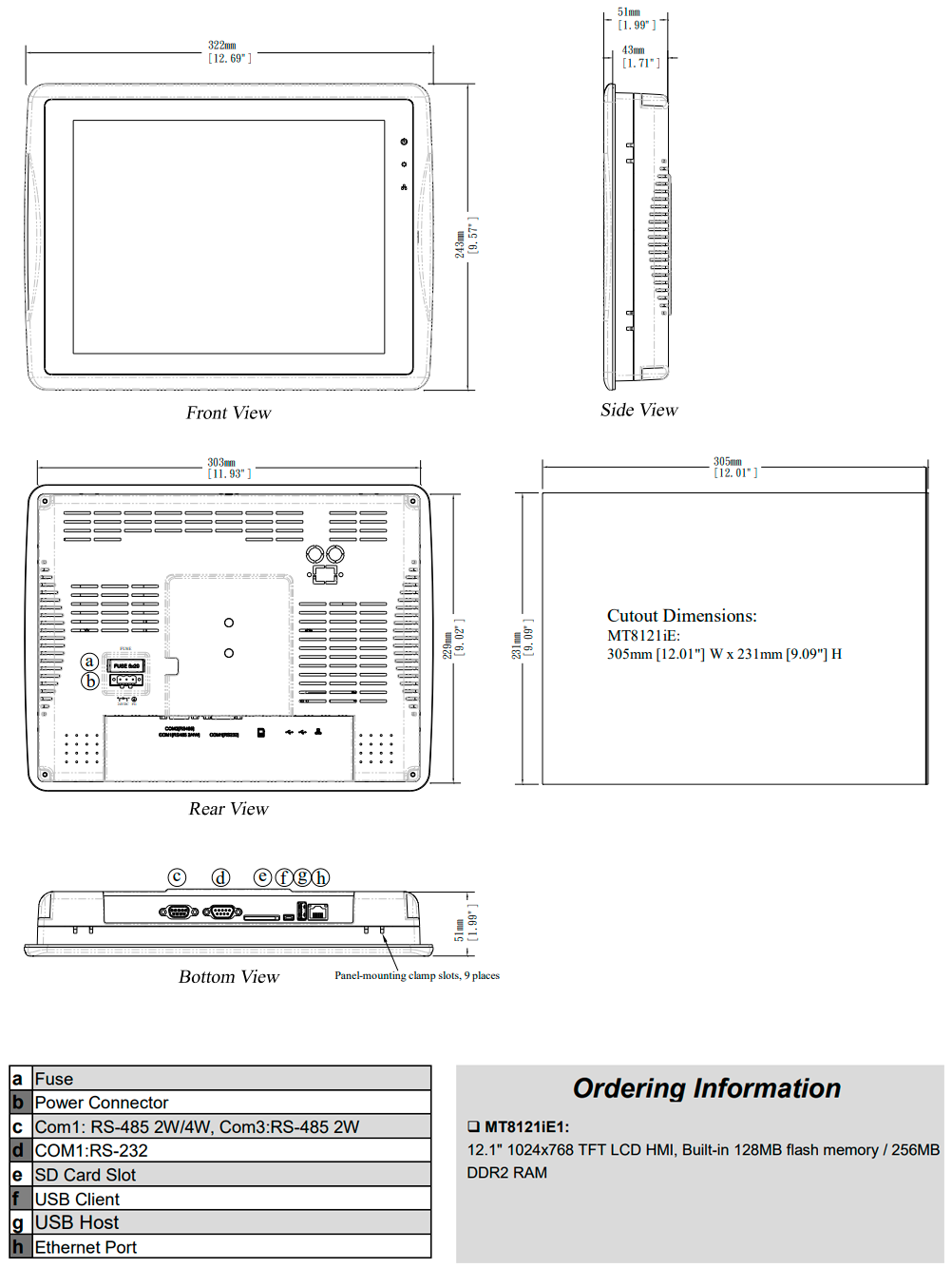

Габариты панели оператора Weintek MT8121iE
Габариты:
322 x 243 x 51 мм
Посадочное
отверстие:
305 x 231 мм
Схема соединения Weintek MT8121iE
Название разъема:
COM1 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
COM1 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )
| Pin # | Symbol | COM1[RS232] |
|---|---|---|
| 1 | Not used | |
| 2 | RxD | Received Data |
| 3 | TxD | Transmitted Data |
| 4 | Not used | |
| 5 | GND | Ground |
| 6 | Not used | |
| 7 | RTS | Ready to send output |
| 8 | CTS | Clear to send input |
| 9 | Not used |
Название разъема:
COM1 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
COM1 / COM3 [RS485] 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )
| Pin # | Symbol | Com1 [RS485]2w | Com1 [RS485]4w | Com3 [RS485]2w |
|---|---|---|---|---|
| 1 | Rx- | Data- | Rx- | |
| 2 | Rx+ | Data+ | Rx+ | |
| 3 | Tx- | Transmitted Data | Tx- | |
| 4 | Tx+ | Tx+ | ||
| 5 | GND | Ground | Ground | |
| 6 | Not used | |||
| 7 | Data- | Data- | ||
| 8 | Data+ | Data+ | ||
| 9 | GND | Ground |
Файлы для работы с Weintek MT8121iE
| Файл | Тип | Дата | Размер | Язык |
|---|---|---|---|---|
| wmf | 10.10.2016 | 200 КБ | ||
| dwg | 10.10.2016 | 400 КБ | ||
| 17.01.2019 | 800 КБ | Eng | ||
|
В руководстве описано подключение к более, чем 100 PLC различных производителей, даны схемы распайки кабелей для подключения панели оператора к этим PLC, описаны регистры, к которым дают доступ драйвера данных PLC.
Все драйверы для всех PLC, упомянутых в данном руководстве, уже установлены в операторской панели. При подключении панели оператора к конкретному PLC настоятельно рекомендуется ознакомиться с соответсвующим разделом данного руководства. |
Eng | |||
Программное обеспечение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek всех серий. Использование ПО EasyBuilderPro полностью бесплатно, вы можете скачивать ПО и пользоваться им без каких-либо ограничений. USB драйвера для подключения панели к ПК устанавливаются автоматически при установке EasyBuilderPro | zip | [27.08.2026] | [753.53 MB] | Еng |
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | 05.08.2026 | Eng | ||
Приложение EasyBuilderPro применяется для создания пользовательских проектов для операторских панелей Weintek | WEB | Eng |
Информация о продукте
Панели оператора (HMI панели) — это надежные устройства промышленного класса для визуализации и управления технологическими процессами. Современные сенсорные панели оператора обеспечивают удобный интерфейс взаимодействия с оборудованием, ПЛК и SCADA-системами. Если вам нужна панель оператора по выгодной цене, такие решения подходят для стабильной работы 24/7 в условиях производства.Панели оператора используются для встраиваемого монтажа в пульты управления, шкафы автоматики и терминалы. Установка выполняется в стандартное монтажное отверстие, а фронтальная часть с защитным стеклом и уплотнителем обеспечивает степень защиты IP65, защищая от пыли и влаги.
Вы можете купить панель оператора для автоматизации производства, управления оборудованием и диспетчеризации. У нас всегда в наличии решения с различными диагоналями экрана, интерфейсами связи и поддержкой популярных протоколов. Актуальная цена HMI панели зависит от характеристик и задач — подберем оптимальный вариант под ваш проект.
Часто задаваемые вопросы
Для каких задач подходит панель оператора MT8121iE?MT8121iE используется для визуализации и управления технологическими процессами, работы с ПЛК и SCADA-системами, а также автоматизации производственного оборудования.
Какие возможности подключения доступны у MT8121iE?Панель оператора поддерживает подключение к широкому спектру промышленного оборудования и контроллеров, обеспечивая удобную интеграцию в системы автоматизации и диспетчеризации.
Подходит ли MT8121iE для промышленной эксплуатации?Да, панель оператора рассчитана на работу в режиме 24/7, имеет степень защиты лицевой панели IP65 и безвентиляторную конструкцию для надежной эксплуатации в производственных условиях.
